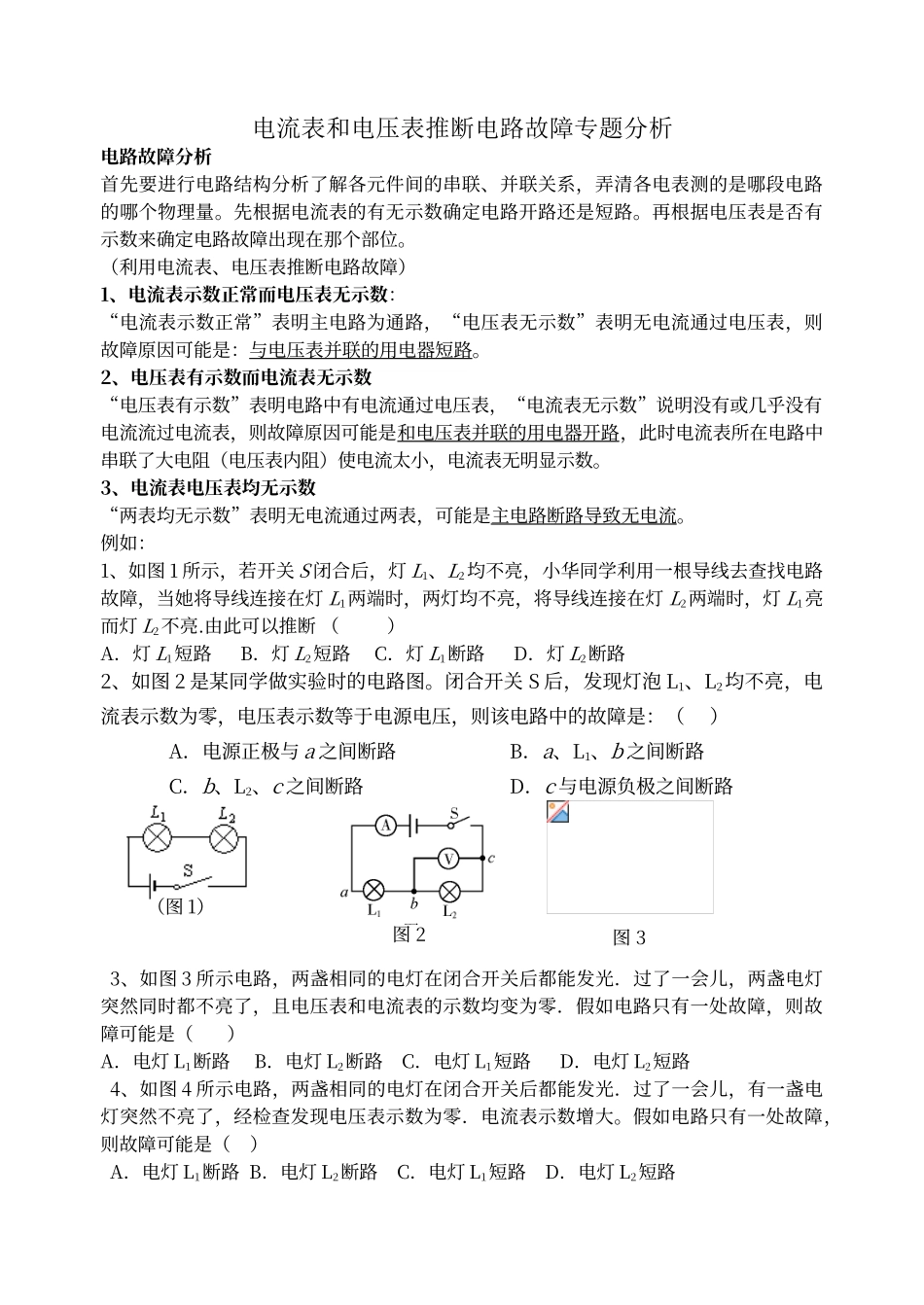

图 3图 2电流表和电压表推断电路故障专题分析电路故障分析首先要进行电路结构分析了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量。先根据电流表的有无示数确定电路开路还是短路。再根据电压表是否有示数来确定电路故障出现在那个部位。（利用电流表、电压表推断电路故障）1、电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：与电压表并联的用电器短路。2、电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是和电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3、电流表电压表均无示数“两表均无示数”表明无电流通过两表，可能是主电路断路导致无电流。例如：1、如图 1 所示，若开关 S 闭合后，灯 L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯 L1两端时，两灯均不亮，将导线连接在灯 L2两端时，灯 L1亮而灯 L2不亮.由此可以推断 （ ） A．灯 L1短路 B．灯 L2短路 C．灯 L1断路 D．灯 L2断路2、如图 2 是某同学做实验时的电路图。闭合开关 S 后，发现灯泡 L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是：（ ）A．电源正极与 a 之间断路 B．a、L1、b 之间断路C．b、L2、c 之间断路 D．c 与电源负极之间断路 3、如图 3 所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．假如电路只有一处故障，则故障可能是（ ）A．电灯 L1断路 B．电灯 L2断路 C．电灯 L1短路 D．电灯 L2短路4、如图 4 所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，有一盏电灯突然不亮了，经检查发现电压表示数为零．电流表示数增大。假如电路只有一处故障，则故障可能是（ ）A．电灯 L1断路 B．电灯 L2断路 C．电灯 L1短路 D．电灯 L2短路（图 1）图 45、小明在做电学实验时，按下图 5 连接一个电路，电源电压不变，闭合开关后，灯Ｌ 1Ｌ 2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（ ）A．灯Ｌ 1短路 B．灯Ｌ 2短路 C．灯Ｌ 1断路 D．灯Ｌ 2断路6...
