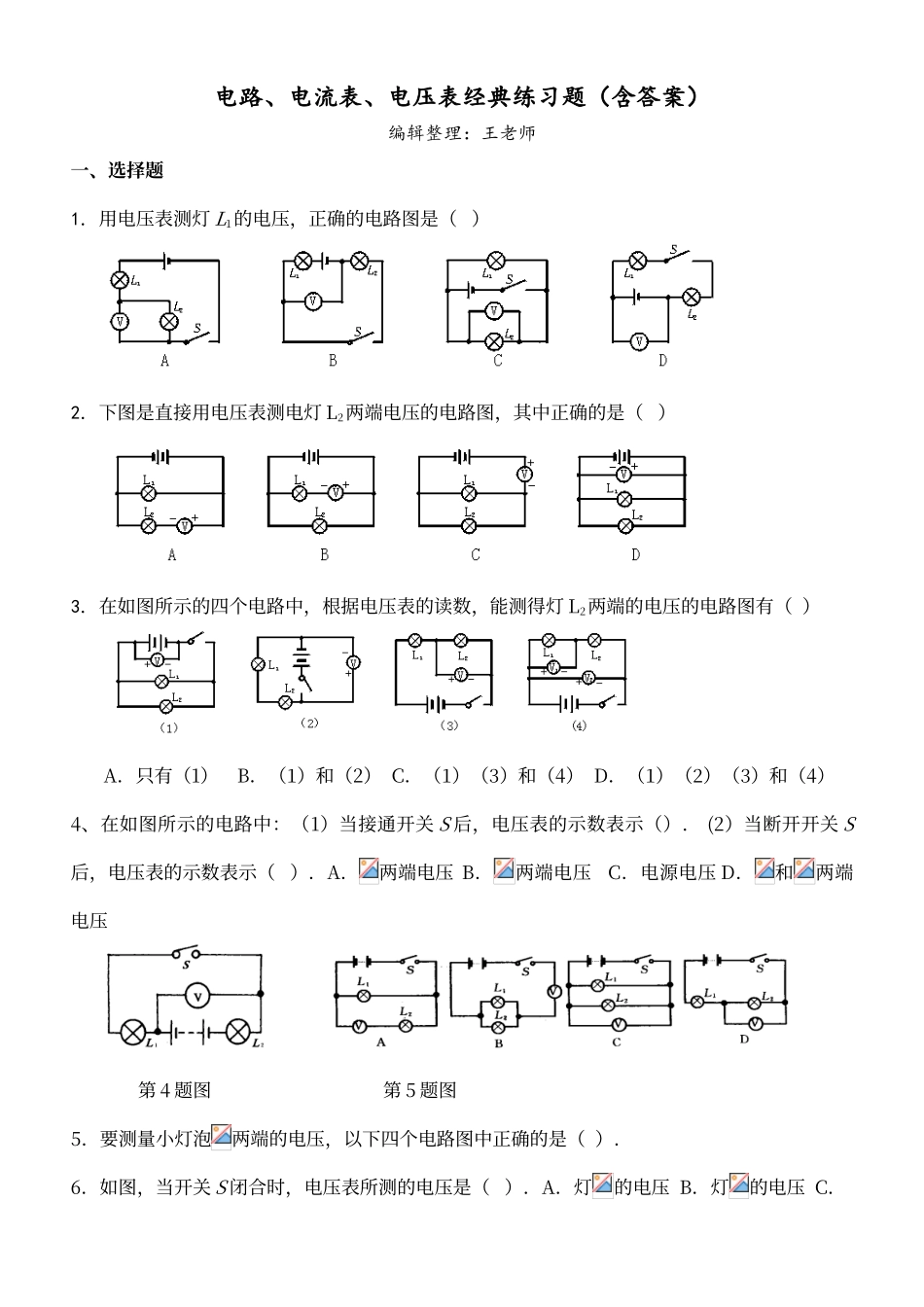

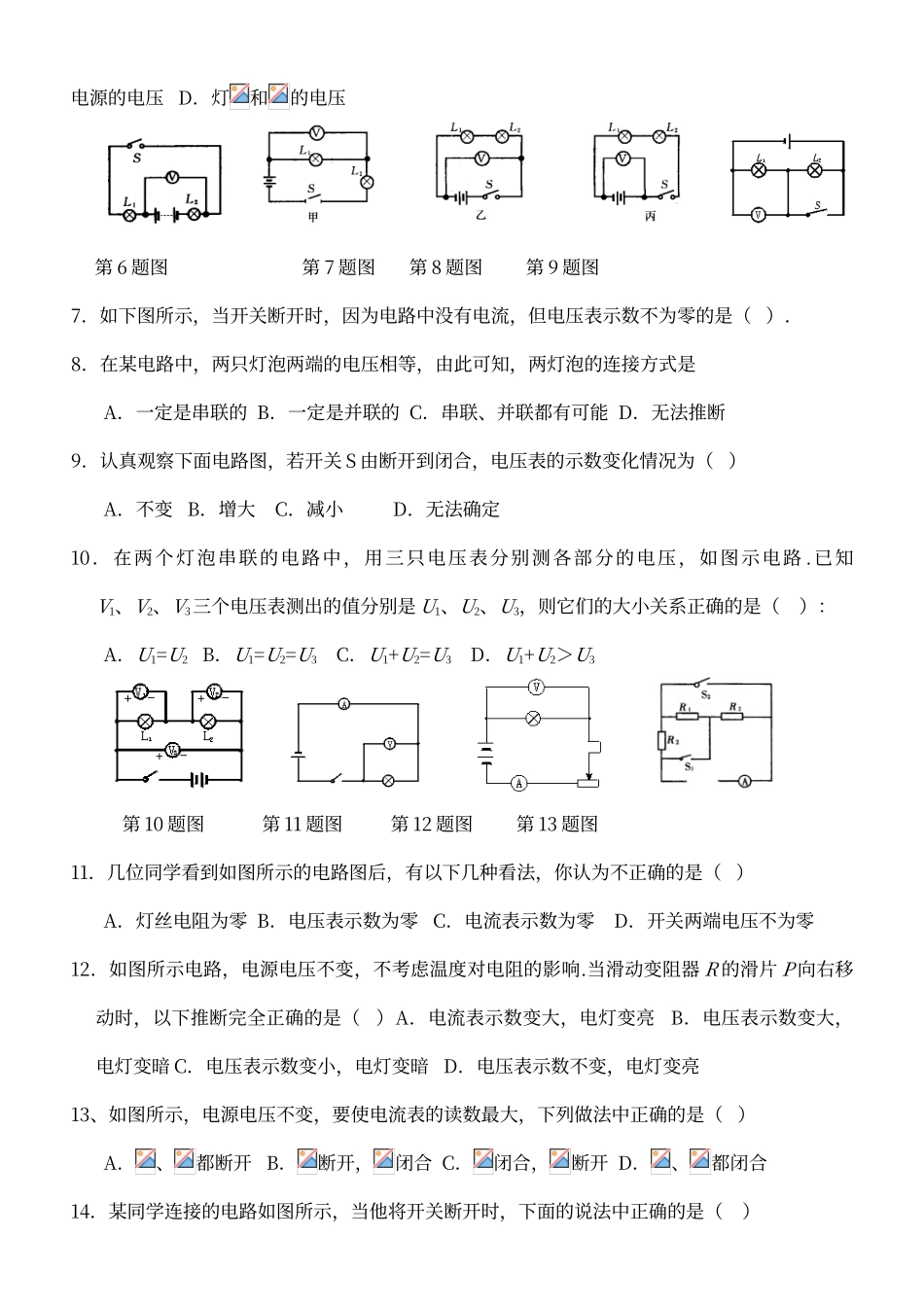

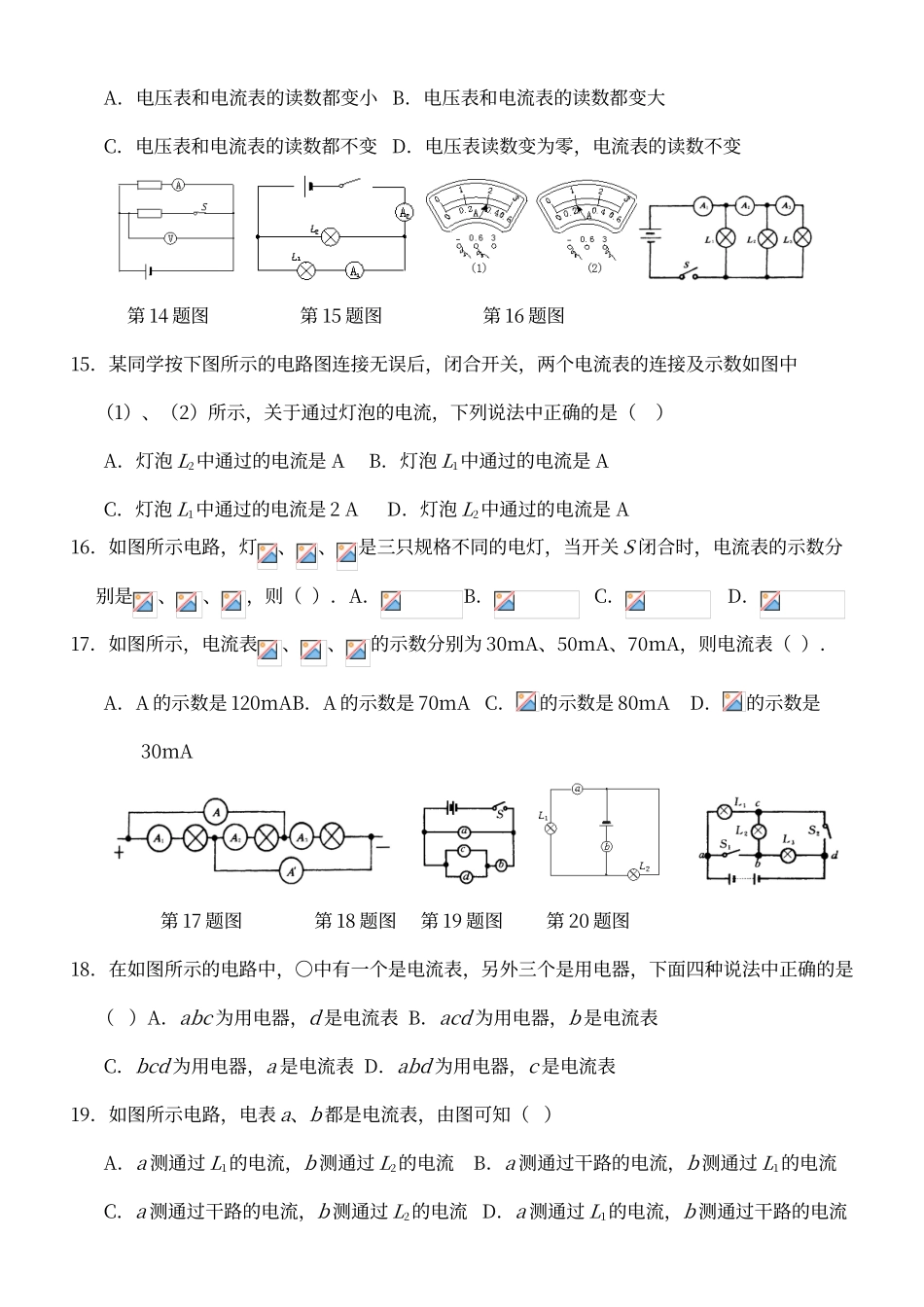

电路、电流表、电压表经典练习题（含答案）编辑整理：王老师 一、选择题1．用电压表测灯 L1的电压，正确的电路图是（ ）2．下图是直接用电压表测电灯 L2两端电压的电路图，其中正确的是（ ）3．在如图所示的四个电路中，根据电压表的读数，能测得灯 L2两端的电压的电路图有（ ）A．只有（1）B．（1）和（2） C．（1）（3）和（4） D．（1）（2）（3）和（4）4、在如图所示的电路中：（1）当接通开关 S 后，电压表的示数表示（）． (2）当断开开关 S后，电压表的示数表示（ ）．A．两端电压 B．两端电压 C．电源电压 D．和两端电压 第 4 题图 第 5 题图5．要测量小灯泡两端的电压，以下四个电路图中正确的是（ ）．6．如图，当开关 S 闭合时，电压表所测的电压是（ ）．A．灯的电压 B．灯的电压 C．电源的电压 D．灯和的电压 第 6 题图 第 7 题图 第 8 题图 第 9 题图7．如下图所示，当开关断开时，因为电路中没有电流，但电压表示数不为零的是（ ）．8．在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是A．一定是串联的 B．一定是并联的 C．串联、并联都有可能 D．无法推断9．认真观察下面电路图，若开关 S 由断开到闭合，电压表的示数变化情况为（ ）A．不变 B．增大 C．减小D．无法确定10．在两个灯泡串联的电路中，用三只电压表分别测各部分的电压，如图示电路 .已知V1、V2、V3三个电压表测出的值分别是 U1、U2、U3，则它们的大小关系正确的是（ ）：A．U1=U2 B．U1=U2=U3 C．U1+U2=U3 D．U1+U2＞U3 第 10 题图 第 11 题图 第 12 题图 第 13 题图11．几位同学看到如图所示的电路图后，有以下几种看法，你认为不正确的是（ ）A．灯丝电阻为零 B．电压表示数为零 C．电流表示数为零 D．开关两端电压不为零12．如图所示电路，电源电压不变，不考虑温度对电阻的影响.当滑动变阻器 R 的滑片 P 向右移动时，以下推断完全正确的是（ ）A．电流表示数变大，电灯变亮 B．电压表示数变大，电灯变暗 C．电压表示数变小，电灯变暗 D．电压表示数不变，电灯变亮13、如图所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是（ ）A．、都断开 B．断开，闭合 C．闭合，断开 D．、都闭合14．某同学连接的电路如图所示，当他将开关断开时，下面的说法中正确的是（ ）A．电压表和电流表的读数都变小 B．电压表和电流表的读数都变大C．电压表...
