高三物理一轮复习 第十章 交变电流 传感器 第2节 变压器 电能的输送课时跟踪检测试题VIP免费

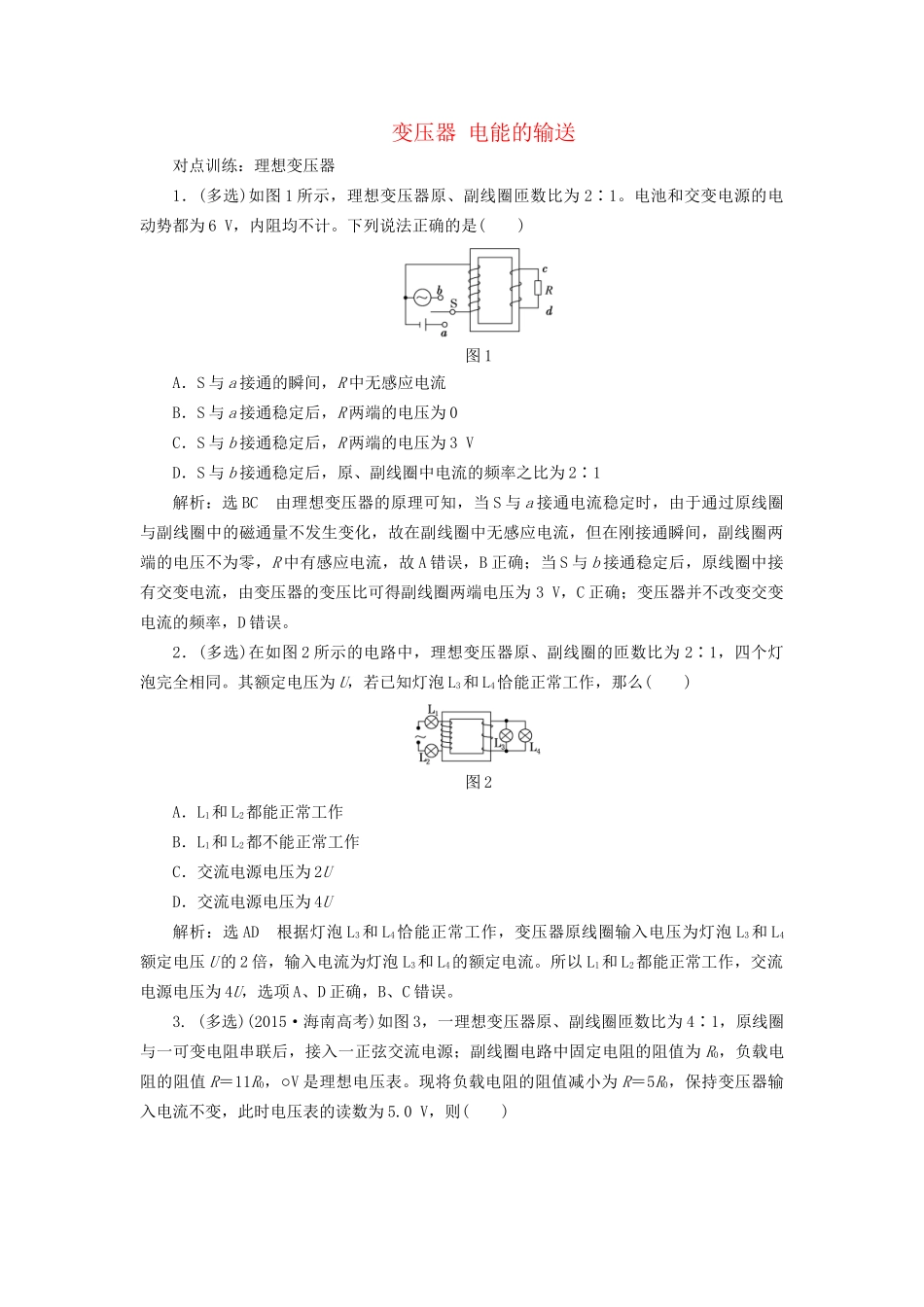

变压器电能的输送对点训练：理想变压器1．(多选)如图1所示，理想变压器原、副线圈匝数比为2∶1。电池和交变电源的电动势都为6V，内阻均不计。下列说法正确的是()图1A．S与a接通的瞬间，R中无感应电流B．S与a接通稳定后，R两端的电压为0C．S与b接通稳定后，R两端的电压为3VD．S与b接通稳定后，原、副线圈中电流的频率之比为2∶1解析：选BC由理想变压器的原理可知，当S与a接通电流稳定时，由于通过原线圈与副线圈中的磁通量不发生变化，故在副线圈中无感应电流，但在刚接通瞬间，副线圈两端的电压不为零，R中有感应电流，故A错误，B正确；当S与b接通稳定后，原线圈中接有交变电流，由变压器的变压比可得副线圈两端电压为3V，C正确；变压器并不改变交变电流的频率，D错误。2．(多选)在如图2所示的电路中，理想变压器原、副线圈的匝数比为2∶1，四个灯泡完全相同。其额定电压为U，若已知灯泡L3和L4恰能正常工作，那么()图2A．L1和L2都能正常工作B．L1和L2都不能正常工作C．交流电源电压为2UD．交流电源电压为4U解析：选AD根据灯泡L3和L4恰能正常工作，变压器原线圈输入电压为灯泡L3和L4额定电压U的2倍，输入电流为灯泡L3和L4的额定电流。所以L1和L2都能正常工作，交流电源电压为4U，选项A、D正确，B、C错误。3.(多选)(2015·海南高考)如图3，一理想变压器原、副线圈匝数比为4∶1，原线圈与一可变电阻串联后，接入一正弦交流电源；副线圈电路中固定电阻的阻值为R0，负载电阻的阻值R＝11R0○，V是理想电压表。现将负载电阻的阻值减小为R＝5R0，保持变压器输入电流不变，此时电压表的读数为5.0V，则()图3A．此时原线圈两端电压的最大值约为34VB．此时原线圈两端电压的最大值约为24VC．原线圈两端原来的电压有效值约为68VD．原线圈两端原来的电压有效值约为48V解析：选AD当负载电阻的阻值减小为R＝5R0时，根据串并联电路规律，R两端电压为R0两端电压的5倍，因为电压表测量R两端的电压，所以UR0＝×5V＝1V，故副线圈两端电压为U2＝6V，根据公式＝可得此时原线圈两端电压的有效值为U1＝24V，所以此时原线圈两端电压的最大值约为24V≈34V，A正确，B错误；因为变化过程中变压器的输入电流不变，所以对于副线圈中变化前后电流也不变，则变化后电压U2＝IR0＋5IR0＝6IR0，变化前，U2′＝IR0＋11IR0＝12IR0，所以U2′＝2U2＝12V，根据公式＝可得原线圈两端原来的电压有效值约为48V，D正确，C错误。对点训练：理想变压器的动态分析4．(多选)(2016·焦作联考)如图4所示，理想变压器原线圈的匝数n1＝1100匝，副线圈的匝数n2＝110匝，R0、R1、R2均为定值电阻，且R0＝R1＝R2，电流表、电压表均为理想电表。原线圈接u＝220sin(314t)V的交流电源。起初开关S处于断开状态。下列说法中正确的是()图4A．电压表示数为22VB．当开关S闭合后，电压表示数变小C．当开关S闭合后，电流表示数变大D．当开关S闭合后，变压器的输出功率增大解析：选BCD变压器输入电压220V，由变压器变压公式，副线圈输出电压为22V，根据串联分压原理，电压表示数为11V，选项A错误；当开关S闭合后，输出功率增大，电压表示数变小，原线圈输入功率增大，电流表示数变大，选项B、C、D正确。5.(2015·广东高考)图5为气流加热装置的示意图，使用电阻丝加热导气管，视变压器为理想变压器。原线圈接入电压有效值恒定的交流电并保持匝数不变，调节触头P，使输出电压有效值由220V降至110V。调节前后()图5A．副线圈中的电流比为1∶2B．副线圈输出功率比为2∶1C．副线圈的接入匝数比为2∶1D．原线圈输入功率比为1∶2解析：选C根据欧姆定律I＝，U2由220V降至110V，副线圈上的电流变为原来的，即调节前后，副线圈上电流之比为2∶1，选项A错误；根据P＝UI知，U、I均变为原来的时，副线圈上输出的功率变为原来的，即调节前后副线圈的输出功率之比为4∶1，选项B错误；根据理想变压器电压与匝数的关系＝，当U2由220V降至110V时，n2变为原来的，即调节前后副线圈接入的匝数比为2∶1，选项C正确；根据理想变压器P入＝P出，所以原线圈输入功率等于副线圈的输出功率，即调节前后原线圈输入功率之比为4∶1，选项D错误。6.如图6所示，理想变压器的原线圈接高电压...
