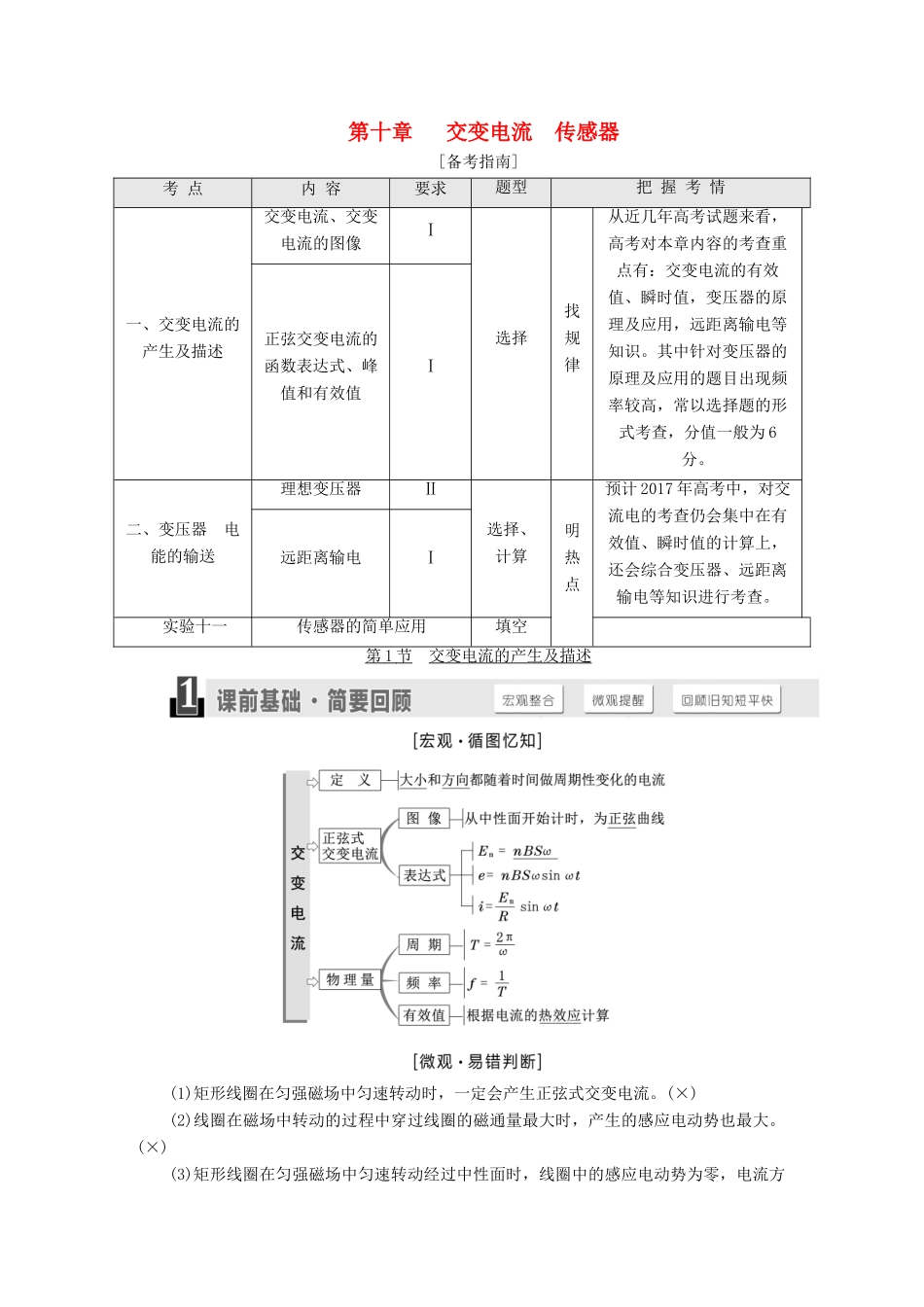

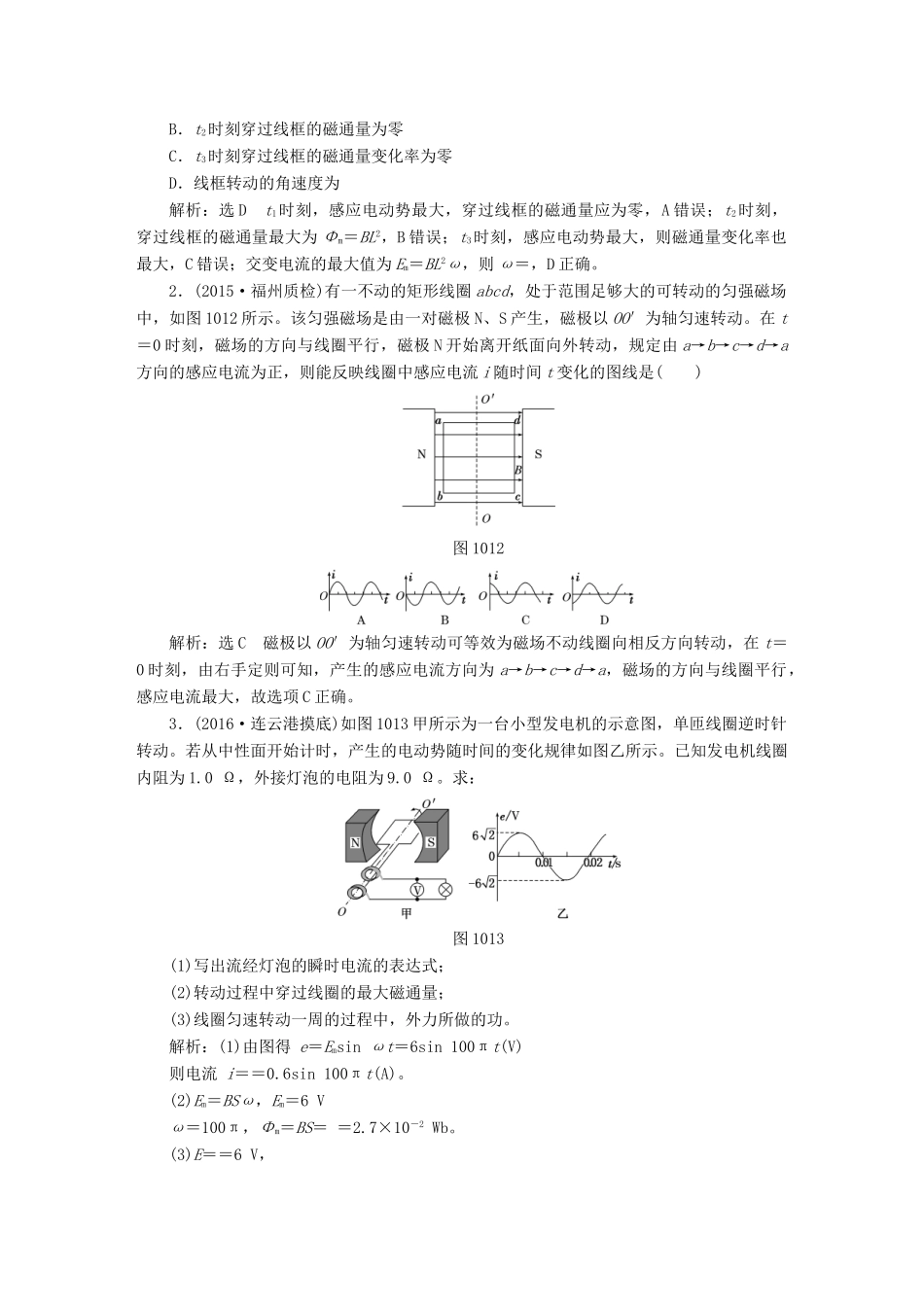

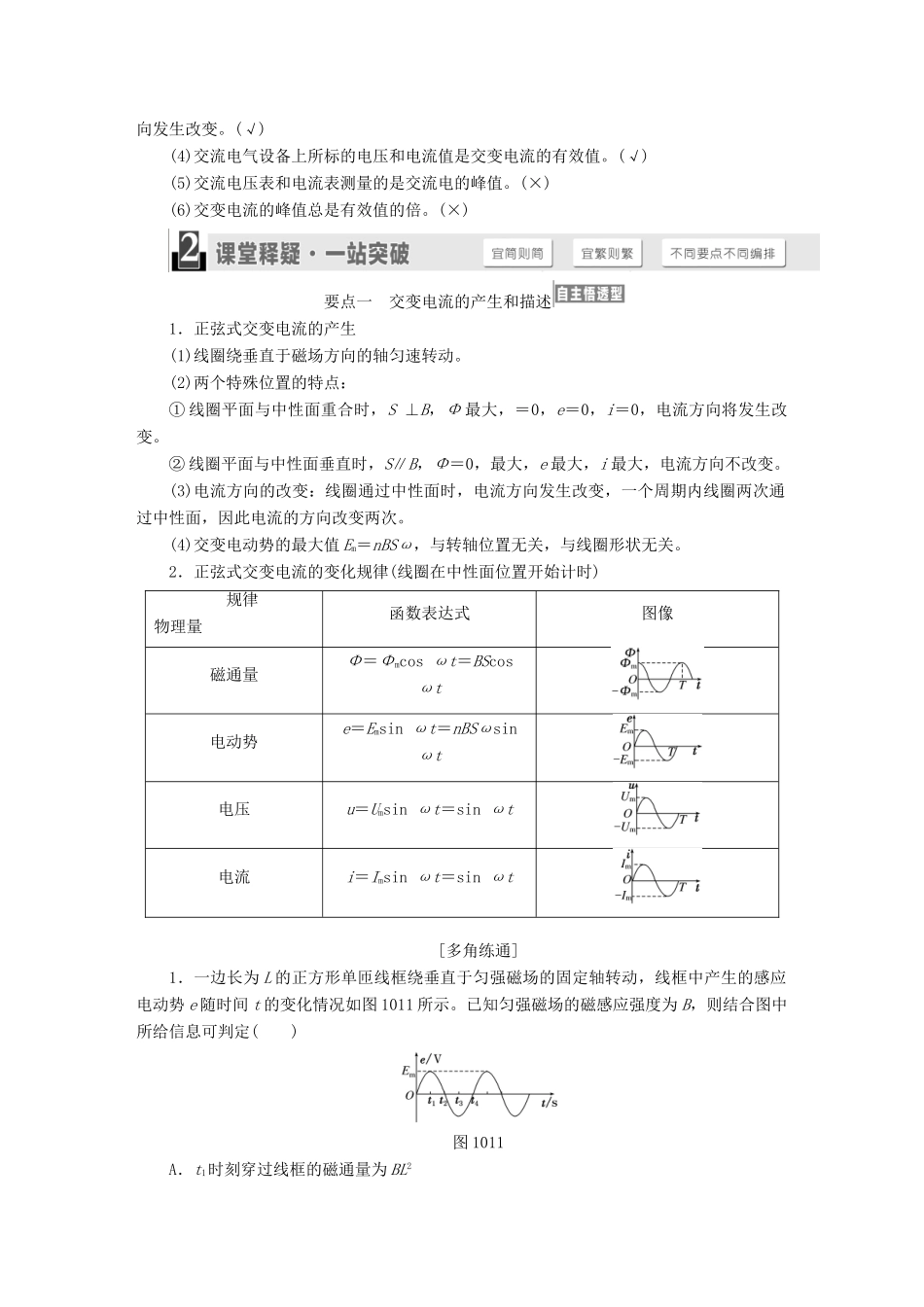

第十章交变电流传感器[备考指南]考点内容要求题型把握考情一、交变电流的产生及描述交变电流、交变电流的图像Ⅰ选择找规律从近几年高考试题来看，高考对本章内容的考查重点有：交变电流的有效值、瞬时值，变压器的原理及应用，远距离输电等知识。其中针对变压器的原理及应用的题目出现频率较高，常以选择题的形式考查，分值一般为6分。正弦交变电流的函数表达式、峰值和有效值Ⅰ二、变压器电能的输送理想变压器Ⅱ选择、计算明热点预计2017年高考中，对交流电的考查仍会集中在有效值、瞬时值的计算上，还会综合变压器、远距离输电等知识进行考查。远距离输电Ⅰ实验十一传感器的简单应用填空第1节交变电流的产生及描述(1)矩形线圈在匀强磁场中匀速转动时，一定会产生正弦式交变电流。(×)(2)线圈在磁场中转动的过程中穿过线圈的磁通量最大时，产生的感应电动势也最大。(×)(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为零，电流方向发生改变。(√)(4)交流电气设备上所标的电压和电流值是交变电流的有效值。(√)(5)交流电压表和电流表测量的是交流电的峰值。(×)(6)交变电流的峰值总是有效值的倍。(×)要点一交变电流的产生和描述1．正弦式交变电流的产生(1)线圈绕垂直于磁场方向的轴匀速转动。(2)两个特殊位置的特点：①线圈平面与中性面重合时，S⊥B，Φ最大，＝0，e＝0，i＝0，电流方向将发生改变。②线圈平面与中性面垂直时，S∥B，Φ＝0，最大，e最大，i最大，电流方向不改变。(3)电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次。(4)交变电动势的最大值Em＝nBSω，与转轴位置无关，与线圈形状无关。2．正弦式交变电流的变化规律(线圈在中性面位置开始计时)规律物理量函数表达式图像磁通量Φ＝Φmcosωt＝BScosωt电动势e＝Emsinωt＝nBSωsinωt电压u＝Umsinωt＝sinωt电流i＝Imsinωt＝sinωt[多角练通]1．一边长为L的正方形单匝线框绕垂直于匀强磁场的固定轴转动，线框中产生的感应电动势e随时间t的变化情况如图1011所示。已知匀强磁场的磁感应强度为B，则结合图中所给信息可判定()图1011A．t1时刻穿过线框的磁通量为BL2B．t2时刻穿过线框的磁通量为零C．t3时刻穿过线框的磁通量变化率为零D．线框转动的角速度为解析：选Dt1时刻，感应电动势最大，穿过线框的磁通量应为零，A错误；t2时刻，穿过线框的磁通量最大为Φm＝BL2，B错误；t3时刻，感应电动势最大，则磁通量变化率也最大，C错误；交变电流的最大值为Em＝BL2ω，则ω＝，D正确。2．(2015·福州质检)有一不动的矩形线圈abcd，处于范围足够大的可转动的匀强磁场中，如图1012所示。该匀强磁场是由一对磁极N、S产生，磁极以OO′为轴匀速转动。在t＝0时刻，磁场的方向与线圈平行，磁极N开始离开纸面向外转动，规定由a→b→c→d→a方向的感应电流为正，则能反映线圈中感应电流i随时间t变化的图线是()图1012解析：选C磁极以OO′为轴匀速转动可等效为磁场不动线圈向相反方向转动，在t＝0时刻，由右手定则可知，产生的感应电流方向为a→b→c→d→a，磁场的方向与线圈平行，感应电流最大，故选项C正确。3．(2016·连云港摸底)如图1013甲所示为一台小型发电机的示意图，单匝线圈逆时针转动。若从中性面开始计时，产生的电动势随时间的变化规律如图乙所示。已知发电机线圈内阻为1.0Ω，外接灯泡的电阻为9.0Ω。求：图1013(1)写出流经灯泡的瞬时电流的表达式；(2)转动过程中穿过线圈的最大磁通量；(3)线圈匀速转动一周的过程中，外力所做的功。解析：(1)由图得e＝Emsinωt＝6sin100πt(V)则电流i＝＝0.6sin100πt(A)。(2)Em＝BSω，Em＝6Vω＝100π，Φm＝BS＝＝2.7×10－2Wb。(3)E＝＝6V，外力所做的功W＝Q＝T＝7.2×10－2J。答案：(1)i＝0.6sin100πt(A)(2)2.7×10－2Wb(3)7.2×10－2J要点二有效值的理解与计算1．公式法利用E＝、U＝、I＝计算，只适用于正(余)弦式交变电流。2．利用有效值的定义计算(非正弦式电流)计算时“相同时间”至少取一个周期或为周期的整数倍。3．利用能量关系当有电能和其他形式的能转化时，可利用能的转化和守恒定律...
