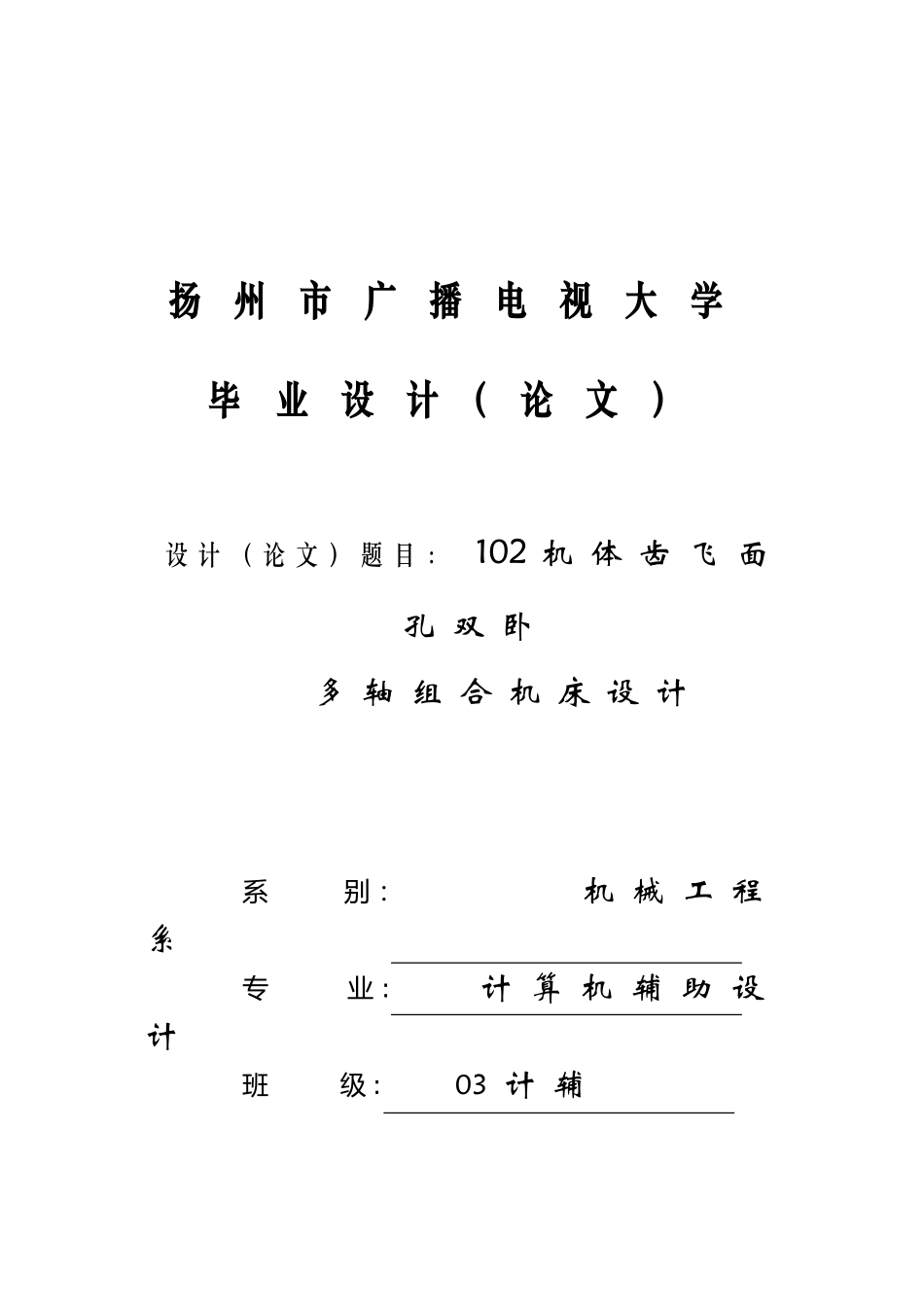

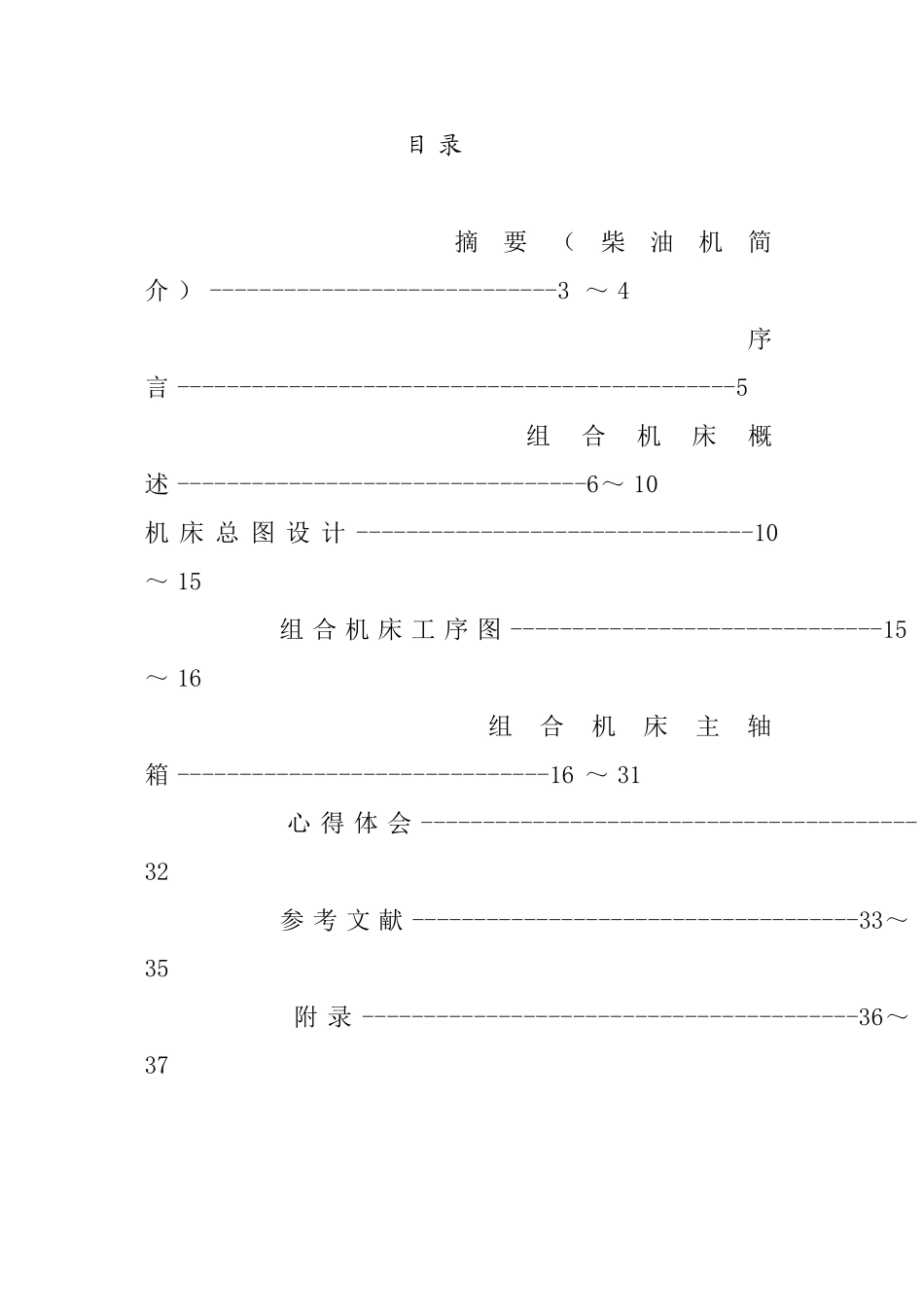

扬 州 市 广 播 电 视 大 学毕 业 设 计 （ 论 文 ）设 计 （ 论 文 ） 题 目 ： 102 机 体 齿 飞 面孔 双 卧 多 轴 组 合 机 床 设 计系 别 ： 机 械 工 程系专 业 : 计 算 机 辅 助 设计班 级 : 03 计 辅 目 录 摘要（柴油机简介 ） ----------------------------3 ～ 4 序言 ---------------------------------------------5 组合机床概述 ---------------------------------6～ 10机 床 总 图 设 计 --------------------------------10～ 15 组 合 机 床 工 序 图 ------------------------------15～ 16 组合机床主轴箱 ------------------------------16 ～ 31 心 得 体 会 ----------------------------------------32 参 考 文 献 ------------------------------------33～35 附 录 ----------------------------------------36～37 题 目 ： 102 机 体 齿 飞 面 孔 双 卧 多 轴 组 合 机 床 及 CAD 设计摘 要柴 油 机 简 介 ：102 机 体 齿 飞 面 孔 双 卧 多 轴 组 合 机 床 及CAD 设 计4102 系 列 柴 油 机 是 轻 卡 、 轻 客 、 农 用 车 、船 舶 等 理 想 的 配 套 动 力 。 机 体 是 柴 油 机 的 基础 零 件 ， 通 过 它 把 柴 油 机 的 零 、 组 、 部 件 联接 成 一 个 整 体 ， 它 是 一 个 结 构 复 杂 ， 受 力 严重 ， 技 术 要 求 很 高 的 零 件 。 机 体 的 加 工 质 量直 接 影 响 柴 油 机 的 装 配 质 量 ， 性 能 和 使 用 寿命 ， 所 以 对 机 体 的 各 面 和 孔 加 工 的 尺 寸 ， 形状 和 位 置 精 度 都 有 严 格 的 要 求 。 而 齿 飞 面 螺纹 孔 正 是 用 于 连 接 离 合 器 壳 和 齿 轮 室 盖 等 零部 件 ， 本 机 床 主 要 用 来 加 工 齿 飞 面 螺 纹 底 孔 ，后 道 工 序 进 行 攻 丝 ， 使 至 达 到 图 纸 尺 寸 及 位置 精 度 等 要 求 。设 计 参 数 ：一 、 被 加 工 零 件 名 称 ： 柴 油 机 机 体 ； 图 号 ：YZ4102QA-02102；材料：HT250；硬度：187 ～255HBS。二 、 机 床 输 送 高 度 10...
