1kv电力电缆技术规范

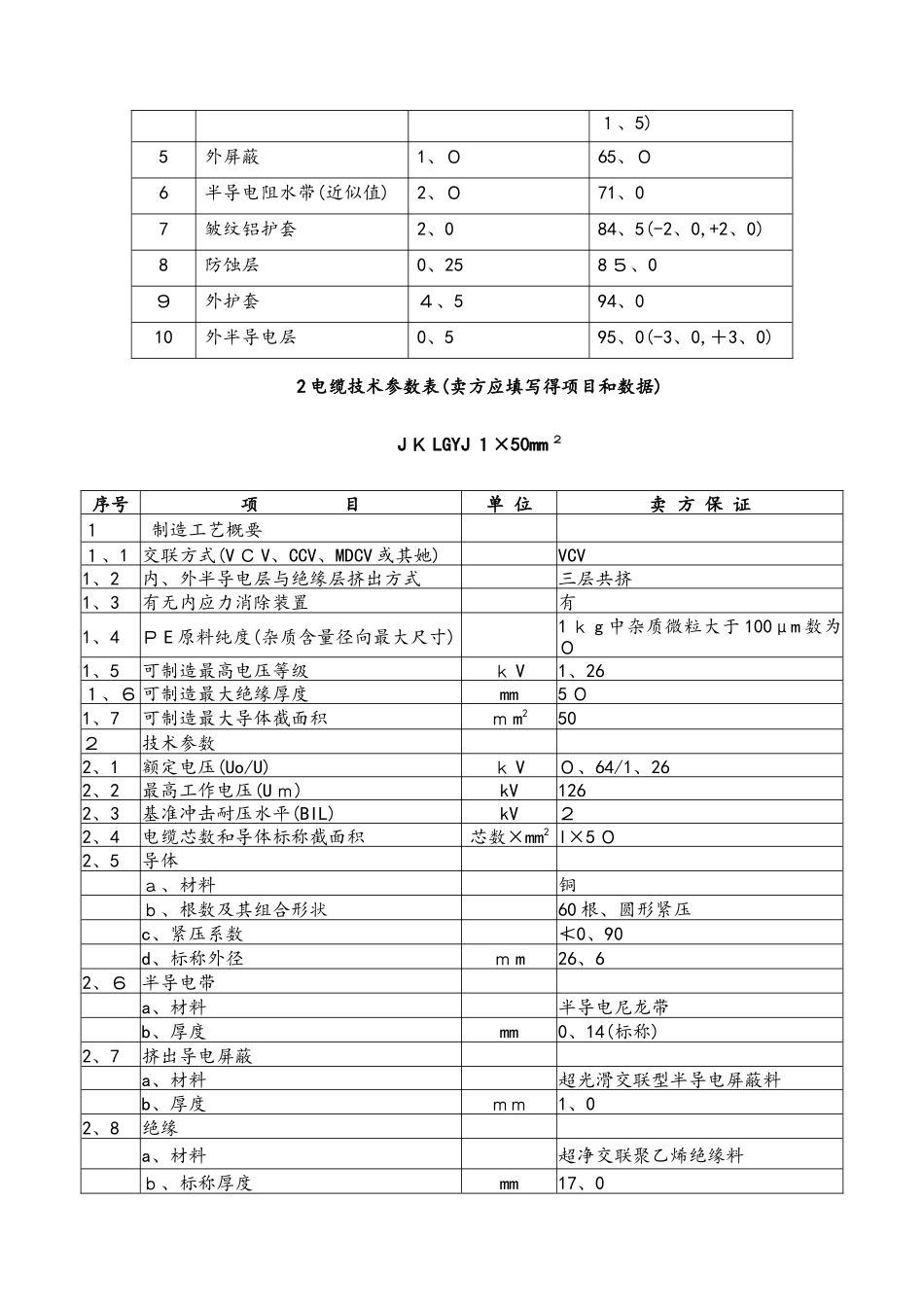

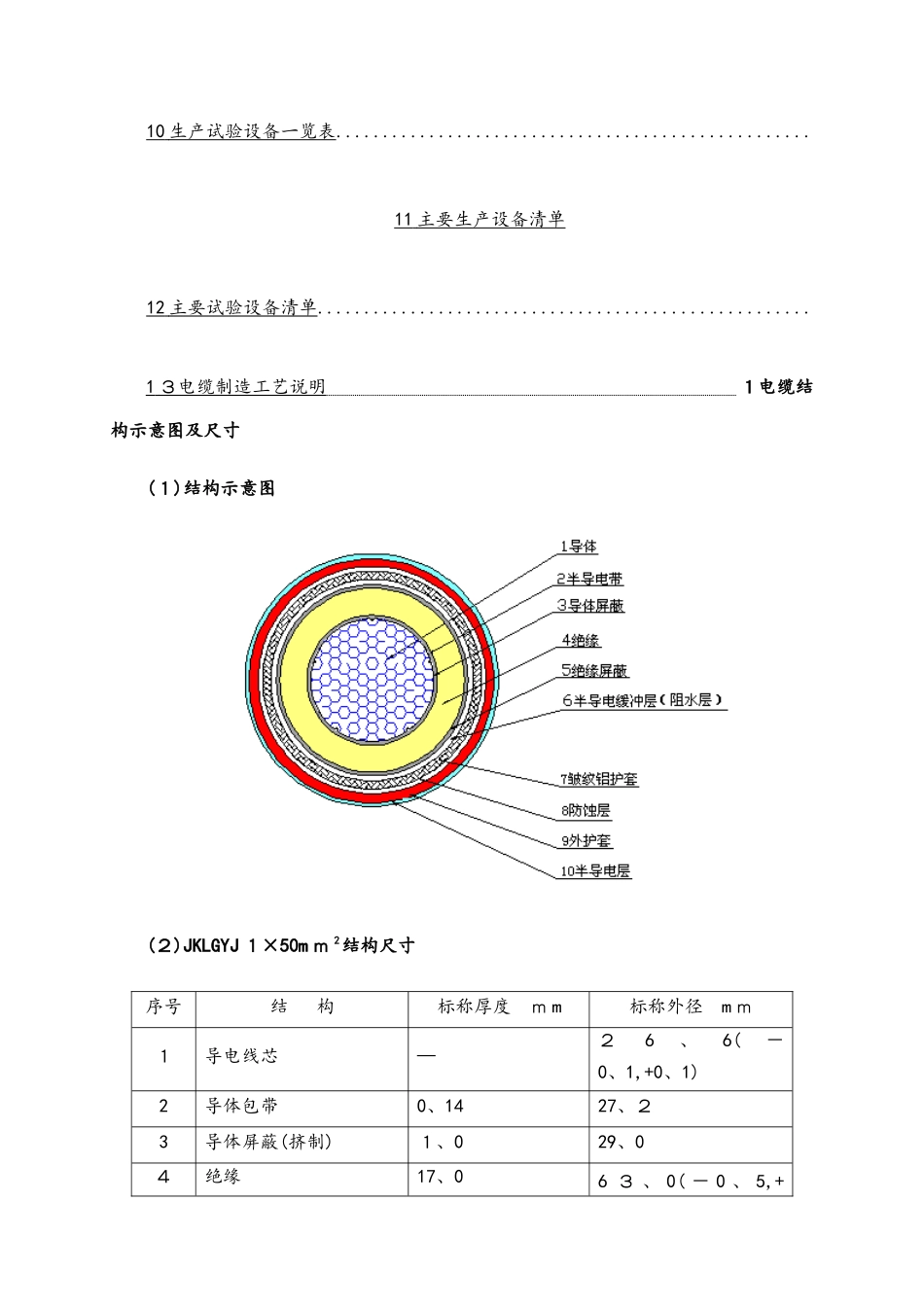

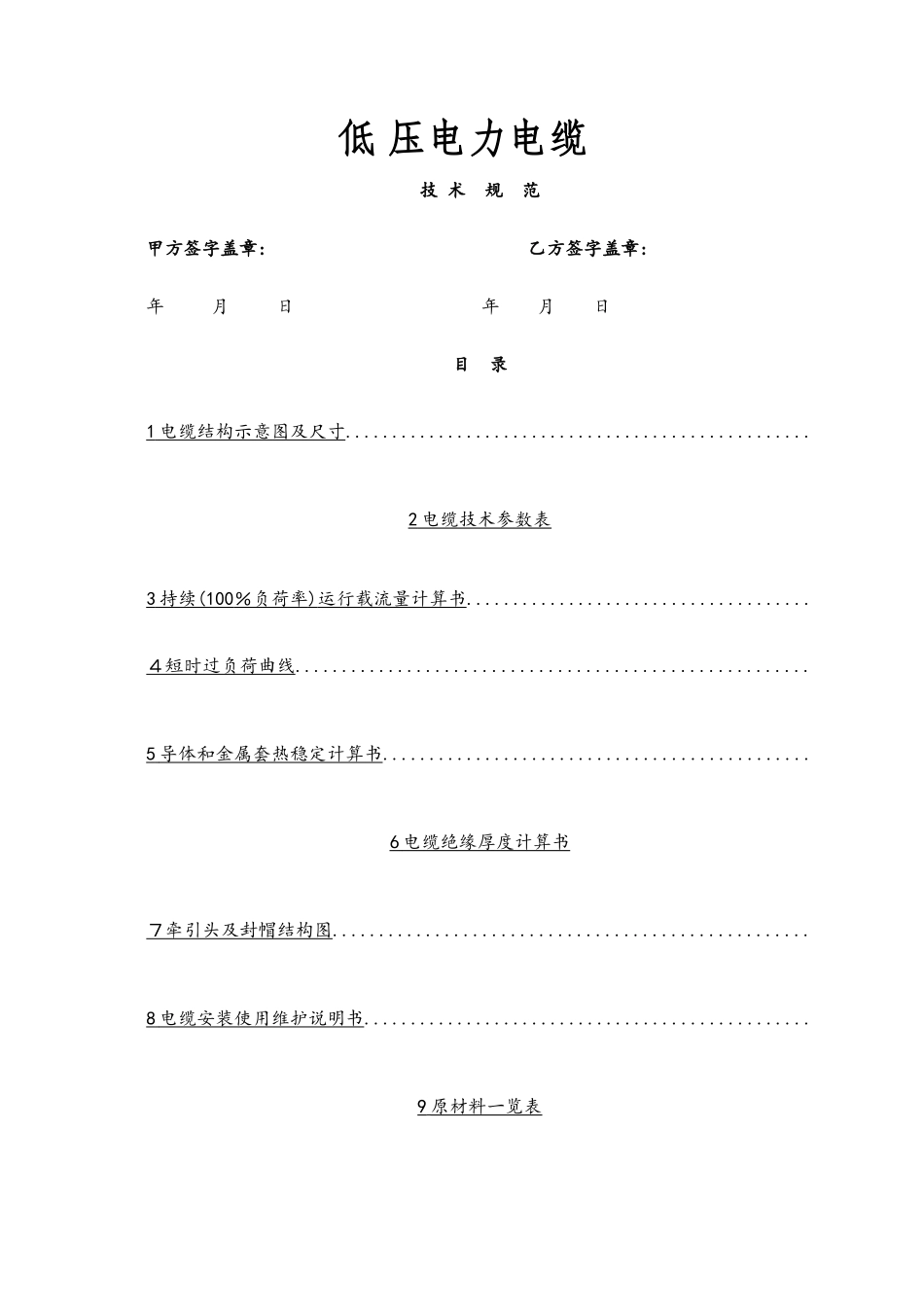

低 压电力电缆技 术 规 范甲方签字盖章: 乙方签字盖章:年 月 日 年 月 日目 录1 电缆结构示意图及尺寸 ..................................................2 电缆技术参数表 3 持续 (100 ％负荷率 ) 运行载流量计算书 .....................................４短时过负荷曲线.......................................................5 导体和金属套热稳定计算书 ..............................................6 电缆绝缘厚度计算书 ７牵引头及封帽结构图...................................................8 电缆安装使用维护说明书 ................................................9 原材料一览表 10 生产试验设备一览表 ...................................................11 主要生产设备清单 12 主要试验设备清单 .....................................................1 ３电缆制造工艺说明 １电缆结构示意图及尺寸(１)结构示意图(２)JKLGYJ １×50m ｍ 2结构尺寸序号结 构 标称厚度 ｍ m标称外径 m ｍ１导电线芯—２6、6(－0、1,+0、1)2导体包带0、1427、２3导体屏蔽(挤制)１、029、0４绝缘17、06 ３ 、 0( － 0 、 5,+１、5)5外屏蔽1、０ 65、０ 6半导电阻水带(近似值)2、０71、07皱纹铝护套2、084、5(-2、0,+2、0)8防蚀层0、258 ５、0９外护套４、594、010外半导电层0、595、0(-3、0,＋3、0)2 电缆技术参数表(卖方应填写得项目和数据)J Ｋ LGYJ １×50mm ２序号项 目单 位卖 方 保 证１ 制造工艺概要１、1 交联方式(V Ｃ V、CCV、MDCV 或其她)VCV1、2内、外半导电层与绝缘层挤出方式三层共挤1、3有无内应力消除装置有1、4Ｐ E 原料纯度(杂质含量径向最大尺寸)1 ｋ g 中杂质微粒大于 100μm 数为０1、5可制造最高电压等级ｋ V1、26１、６ 可制造最大绝缘厚度mm5 ０1、7可制造最大导体截面积ｍ m250２技术参数2、1额定电压(Uo/U)ｋ V０、64/1、262、2最高工作电压(U ｍ)kV1262、3基准冲击耐压水平(BIL)kV２2、4电缆芯数和导体标称截面积芯数×mm2 l×5 ０2、5导体ａ、材料铜ｂ、根数及其组合形状60 根、圆形紧压c、紧压系数≮0、90d、标称外径ｍ m26、62、６ 半导电带a、材料半导电尼龙带b、厚度mm0、14(标称)2、7挤出导电屏蔽a、材料超光滑交联型半导电屏蔽料b、厚度ｍｍ1、02、8绝缘a、材料超净交联聚乙烯绝缘料ｂ、标称厚度mm17、0...
