20万吨年甲醇项目主装置区施工组织设计

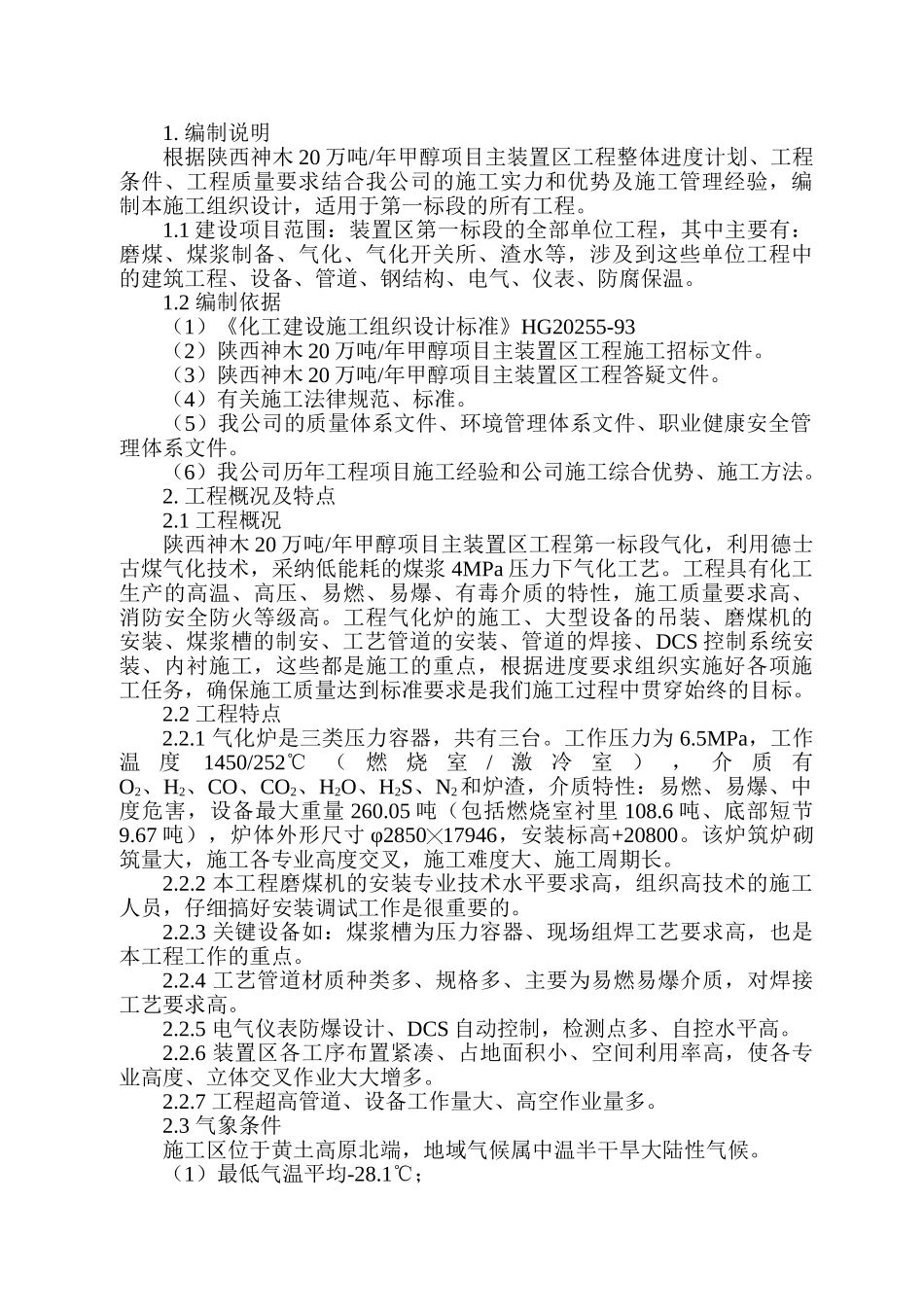

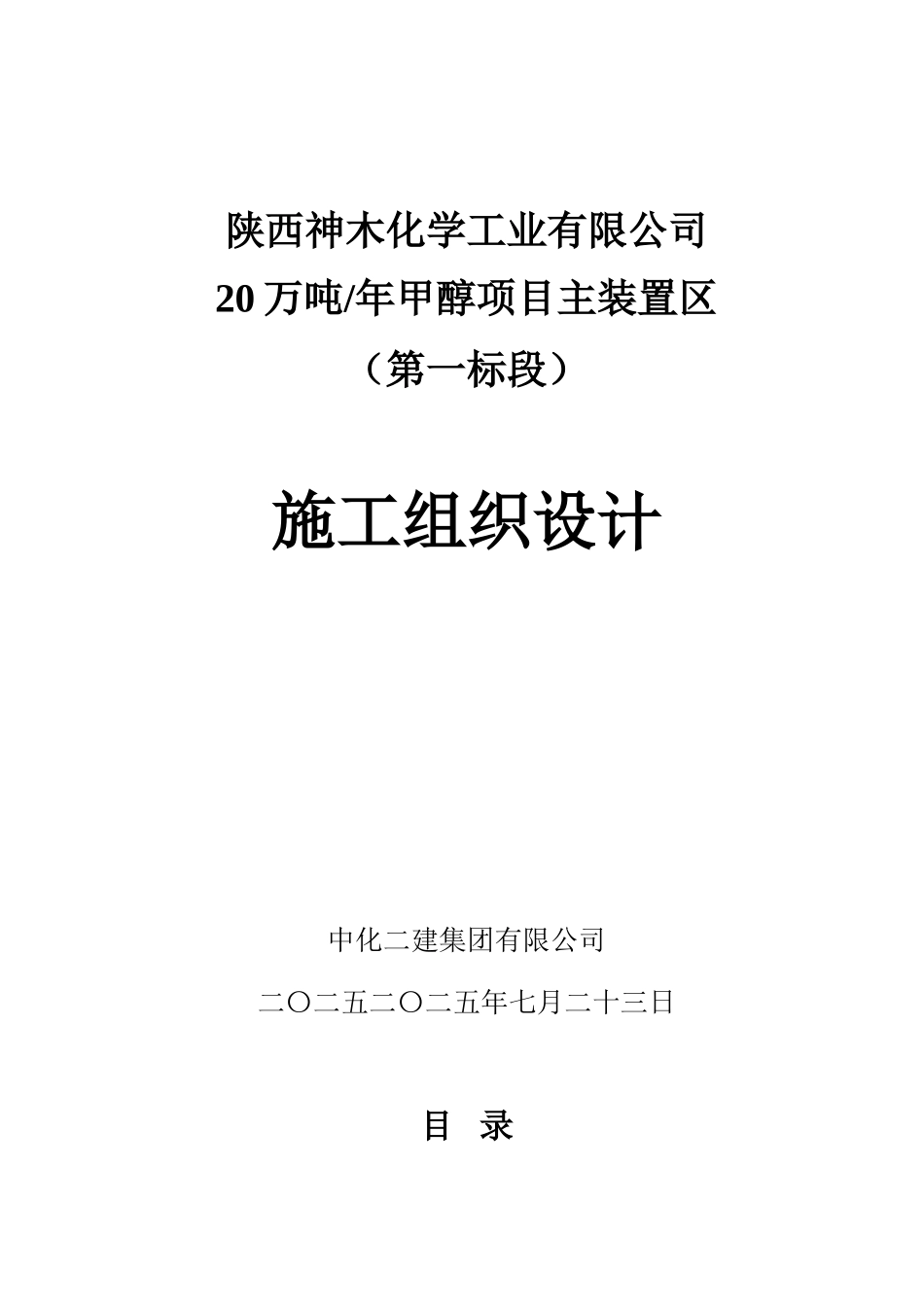

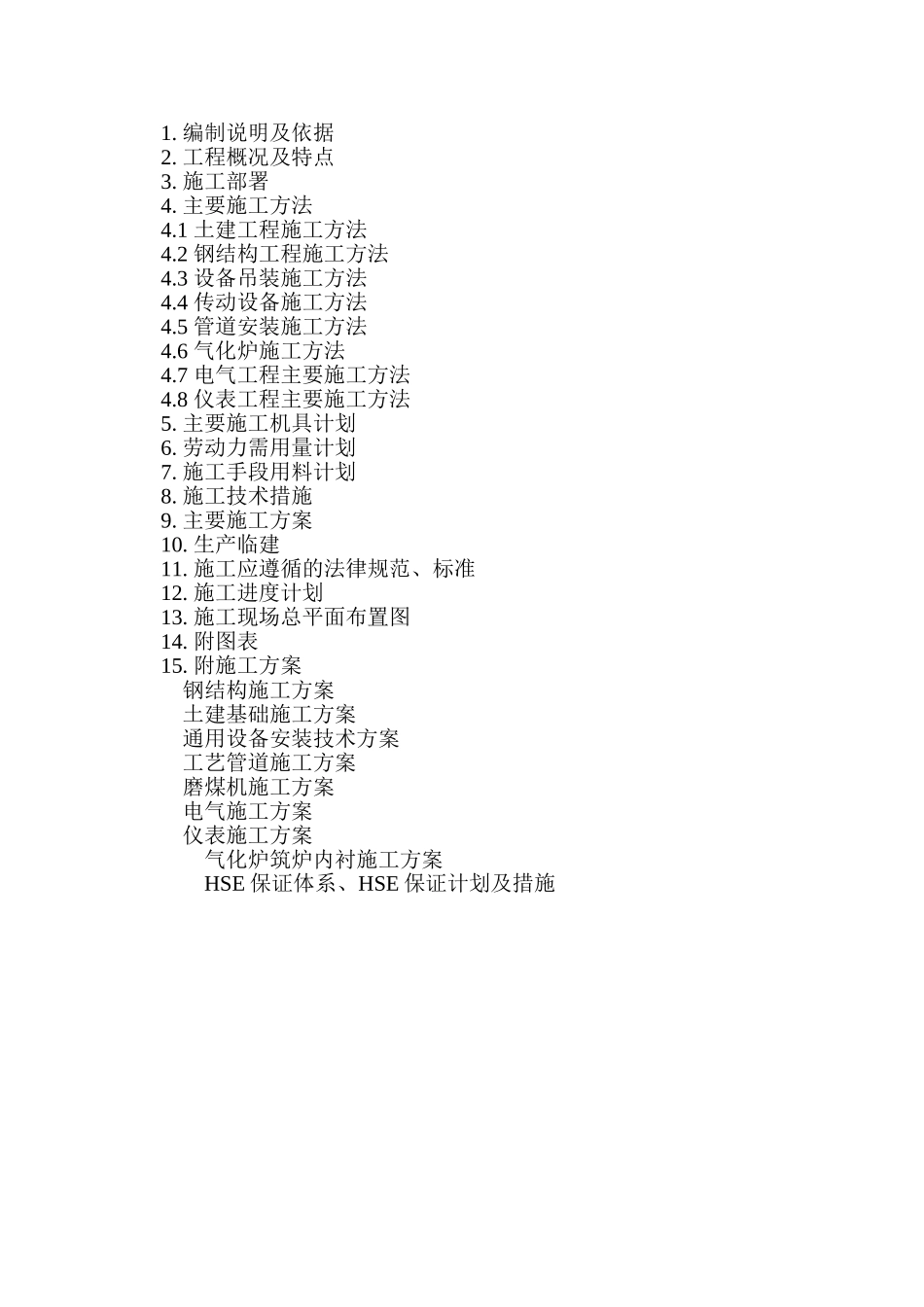

陕西神木化学工业有限公司20 万吨/年甲醇项目主装置区（第一标段）施工组织设计中化二建集团有限公司二〇二五二〇二五年七月二十三日目 录1. 编制说明及依据2. 工程概况及特点3. 施工部署4. 主要施工方法4.1 土建工程施工方法4.2 钢结构工程施工方法4.3 设备吊装施工方法4.4 传动设备施工方法4.5 管道安装施工方法4.6 气化炉施工方法4.7 电气工程主要施工方法4.8 仪表工程主要施工方法5. 主要施工机具计划6. 劳动力需用量计划7. 施工手段用料计划8. 施工技术措施9. 主要施工方案10. 生产临建11. 施工应遵循的法律规范、标准12. 施工进度计划13. 施工现场总平面布置图14. 附图表15. 附施工方案 钢结构施工方案 土建基础施工方案 通用设备安装技术方案 工艺管道施工方案 磨煤机施工方案 电气施工方案 仪表施工方案气化炉筑炉内衬施工方案HSE 保证体系、HSE 保证计划及措施1. 编制说明根据陕西神木 20 万吨/年甲醇项目主装置区工程整体进度计划、工程条件、工程质量要求结合我公司的施工实力和优势及施工管理经验，编制本施工组织设计，适用于第一标段的所有工程。1.1 建设项目范围：装置区第一标段的全部单位工程，其中主要有：磨煤、煤浆制备、气化、气化开关所、渣水等，涉及到这些单位工程中的建筑工程、设备、管道、钢结构、电气、仪表、防腐保温。1.2 编制依据（1）《化工建设施工组织设计标准》HG20255-93（2）陕西神木 20 万吨/年甲醇项目主装置区工程施工招标文件。（3）陕西神木 20 万吨/年甲醇项目主装置区工程答疑文件。（4）有关施工法律规范、标准。（5）我公司的质量体系文件、环境管理体系文件、职业健康安全管理体系文件。（6）我公司历年工程项目施工经验和公司施工综合优势、施工方法。2. 工程概况及特点2.1 工程概况陕西神木 20 万吨/年甲醇项目主装置区工程第一标段气化，利用德士古煤气化技术，采纳低能耗的煤浆 4MPa 压力下气化工艺。工程具有化工生产的高温、高压、易燃、易爆、有毒介质的特性，施工质量要求高、消防安全防火等级高。工程气化炉的施工、大型设备的吊装、磨煤机的安装、煤浆槽的制安、工艺管道的安装、管道的焊接、DCS 控制系统安装、内衬施工，这些都是施工的重点，根据进度要求组织实施好各项施工任务，确保施工质量达到标准要求是我们施工过程中贯穿始终的目标。2.2 工程特点2.2.1 气化炉是三类压力容器，共有三台。工作压力为 6.5MPa，工作温度1450...
