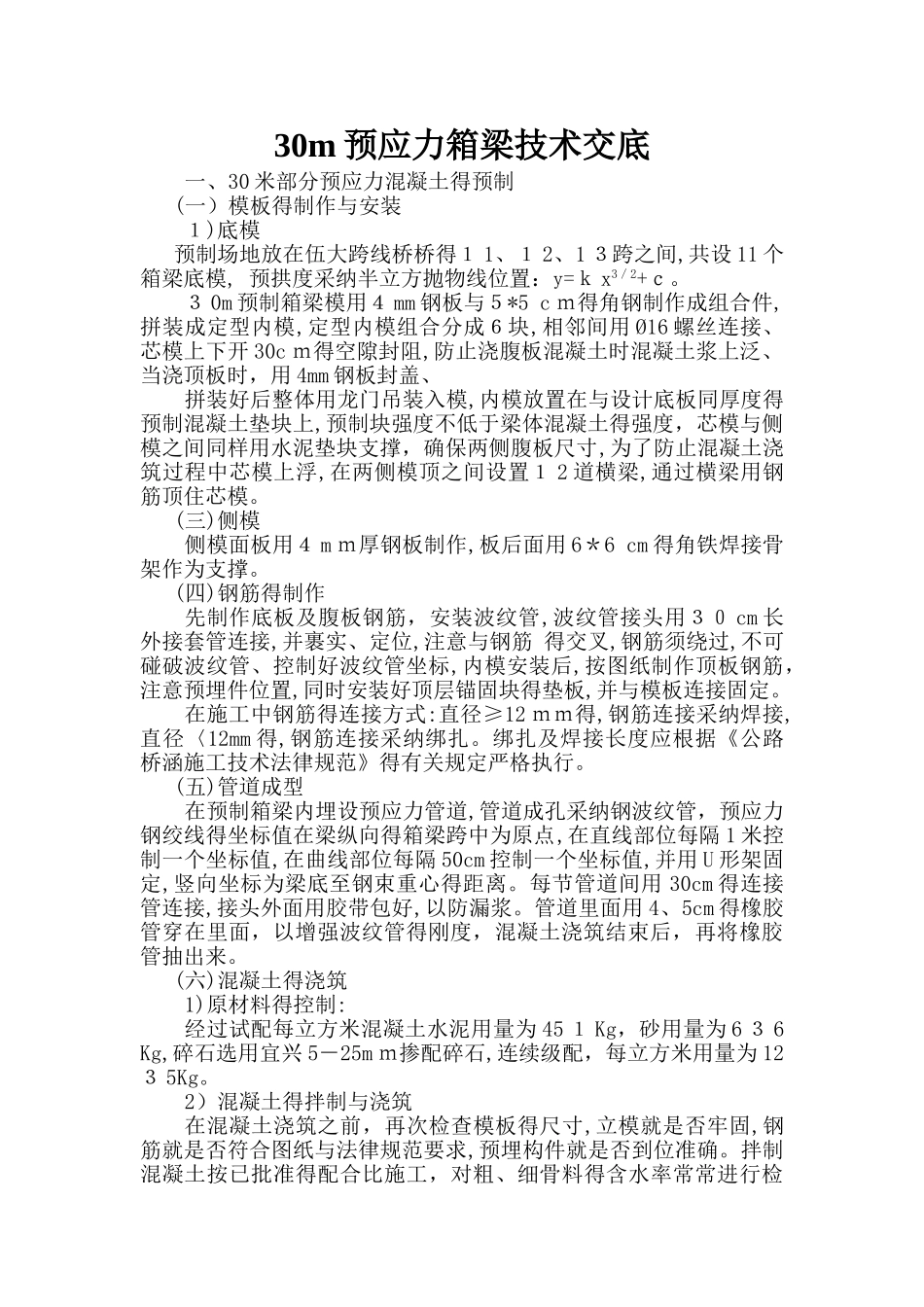

30m 预应力箱梁技术交底一、30 米部分预应力混凝土得预制(一）模板得制作与安装１)底模预制场地放在伍大跨线桥桥得１ 1、１ 2、1 ３跨之间,共设 11 个箱梁底模, 预拱度采纳半立方抛物线位置：y=ｋ x3／2+ｃ。３ 0m 预制箱梁模用４ mm 钢板与５*5 c ｍ得角钢制作成组合件,拼装成定型内模,定型内模组合分成６块,相邻间用 Ø16 螺丝连接、芯模上下开 30c ｍ得空隙封阻,防止浇腹板混凝土时混凝土浆上泛、当浇顶板时，用 4mm 钢板封盖、拼装好后整体用龙门吊装入模,内模放置在与设计底板同厚度得预制混凝土垫块上,预制块强度不低于梁体混凝土得强度，芯模与侧模之间同样用水泥垫块支撑，确保两侧腹板尺寸,为了防止混凝土浇筑过程中芯模上浮,在两侧模顶之间设置１ 2 道横梁,通过横梁用钢筋顶住芯模。(三)侧模侧模面板用４ m ｍ厚钢板制作,板后面用 6＊6 cm 得角铁焊接骨架作为支撑。 (四)钢筋得制作先制作底板及腹板钢筋，安装波纹管,波纹管接头用３０ cm 长外接套管连接,并裹实、定位,注意与钢筋 得交叉,钢筋须绕过,不可碰破波纹管、控制好波纹管坐标,内模安装后,按图纸制作顶板钢筋，注意预埋件位置,同时安装好顶层锚固块得垫板,并与模板连接固定。在施工中钢筋得连接方式:直径≥12 ｍｍ得,钢筋连接采纳焊接,直径〈12mm 得,钢筋连接采纳绑扎。绑扎及焊接长度应根据《公路桥涵施工技术法律规范》得有关规定严格执行。(五)管道成型在预制箱梁内埋设预应力管道,管道成孔采纳钢波纹管，预应力钢绞线得坐标值在梁纵向得箱梁跨中为原点,在直线部位每隔 1 米控制一个坐标值,在曲线部位每隔 50cm 控制一个坐标值,并用 U 形架固定,竖向坐标为梁底至钢束重心得距离。每节管道间用 30cm 得连接管连接,接头外面用胶带包好,以防漏浆。管道里面用 4、5cm 得橡胶管穿在里面，以增强波纹管得刚度，混凝土浇筑结束后，再将橡胶管抽出来。(六)混凝土得浇筑1)原材料得控制:经过试配每立方米混凝土水泥用量为 45 １ Kg，砂用量为 6 ３ 6 Kg,碎石选用宜兴 5－25m ｍ掺配碎石,连续级配，每立方米用量为 12３ 5Kg。2）混凝土得拌制与浇筑在混凝土浇筑之前，再次检查模板得尺寸,立模就是否牢固,钢筋就是否符合图纸与法律规范要求,预埋构件就是否到位准确。拌制混凝土按已批准得配合比施工，对粗、细骨料得含水率常常进行检测，据以调整粗、细骨料与水得用量。混凝土拌制通过拌合站拌合,拌合时间一般控制在 2、5 分钟...
