5-50-10吨吊钩桥式起重机小车架设计-机械设计制造及自动化专业毕业设计-毕业论文

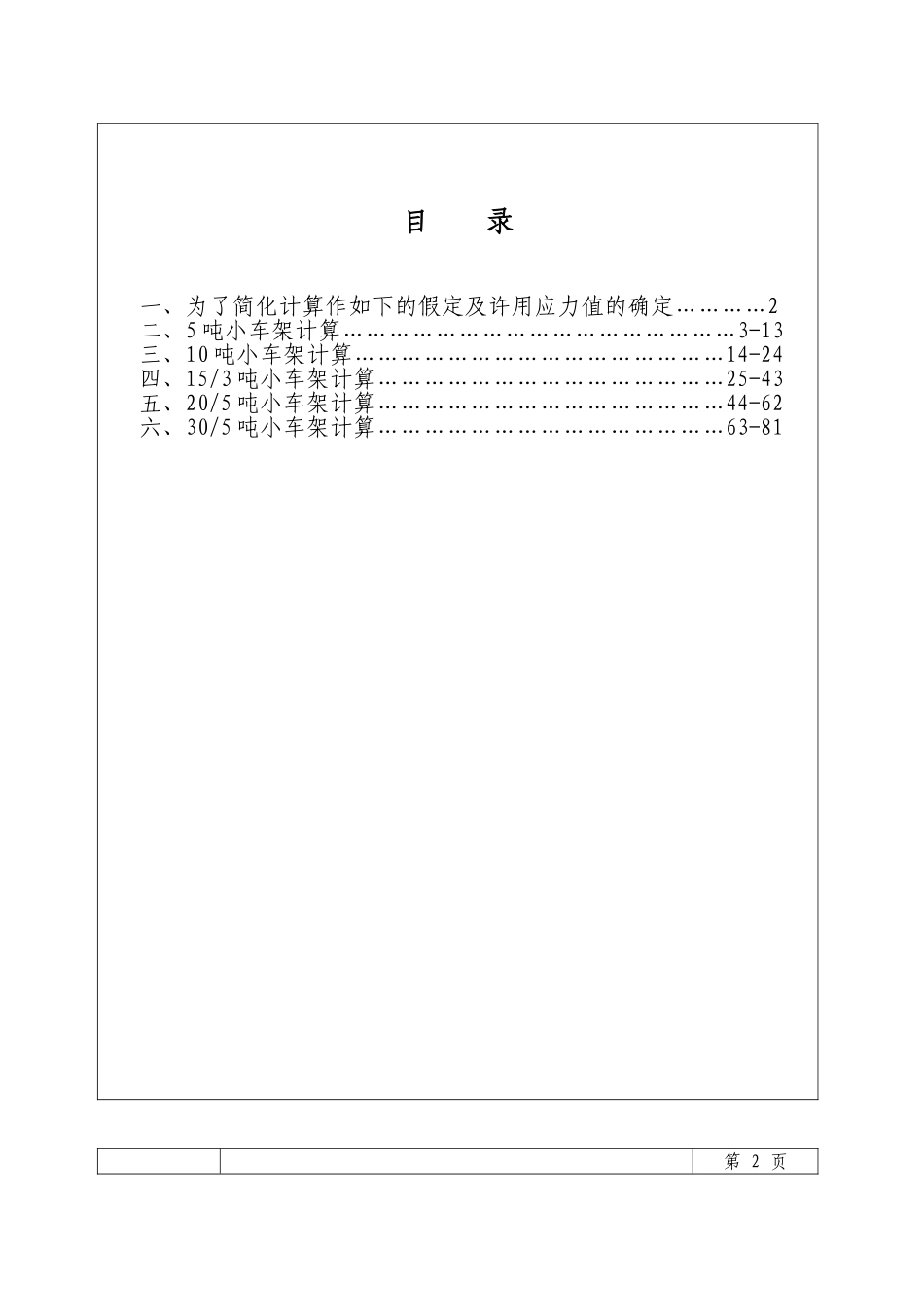

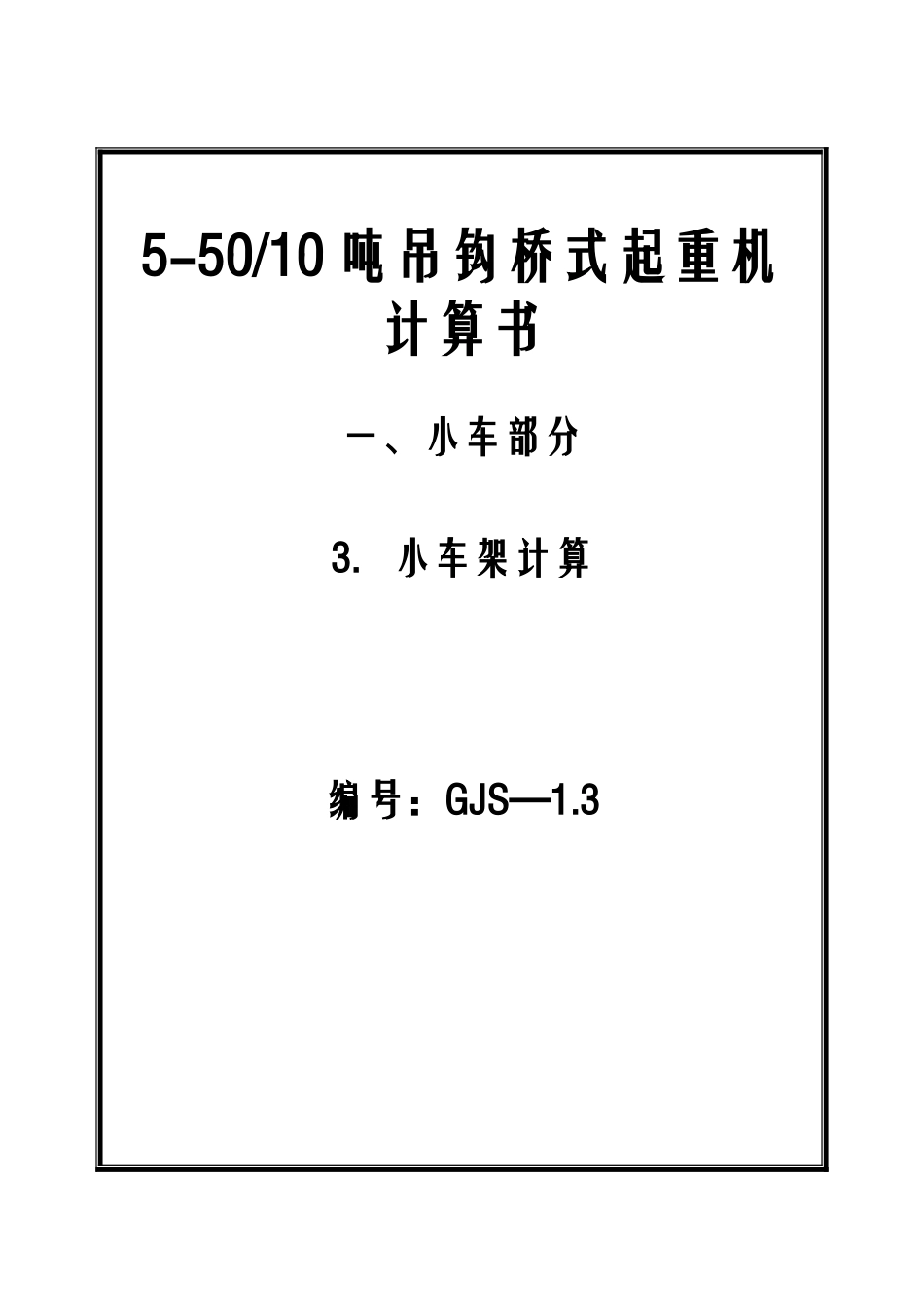

5-50/10 吨吊钩桥式起重机计算书一、小车部分3．小车架计算编号：GJS—1.3设 计 计 算 说 明 书第 1 页技 术 组共 81 页目 录一、为了简化计算作如下的假定及许用应力值的确定…………2二、5 吨小车架计算……………………………………………3-13三、10 吨小车架计算…………………………………………14-24四、15/3 吨小车架计算………………………………………25-43五、20/5 吨小车架计算………………………………………44-62六、30/5 吨小车架计算………………………………………63-81第 2 页设 计 计 算 说 明 书技 术 组共 81 页小车架计算：一、为了简化计算作如下的假定及许用应力值的确定：1、小车自重中，除掉主要集中载荷外，其余的重量认为均匀分布在两个纵梁上。2、许用应力值的确定：由于车架受力复杂，且要求刚性大，因此许用应力应取得较低些。纵梁（垂直于卷筒轴的梁）采纳[σ]=900kg/cm2横梁（平行于卷筒轴的梁）采纳[σ]=800kg/cm2剪切应力采纳[τ]=700 kg/cm23、因许用应力取的较底当梁处于偏心载荷作用时，认为载荷是作用在梁的中心线上，因此可忽略扭转力矩（但 5 吨小车架没有忽略），并将横梁与纵梁连接起来的焊缝近似的按纯剪切进行计算。4、5 吨小车架按三个轮子受力即三个着力点来进行计算。（但如按制造技术条件，最好是假定 2 个主动轮着地，本计算中未核算此情形）。设 计 计 算 说 明 书第 3 页技 术 组共 81 页一、5 吨小车架计算5 吨小车架平面布置草图设 计 计 算 说 明 书第 4 页技 术 组共 81 页符号：Gd——电动机重量 D——卷筒直径Gj——ZQ500 减速机重量 d——钢丝绳直径Gg——吊钩重量 n——腹板数目Gs——卷筒重量 δ——腹板厚度Gw——固定滑轮重量 n1——上翼缘焊缝数目S——钢丝绳最大拉力 n2——下翼缘焊缝数目φ——动力系数 n3——梁与梁连接处焊G——小车自重 缝数目Gq——分布在两个纵梁上的重量 Lh——焊缝长度R——支点反力 hw——焊缝高度P——为各梁上的作用力 Z——重心W——断面系数J——惯性矩M 弯——弯曲力矩M 扭——扭转力矩S——静力矩σ——弯曲应力τ——剪切应力σ 合——弯曲及扭转合成应力[σ]——许用弯曲应力[τ]——许用剪切应力设 计 计 算 说 明 书第 5 页技 术 组共 81 页计算示意图第 6 页设 计 计 算 说 明 书技 术 组共 81 页已知数据：Gd=365kgGj=345kgGg=98k...
