《陶瓷工艺学》复习题

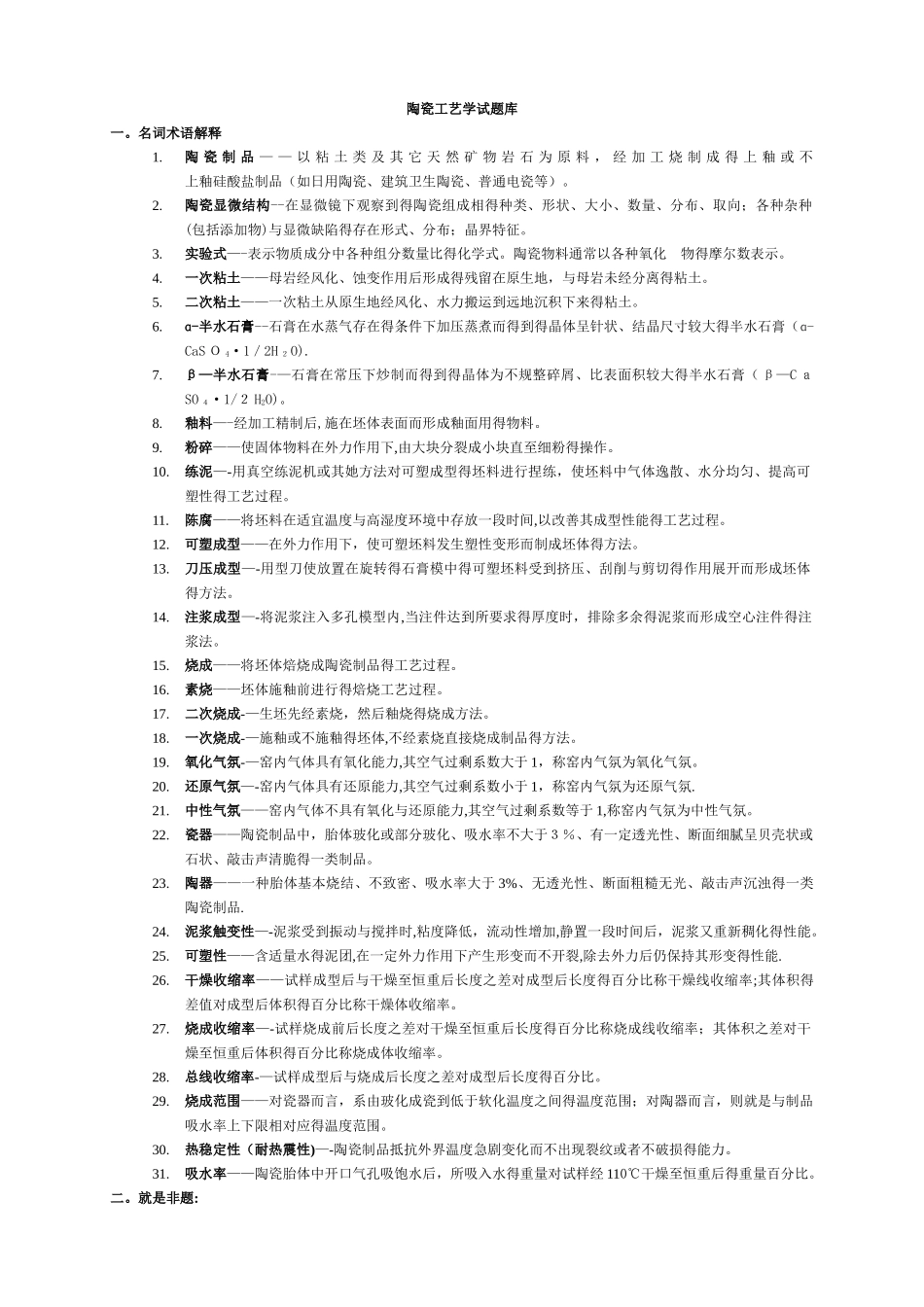

陶瓷工艺学试题库一。名词术语解释1.陶 瓷 制 品 — — 以 粘 土 类 及 其 它 天 然 矿 物 岩 石 为 原 料 ， 经 加 工 烧 制 成 得 上 釉 或 不 上釉硅酸盐制品（如日用陶瓷、建筑卫生陶瓷、普通电瓷等）。2.陶瓷显微结构--在显微镜下观察到得陶瓷组成相得种类、形状、大小、数量、分布、取向；各种杂种(包括添加物)与显微缺陷得存在形式、分布；晶界特征。3.实验式—-表示物质成分中各种组分数量比得化学式。陶瓷物料通常以各种氧化 物得摩尔数表示。4.一次粘土——母岩经风化、蚀变作用后形成得残留在原生地，与母岩未经分离得粘土。5.二次粘土——一次粘土从原生地经风化、水力搬运到远地沉积下来得粘土。6.ɑ-半水石膏--石膏在水蒸气存在得条件下加压蒸煮而得到得晶体呈针状、结晶尺寸较大得半水石膏（ɑ-CaS Ｏ 4·1／2H ２O).7.β—半水石膏-—石膏在常压下炒制而得到得晶体为不规整碎屑、比表面积较大得半水石膏（ β—C ａSO ４·1/２ H2O)。8.釉料—-经加工精制后,施在坯体表面而形成釉面用得物料。9.粉碎——使固体物料在外力作用下,由大块分裂成小块直至细粉得操作。10.练泥—-用真空练泥机或其她方法对可塑成型得坯料进行捏练，使坯料中气体逸散、水分均匀、提高可塑性得工艺过程。11.陈腐——将坯料在适宜温度与高湿度环境中存放一段时间,以改善其成型性能得工艺过程。12.可塑成型——在外力作用下，使可塑坯料发生塑性变形而制成坯体得方法。13.刀压成型—-用型刀使放置在旋转得石膏模中得可塑坯料受到挤压、刮削与剪切得作用展开而形成坯体得方法。14.注浆成型—-将泥浆注入多孔模型内,当注件达到所要求得厚度时，排除多余得泥浆而形成空心注件得注浆法。15.烧成——将坯体焙烧成陶瓷制品得工艺过程。16.素烧——坯体施釉前进行得焙烧工艺过程。17.二次烧成-—生坯先经素烧，然后釉烧得烧成方法。18.一次烧成-—施釉或不施釉得坯体,不经素烧直接烧成制品得方法。19.氧化气氛-—窑内气体具有氧化能力,其空气过剩系数大于 1，称窑内气氛为氧化气氛。20.还原气氛—-窑内气体具有还原能力,其空气过剩系数小于 1，称窑内气氛为还原气氛.21.中性气氛——窑内气体不具有氧化与还原能力,其空气过剩系数等于 1,称窑内气氛为中性气氛。22.瓷器——陶瓷制品中，胎体玻化或部分玻化、吸水率不大于３％、有一定透光性、断面细腻呈贝壳状或石状、敲击声清脆得一类制品。23.陶器——一种胎体基本烧...
