上海污水处理厂工程施工方案

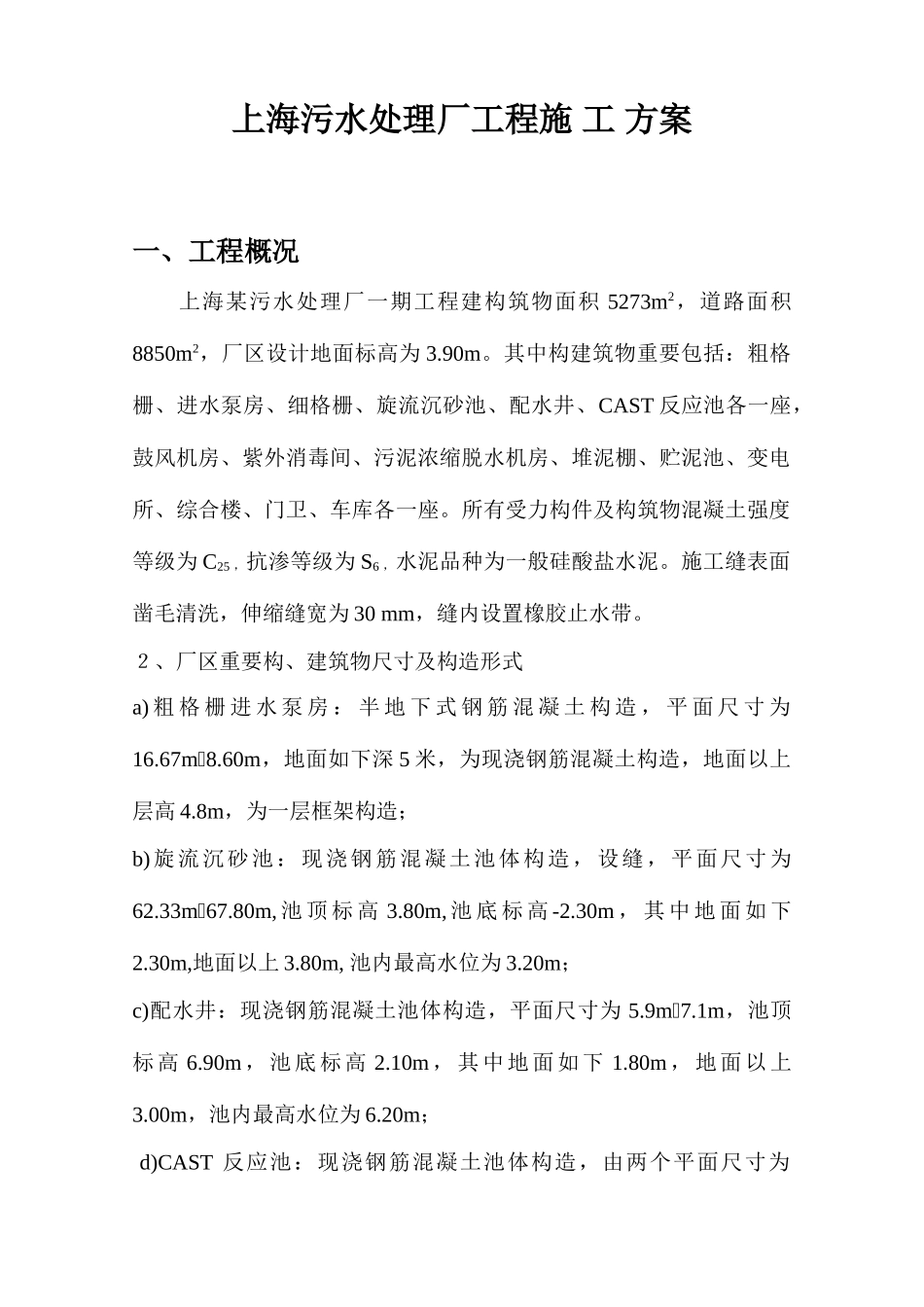

上海污水处理厂工程施 工 方案一、工程概况上海某污水处理厂一期工程建构筑物面积 5273m2，道路面积8850m2，厂区设计地面标高为 3.90m。其中构建筑物重要包括：粗格栅、进水泵房、细格栅、旋流沉砂池、配水井、CAST 反应池各一座，鼓风机房、紫外消毒间、污泥浓缩脱水机房、堆泥棚、贮泥池、变电所、综合楼、门卫、车库各一座。所有受力构件及构筑物混凝土强度等级为 C25 ，抗渗等级为 S6 ，水泥品种为一般硅酸盐水泥。施工缝表面凿毛清洗，伸缩缝宽为 30 mm，缝内设置橡胶止水带。２、厂区重要构、建筑物尺寸及构造形式a) 粗 格 栅 进 水 泵 房 ： 半 地 下 式 钢 筋 混 凝 土 构 造 ， 平 面 尺 寸 为16.67m8.60m，地面如下深 5 米，为现浇钢筋混凝土构造，地面以上层高 4.8m，为一层框架构造；b)旋流沉砂池：现浇钢筋混凝土池体构造，设缝，平面尺寸为62.33m67.80m, 池 顶 标 高 3.80m, 池 底 标 高 -2.30m ， 其 中 地 面 如 下2.30m,地面以上 3.80m, 池内最高水位为 3.20m；c)配水井：现浇钢筋混凝土池体构造，平面尺寸为 5.9m7.1m，池顶标高 6.90m ，池底标高 2.10m ，其中地面如下 1.80m ，地面以上3.00m，池内最高水位为 6.20m； d)CAST 反应池：现浇钢筋混凝土池体构造，由两个平面尺寸为22.80m55.80m 池体构成。每个池子长方向设缝一道，缝宽 30mm，缝内用橡胶止水带止水。池顶标高 7.50m，池底标高 1.00m，其中地面如下 2.90m，地面以上 3.60m ，池内最高水位为 6.50 m。e)鼓风机房：平面尺寸为 9.5m30m，一层框架构造，采纳柱下条形基础；f )紫外消毒间：平面尺寸为 2.6m19.6m，钢筋混凝土沟渠，旁边为8.7m4.5m 砖混构造。g)浓缩脱水机房：平面尺寸为 17m30m，一层框架构造，采纳柱下条形基础；h)污泥池：现浇钢筋混凝土池体构造，平面尺寸为 12.4m22.75m，池顶标高 7.20m，池底标高 2.50m，其中地面如下 1.40m，地面以上3.30m ，池内最高水位为 6.90 m。i)变电所：一层框架构造，面积为 250m2，采纳柱下条形基础；j)综合楼：局部三层框架构造，面积为 1150m2，采纳柱下条形基础。重要施工次序及技术质量保证措施如下： A、进水泵房 场地平整→ 基坑开挖 → 砌垫层 →立模扎筋（第一节）→ 浇砼（第一节）→ 养护 → 布置井点降水 → 第一节砼下沉 → 立模扎筋（第二节） → 浇砼（第二节）→ 养护...
