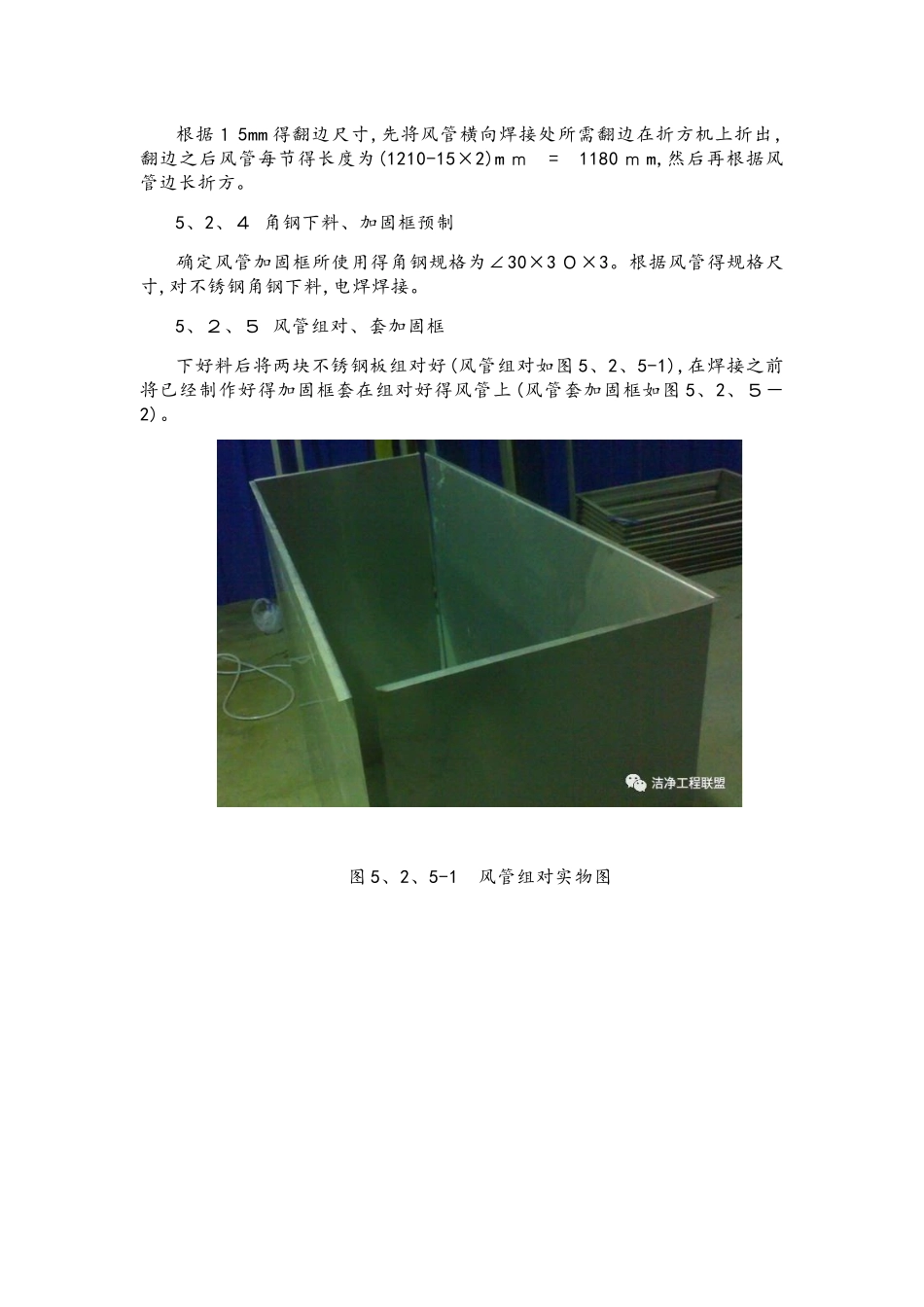

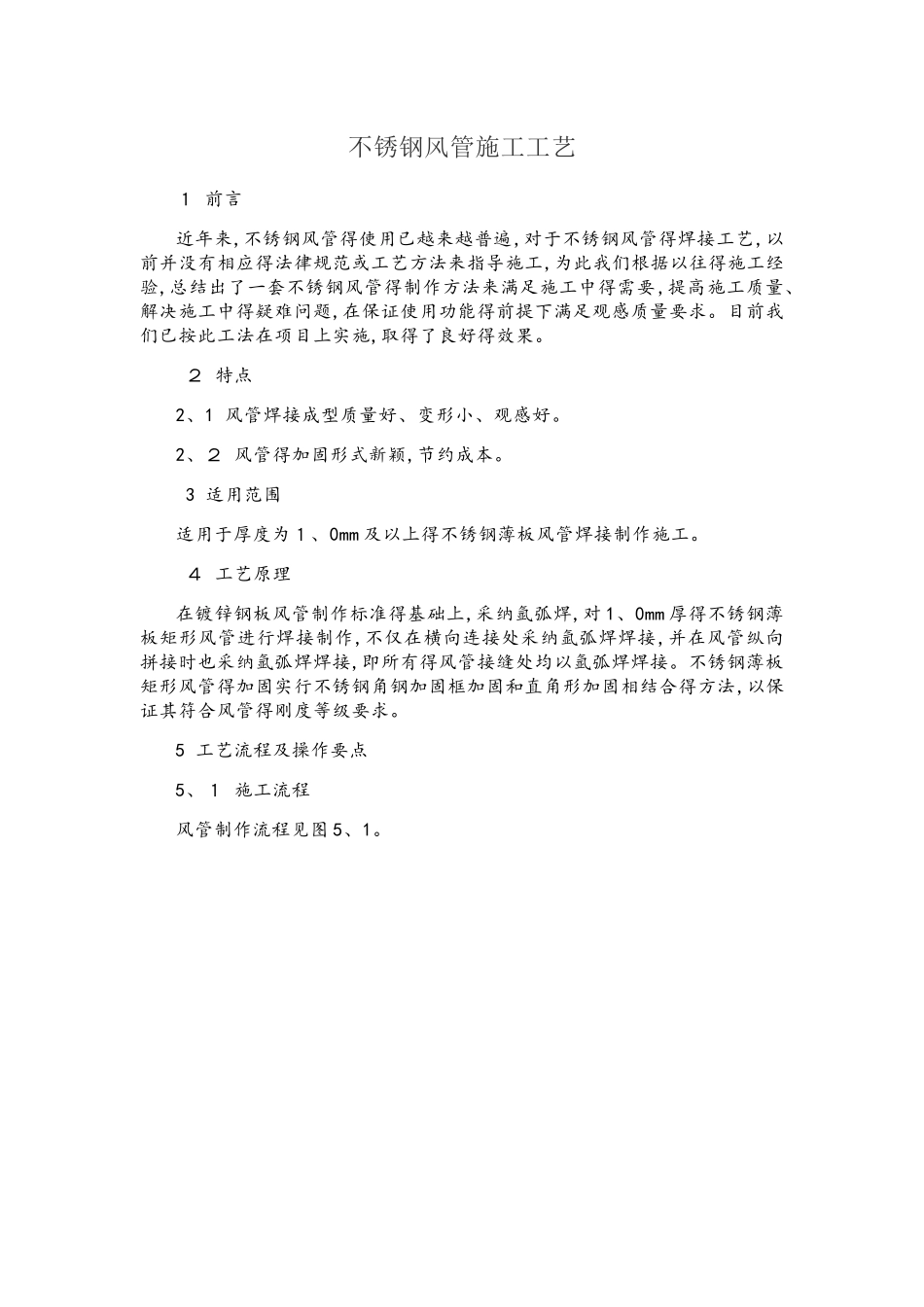

不锈钢风管施工工艺１ 前言近年来,不锈钢风管得使用已越来越普遍,对于不锈钢风管得焊接工艺,以前并没有相应得法律规范或工艺方法来指导施工,为此我们根据以往得施工经验,总结出了一套不锈钢风管得制作方法来满足施工中得需要,提高施工质量、解决施工中得疑难问题,在保证使用功能得前提下满足观感质量要求。目前我们已按此工法在项目上实施,取得了良好得效果。 ２ 特点2、1 风管焊接成型质量好、变形小、观感好。2、２ 风管得加固形式新颖,节约成本。 3 适用范围适用于厚度为１、0mm 及以上得不锈钢薄板风管焊接制作施工。 ４ 工艺原理在镀锌钢板风管制作标准得基础上,采纳氩弧焊,对 1、0mm 厚得不锈钢薄板矩形风管进行焊接制作,不仅在横向连接处采纳氩弧焊焊接,并在风管纵向拼接时也采纳氩弧焊焊接,即所有得风管接缝处均以氩弧焊焊接。不锈钢薄板矩形风管得加固实行不锈钢角钢加固框加固和直角形加固相结合得方法,以保证其符合风管得刚度等级要求。5 工艺流程及操作要点5、１ 施工流程风管制作流程见图 5、1。图 5、1 风管焊接制作工艺流程图５、2 主要施工方法及技术要求5、2、1 制定方案、施工准备熟悉图纸、法律规范等技术资料,编制并组织方案会审。确定风管横向连接时采纳翻边对接焊,翻边尺寸为１ 5mm,确定不锈钢薄板矩形风管得加固实行不锈钢角钢加固框加固和直角形加固相结合得方法。5、2、２ 钢板裁剪下料依据所进不锈钢卷板得宽度一般为 1210 ｍ m,考虑到运输及现场下料得可操作性,根据风管规格,将钢板分成两段下料。如 1 ０ 00 mm×８０ 0 m ｍ得风管,风管周长为 3 ６ 00mm,下料成两块尺寸为１ 80 ０ ｍ m×1 ２ 10 mm得板材。5、２、3 翻边、折方根据１ 5mm 得翻边尺寸,先将风管横向焊接处所需翻边在折方机上折出,翻边之后风管每节得长度为(1210-15×2)m ｍ = 1180 ｍ m,然后再根据风管边长折方。5、2、４ 角钢下料、加固框预制确定风管加固框所使用得角钢规格为∠30×3 ０×3。根据风管得规格尺寸,对不锈钢角钢下料,电焊焊接。5、２、５ 风管组对、套加固框下好料后将两块不锈钢板组对好(风管组对如图 5、2、5-1),在焊接之前将已经制作好得加固框套在组对好得风管上(风管套加固框如图 5、2、５－2)。图 5、2、5-1 风管组对实物图图 5、２、5-2 风管套加固框实物图5、2、6 风管纵向焊接成型 将组对好得风管用夹具固定好,进行风管得纵向焊接。风管纵向焊接得接缝形式为角接...
