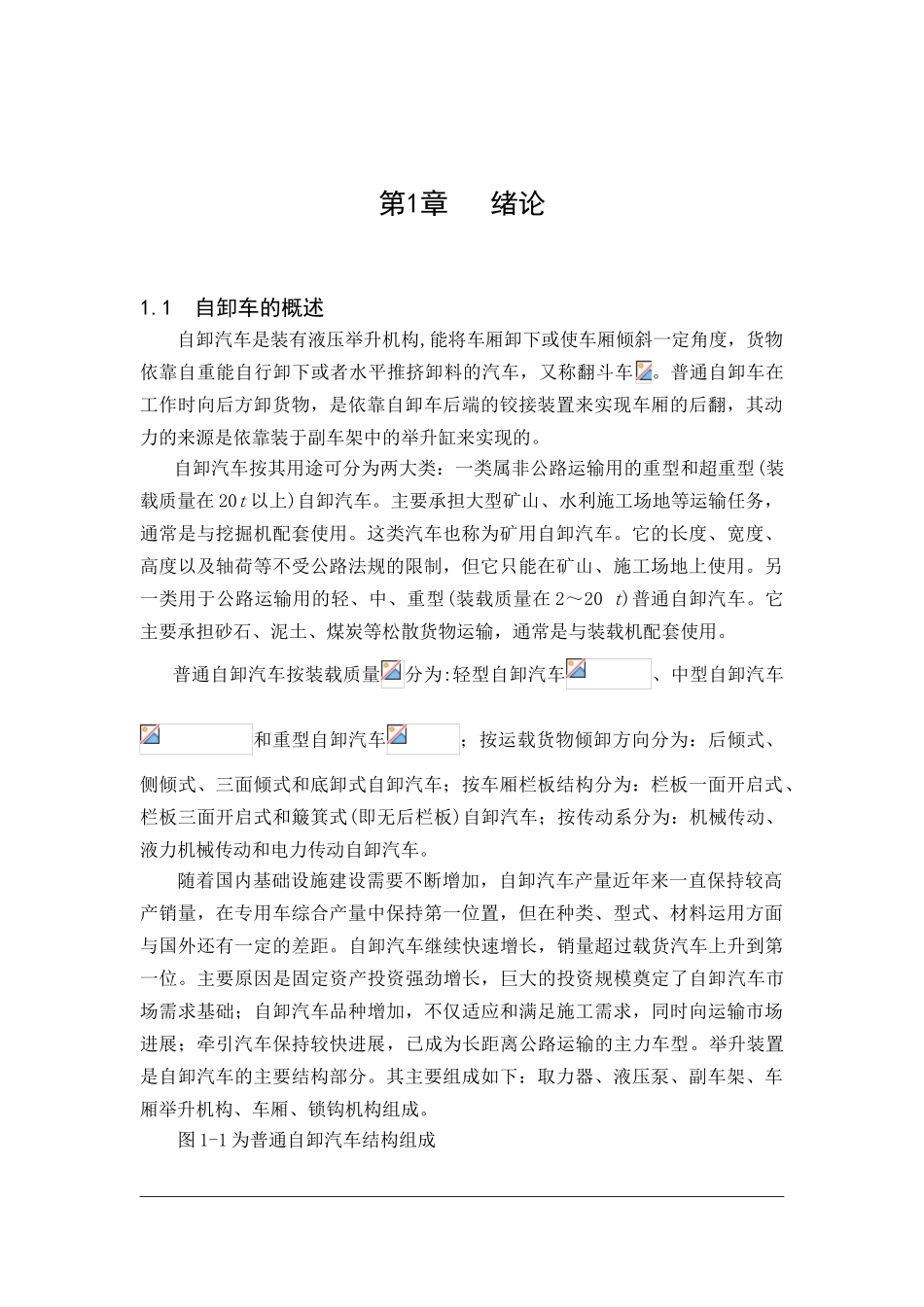

第1章绪论1.1 自卸车的概述自卸汽车是装有液压举升机构,能将车厢卸下或使车厢倾斜一定角度，货物依靠自重能自行卸下或者水平推挤卸料的汽车，又称翻斗车。普通自卸车在工作时向后方卸货物，是依靠自卸车后端的铰接装置来实现车厢的后翻，其动力的来源是依靠装于副车架中的举升缸来实现的。自卸汽车按其用途可分为两大类：一类属非公路运输用的重型和超重型(装载质量在 20t 以上)自卸汽车。主要承担大型矿山、水利施工场地等运输任务，通常是与挖掘机配套使用。这类汽车也称为矿用自卸汽车。它的长度、宽度、高度以及轴荷等不受公路法规的限制，但它只能在矿山、施工场地上使用。另一类用于公路运输用的轻、中、重型(装载质量在 2～20 t)普通自卸汽车。它主要承担砂石、泥土、煤炭等松散货物运输，通常是与装载机配套使用。普通自卸汽车按装载质量分为:轻型自卸汽车、中型自卸汽车和重型自卸汽车；按运载货物倾卸方向分为：后倾式、侧倾式、三面倾式和底卸式自卸汽车；按车厢栏板结构分为：栏板一面开启式、栏板三面开启式和簸箕式(即无后栏板)自卸汽车；按传动系分为：机械传动、液力机械传动和电力传动自卸汽车。随着国内基础设施建设需要不断增加，自卸汽车产量近年来一直保持较高产销量，在专用车综合产量中保持第一位置，但在种类、型式、材料运用方面与国外还有一定的差距。自卸汽车继续快速增长，销量超过载货汽车上升到第一位。主要原因是固定资产投资强劲增长，巨大的投资规模奠定了自卸汽车市场需求基础；自卸汽车品种增加，不仅适应和满足施工需求，同时向运输市场进展；牵引汽车保持较快进展，已成为长距离公路运输的主力车型。举升装置是自卸汽车的主要结构部分。其主要组成如下：取力器、液压泵、副车架、车厢举升机构、车厢、锁钩机构组成。图 1-1 为普通自卸汽车结构组成图 1-1 普通自卸汽车结构组成1-液压倾卸操纵装置；2-倾卸机构；3-液压油缸；4-拉杆；5-车厢；6-后铰链支座；7-安全撑杆；8-油箱；9-油泵；10-传动轴；11-取力器；在自卸汽车的设计当中，液压举升机构的设计一直处于重要的地位。这是因为液压举升机构是中型自卸汽车的重要工作系统，其设计方案的优劣直接影响着汽车的多个主要性能指标；对提高液压举升机构的设计质量和效率具有重要的意义。1.2 专用自卸汽车设计特点专用汽车与普通汽车的区别主要是改装了具有专用功能的上装部分，能完成某些特别的运输和作业功能。因此在设计上，除了要满足基本型汽车...
