串联和并联) 知识讲解

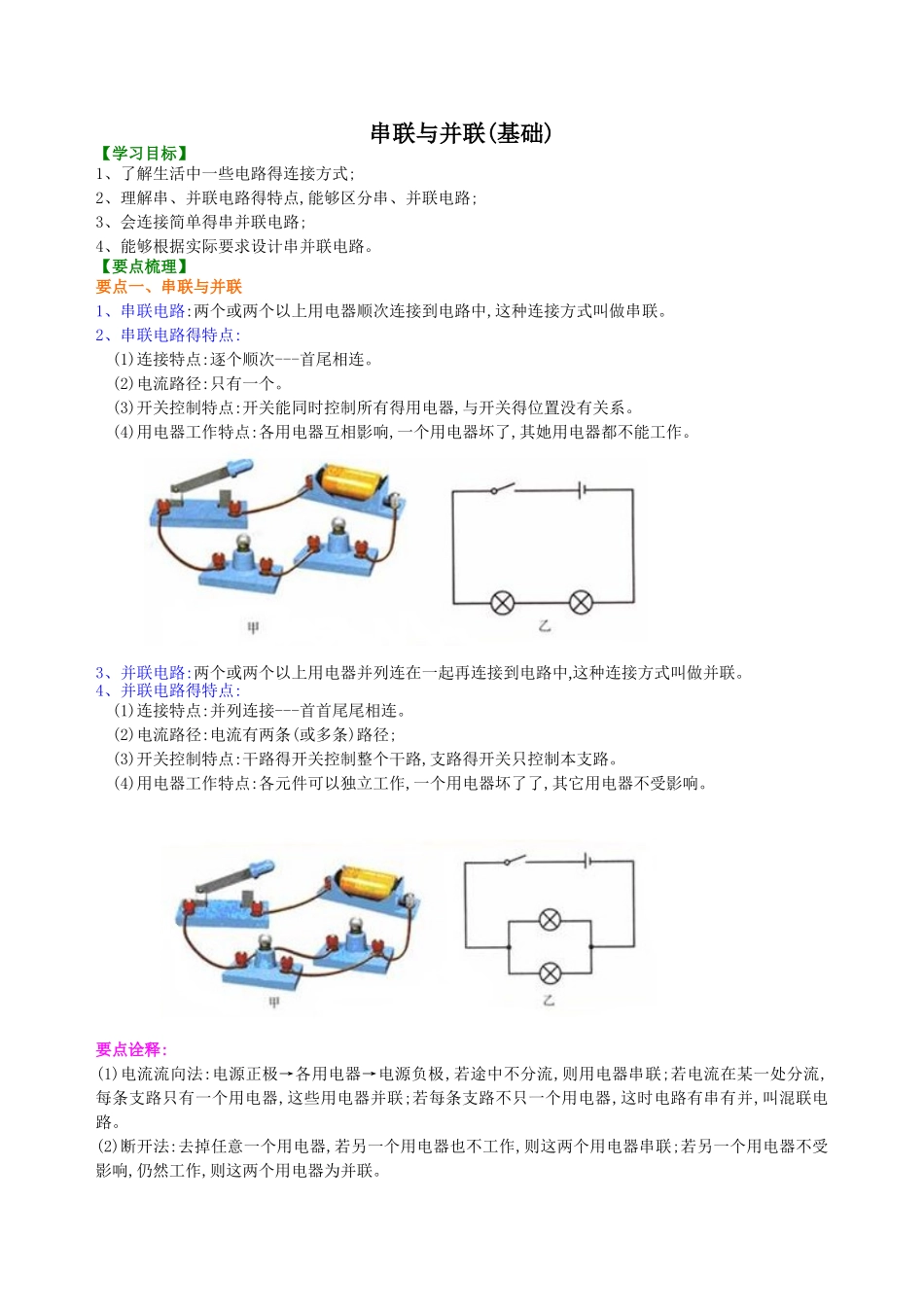

串联与并联(基础)【学习目标】1、了解生活中一些电路得连接方式;2、理解串、并联电路得特点,能够区分串、并联电路;3、会连接简单得串并联电路;4、能够根据实际要求设计串并联电路。【要点梳理】要点一、串联与并联1、串联电路:两个或两个以上用电器顺次连接到电路中,这种连接方式叫做串联。2、串联电路得特点:(1)连接特点:逐个顺次---首尾相连。(2)电流路径:只有一个。(3)开关控制特点:开关能同时控制所有得用电器,与开关得位置没有关系。(4)用电器工作特点:各用电器互相影响,一个用电器坏了,其她用电器都不能工作。 3、并联电路:两个或两个以上用电器并列连在一起再连接到电路中,这种连接方式叫做并联。4、并联电路得特点: (1)连接特点:并列连接---首首尾尾相连。(2)电流路径:电流有两条(或多条)路径; (3)开关控制特点:干路得开关控制整个干路,支路得开关只控制本支路。 (4)用电器工作特点:各元件可以独立工作,一个用电器坏了了,其它用电器不受影响。 要点诠释:(1)电流流向法:电源正极→各用电器→电源负极,若途中不分流,则用电器串联;若电流在某一处分流,每条支路只有一个用电器,这些用电器并联;若每条支路不只一个用电器,这时电路有串有并,叫混联电路。(2)断开法:去掉任意一个用电器,若另一个用电器也不工作,则这两个用电器串联;若另一个用电器不受影响,仍然工作,则这两个用电器为并联。(3)节点法:在识别电路时,不论导线有多长,只要其间没有用电器或电源,则导线得两端点都可瞧成同一点,从而找出各用电器得共同点。(4)观察结构法:将用电器接线柱编号,电流流入端为“首”电流流出端为“尾”,观察各用电器,若“首→尾→首→尾”连接为串联;若“首、首”,“尾、尾”相连,为并联。(5)经验法:对实际瞧不到连接得电路,如路灯、家庭电路,可根据她们得某些特征推断连接情况。要点二、连接串联电路与并联电路1、根据电路图连接实物图:对比电路图,从电源正极出发,逐个顺次地将实物图中得各元件连接起来即可。(1)在电路图中任选一条单一得回路,并对比这个回路在实物图中将相应得元件连接好。(2)对比电路图,把所选回路以外得元件分别补连到实物图得相应位置,在连入回路以外得元件时,要找出电路中电流得分流点与会合点,将回路以外得元件连接在两点之间。这里要特别注意实物图中元件得连接顺序必须与电路图中各元件得顺序一致。 2、根据实物图连接电路图:要用规定得电路符号代替实物,根据实物得连接方式画出法律规范得电路图。(1)电路图中各元件摆放得位...
