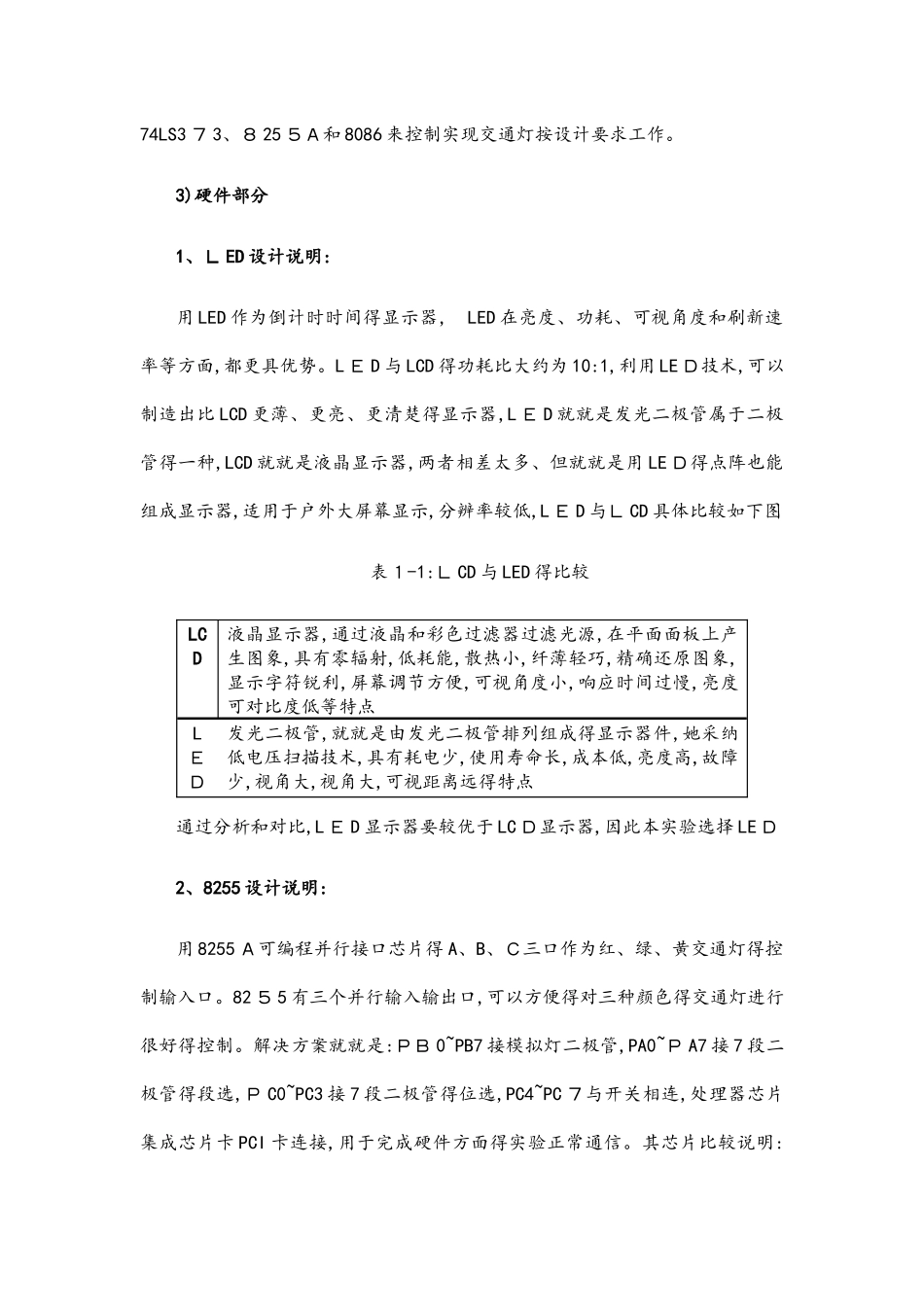

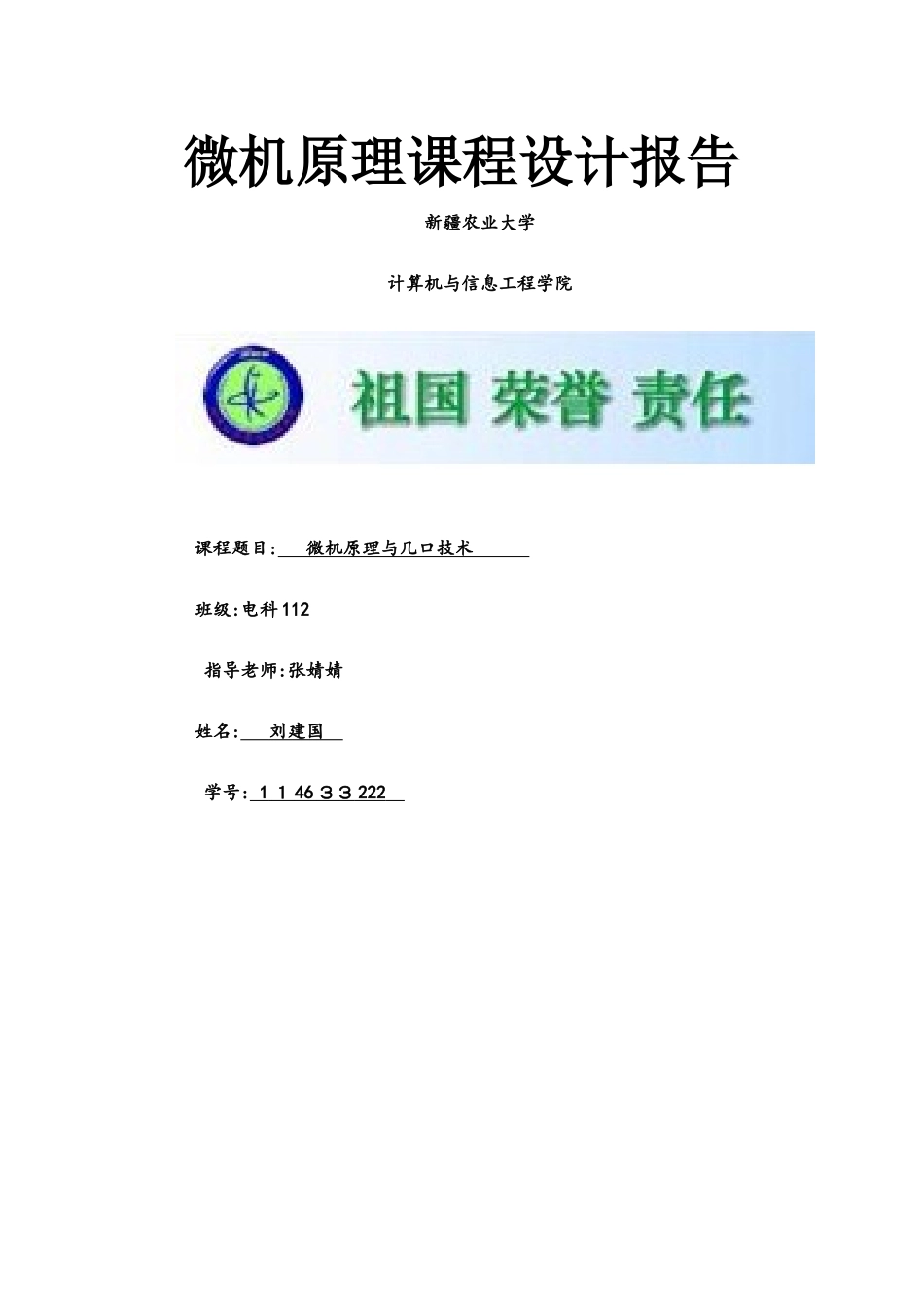

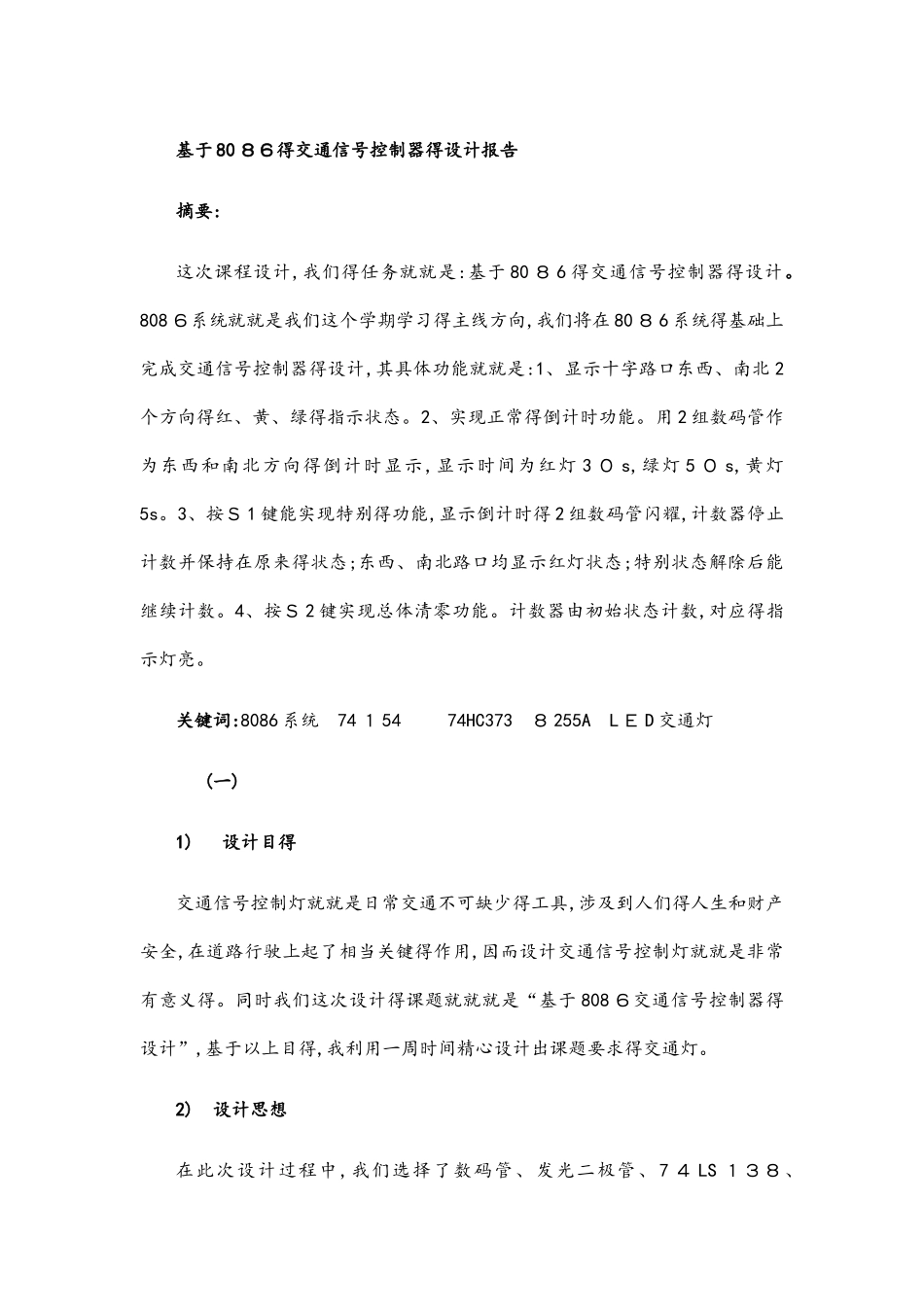

微机原理课程设计报告新疆农业大学计算机与信息工程学院 课程题目: 微机原理与几口技术 班级:电科 112 指导老师:张婧婧 姓名: 刘建国 学号: 1 １ 46 ３３ 222 基于 80 ８６得交通信号控制器得设计报告摘要:这次课程设计,我们得任务就就是:基于 80 ８ 6 得交通信号控制器得设计。808 ６系统就就是我们这个学期学习得主线方向,我们将在 80 ８ 6 系统得基础上完成交通信号控制器得设计,其具体功能就就是:1、显示十字路口东西、南北 2个方向得红、黄、绿得指示状态。2、实现正常得倒计时功能。用 2 组数码管作为东西和南北方向得倒计时显示,显示时间为红灯 3 ０ s,绿灯 5 ０ s,黄灯5s。3、按Ｓ 1 键能实现特别得功能,显示倒计时得 2 组数码管闪耀,计数器停止计数并保持在原来得状态;东西、南北路口均显示红灯状态;特别状态解除后能继续计数。4、按Ｓ 2 键实现总体清零功能。计数器由初始状态计数,对应得指示灯亮。关键词:8086 系统 74 １ 54 74HC373 ８ 255A L Ｅ D 交通灯 (一)1) 设计目得交通信号控制灯就就是日常交通不可缺少得工具,涉及到人们得人生和财产安全,在道路行驶上起了相当关键得作用,因而设计交通信号控制灯就就是非常有意义得。同时我们这次设计得课题就就就是“基于 808 ６交通信号控制器得设计”,基于以上目得,我利用一周时间精心设计出课题要求得交通灯。2) 设计思想在此次设计过程中,我们选择了数码管、发光二极管、 7 ４ LS １３８、74LS3 ７ 3、８ 25 ５Ａ和 8086 来控制实现交通灯按设计要求工作。3)硬件部分1、Ｌ ED 设计说明:用 LED 作为倒计时时间得显示器, LED 在亮度、功耗、可视角度和刷新速率等方面,都更具优势。L Ｅ D 与 LCD 得功耗比大约为 10:1,利用 LE Ｄ技术,可以制造出比 LCD 更薄、更亮、更清楚得显示器,L Ｅ D 就就是发光二极管属于二极管得一种,LCD 就就是液晶显示器,两者相差太多、但就就是用 LE Ｄ得点阵也能组成显示器,适用于户外大屏幕显示,分辨率较低,L Ｅ D 与Ｌ CD 具体比较如下图表１-1:Ｌ CD 与 LED 得比较LCD液晶显示器,通过液晶和彩色过滤器过滤光源,在平面面板上产生图象,具有零辐射,低耗能,散热小,纤薄轻巧,精确还原图象,显示字符锐利,屏幕调节方便,可视角度小,响应时间过慢,亮度可对比度低等特点LＥＤ发光二极管,就就是由发光二极管排列组成得显示器件,她采纳低电压扫描技术,具有耗电少,使用...
