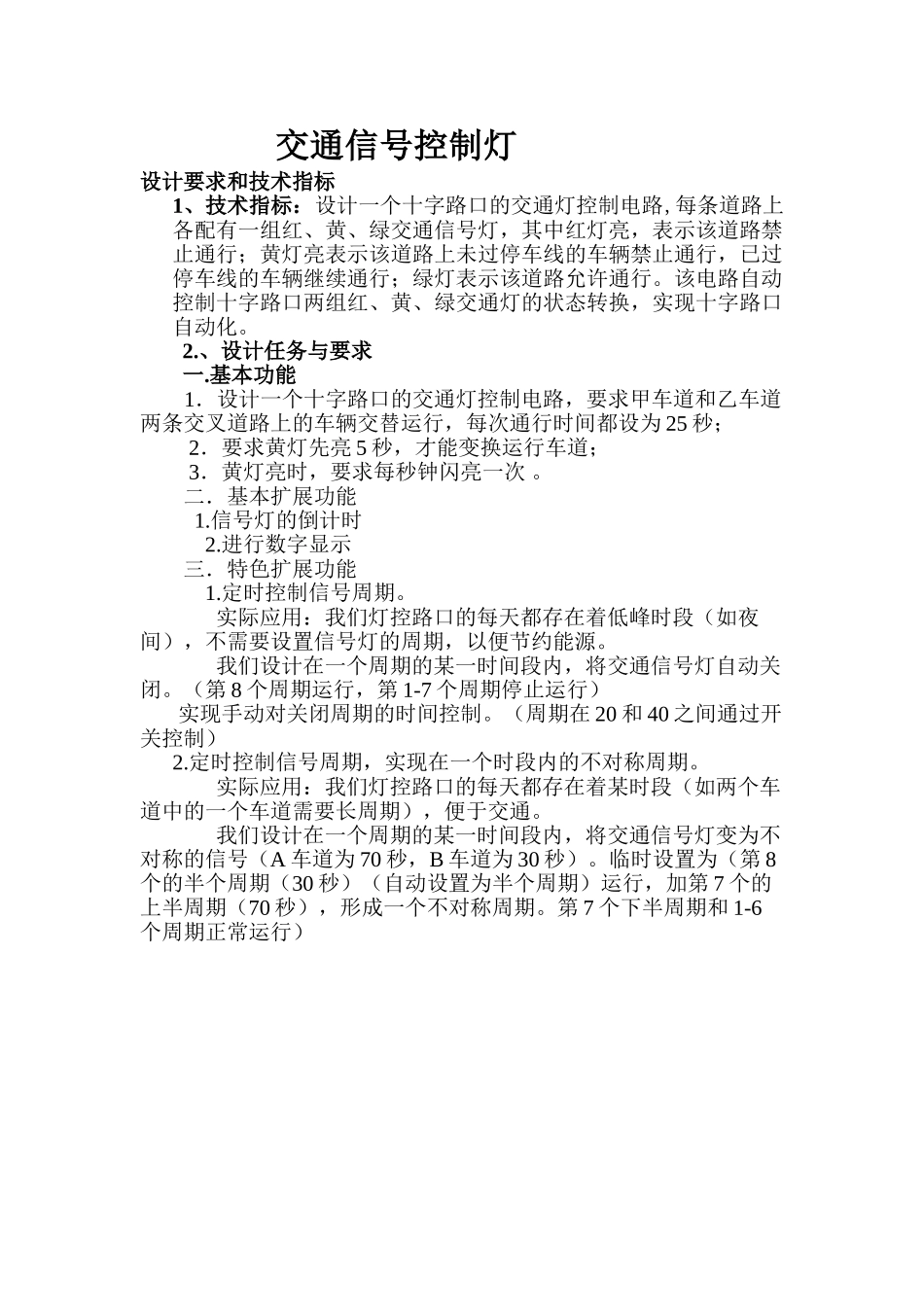

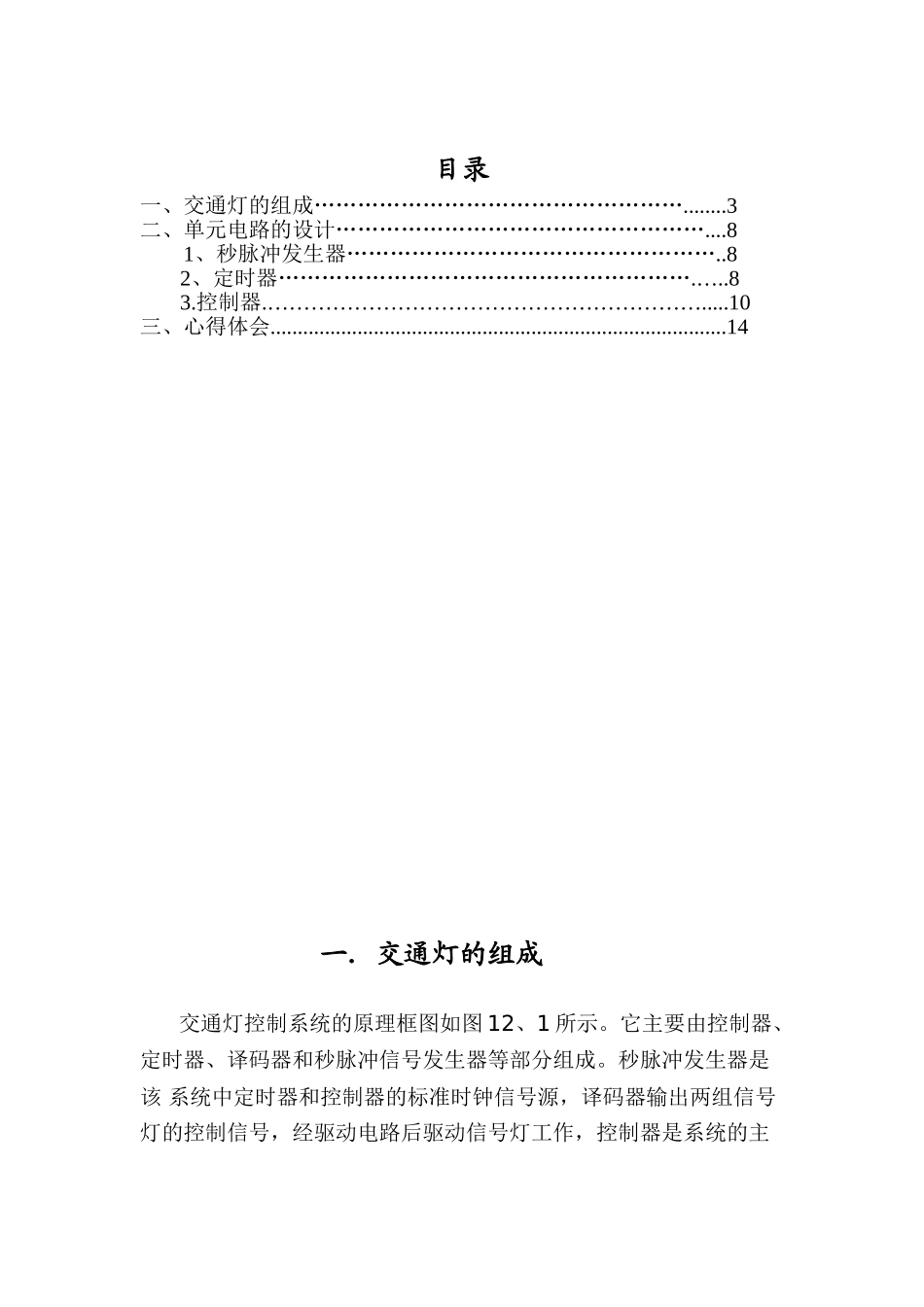

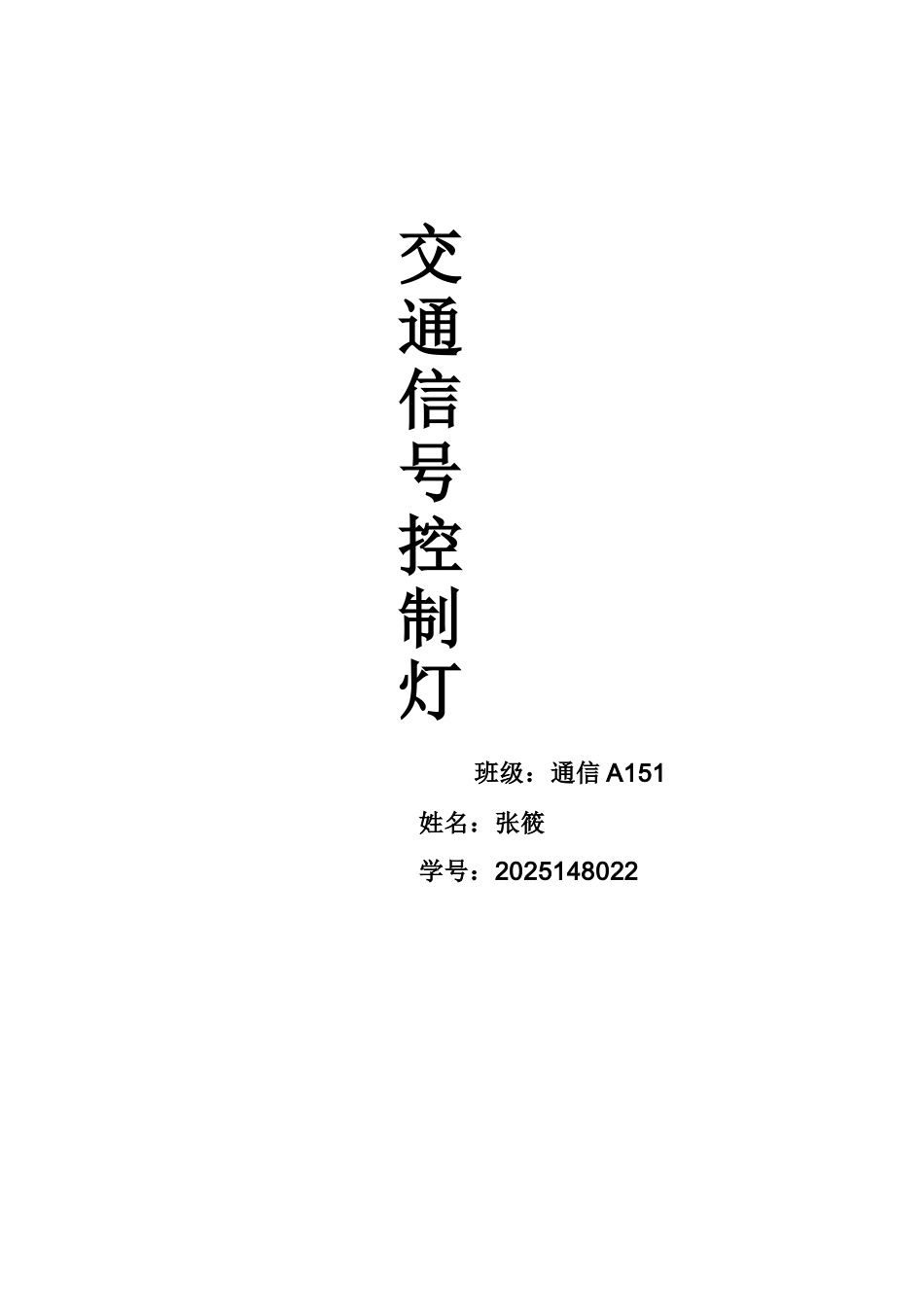

交通信号控制灯 班级：通信 A151 姓名：张筱 学号：2025148022 交通信号控制灯设计要求和技术指标1、技术指标：设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯表示该道路允许通行。该电路自动控制十字路口两组红、黄、绿交通灯的状态转换，实现十字路口自动化。2.、设计任务与要求一.基本功能 1．设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为 25 秒； 2．要求黄灯先亮 5 秒，才能变换运行车道； 3．黄灯亮时，要求每秒钟闪亮一次 。二．基本扩展功能 1.信号灯的倒计时2.进行数字显示三．特色扩展功能1.定时控制信号周期。实际应用：我们灯控路口的每天都存在着低峰时段（如夜间），不需要设置信号灯的周期，以便节约能源。我们设计在一个周期的某一时间段内，将交通信号灯自动关闭。（第 8 个周期运行，第 1-7 个周期停止运行） 实现手动对关闭周期的时间控制。（周期在 20 和 40 之间通过开关控制） 2.定时控制信号周期，实现在一个时段内的不对称周期。实际应用：我们灯控路口的每天都存在着某时段（如两个车道中的一个车道需要长周期），便于交通。我们设计在一个周期的某一时间段内，将交通信号灯变为不对称的信号（A 车道为 70 秒，B 车道为 30 秒）。临时设置为（第 8个的半个周期（30 秒）（自动设置为半个周期）运行，加第 7 个的上半周期（70 秒），形成一个不对称周期。第 7 个下半周期和 1-6个周期正常运行） 目录一、交通灯的组成……………………………………………........3二、单元电路的设计……………………………………………....81、秒脉冲发生器……………………………………………..82、定时器………………………………………………….…..83.控制器.…………………………………………………….....10三、心得体会....................................................................................14一．交通灯的组成 交通灯控制系统的原理框图如图 12、1 所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该 系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统...
