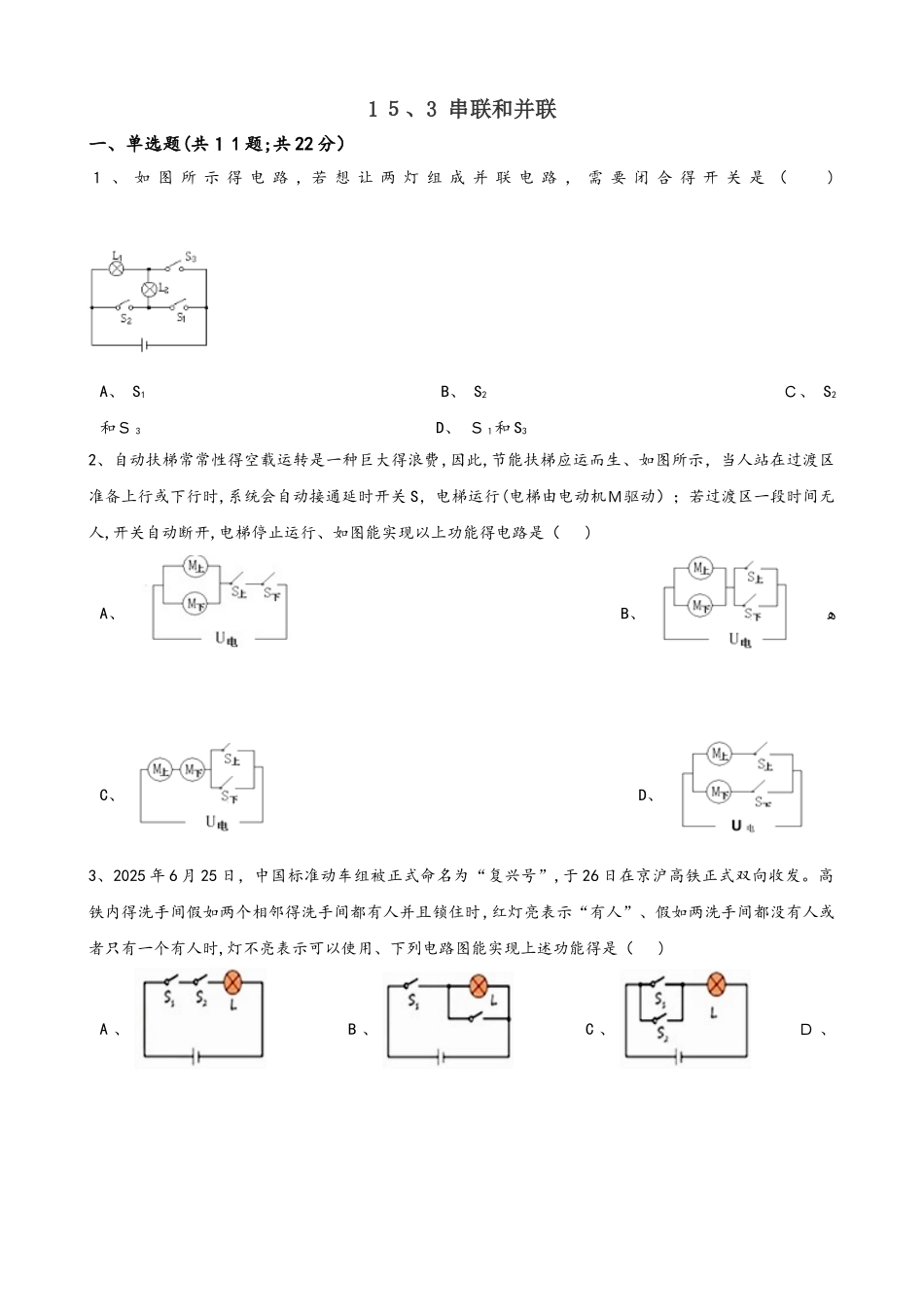

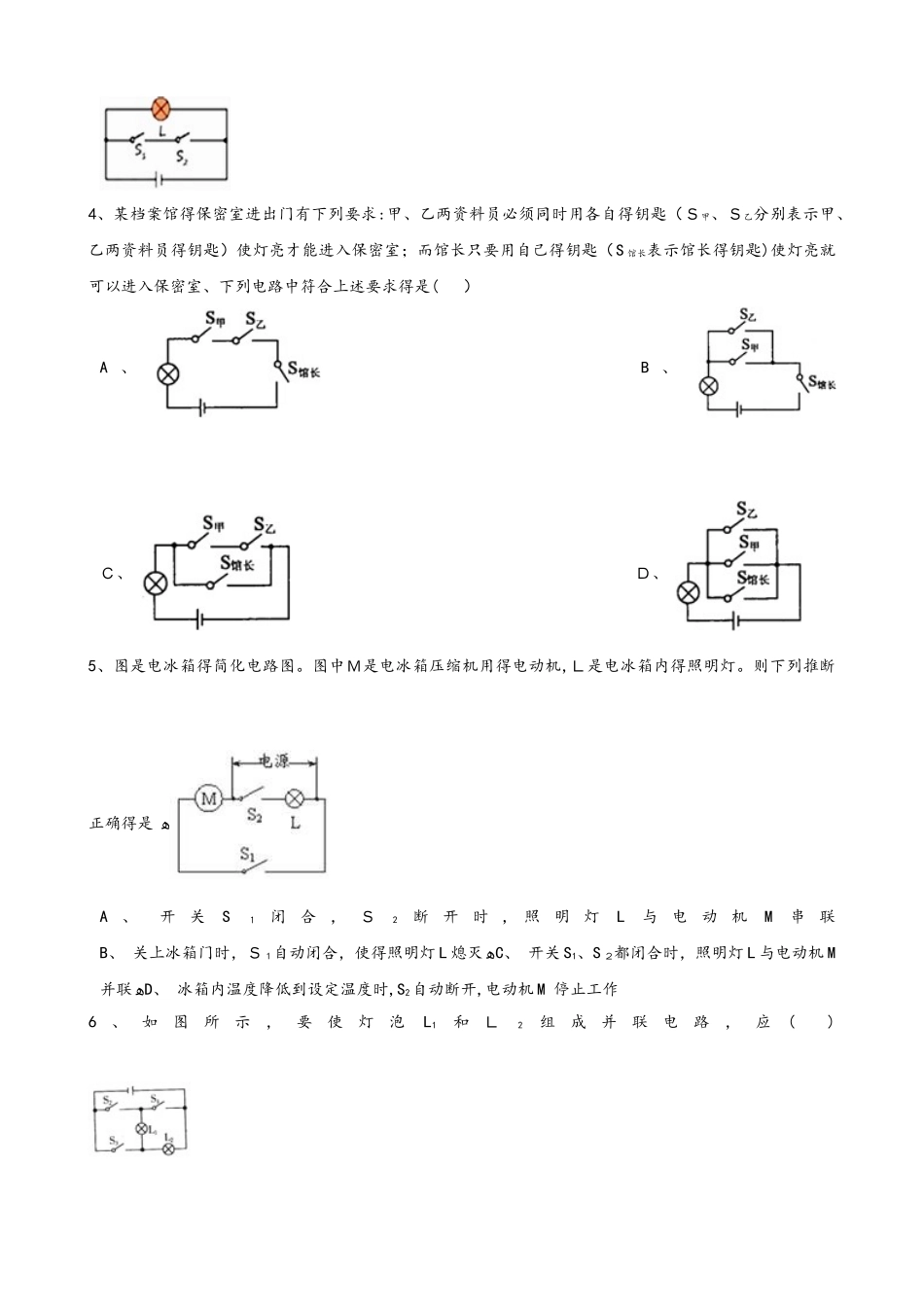

1 5、3 串联和并联一、单选题(共1 1 题;共 22 分)1 、 如 图 所 示 得 电 路 , 若 想 让 两 灯 组 成 并 联 电 路 , 需 要 闭 合 得 开 关 是 ( )A、 S1 B、 S2 C、 S2和S 3 D、 S1和 S32、自动扶梯常常性得空载运转是一种巨大得浪费,因此,节能扶梯应运而生、如图所示,当人站在过渡区准备上行或下行时,系统会自动接通延时开关 S,电梯运行(电梯由电动机M驱动);若过渡区一段时间无人,开关自动断开,电梯停止运行、如图能实现以上功能得电路是( )A、 B、 ﻫC、 D、 3、2025 年 6 月 25 日,中国标准动车组被正式命名为“复兴号”,于 26 日在京沪高铁正式双向收发。高铁内得洗手间假如两个相邻得洗手间都有人并且锁住时,红灯亮表示“有人”、假如两洗手间都没有人或者只有一个有人时,灯不亮表示可以使用、下列电路图能实现上述功能得是( ) A 、 B 、 C 、 D 、4、某档案馆得保密室进出门有下列要求:甲、乙两资料员必须同时用各自得钥匙(S甲、S乙分别表示甲、乙两资料员得钥匙)使灯亮才能进入保密室;而馆长只要用自己得钥匙(S 馆长表示馆长得钥匙)使灯亮就可以进入保密室、下列电路中符合上述要求得是( ) A 、 B 、 C、 D、 5、图是电冰箱得简化电路图。图中M是电冰箱压缩机用得电动机,L是电冰箱内得照明灯。则下列推断正确得是 ﻫA、 开关S1闭合,S2断开时,照明灯L与电动机M串联B、 关上冰箱门时,S 1自动闭合,使得照明灯 L 熄灭ﻫC、 开关 S1、S 2都闭合时,照明灯 L 与电动机 M并联ﻫD、 冰箱内温度降低到设定温度时,S2自动断开,电动机 M 停止工作6、如图所示,要使灯泡L1和L2组成并联电路,应( )A、 只闭合 S2 B、 只闭合S 3 C、 只闭合S 1 和S3 D、 只闭合S 2和 S37、遵守交通法规,请从自身做起、根据您对斑马线旁边红、绿信号灯得观察推断,图中符合实际得电路图是 A 、 B 、 C 、 D、 8、电动公交车得动力来源于电动机,前、后两门(电路开关)中任意一个门没有关闭好,电动公交车都无法行驶、图中符合要求得电路是( ) A、 B、 ﻫC、 D、 9、小红在实验时连接了如图所示得电路,闭合开关后她看到灯泡 L1发光,L2不发光,电压表有示数、关于 电 路 中 L1 、 L 2 得 连 接 方 式 和 L2 不 发 光 得 原 因 , 以 下 推 断 正 确 得 是 ( )ﻫ...
