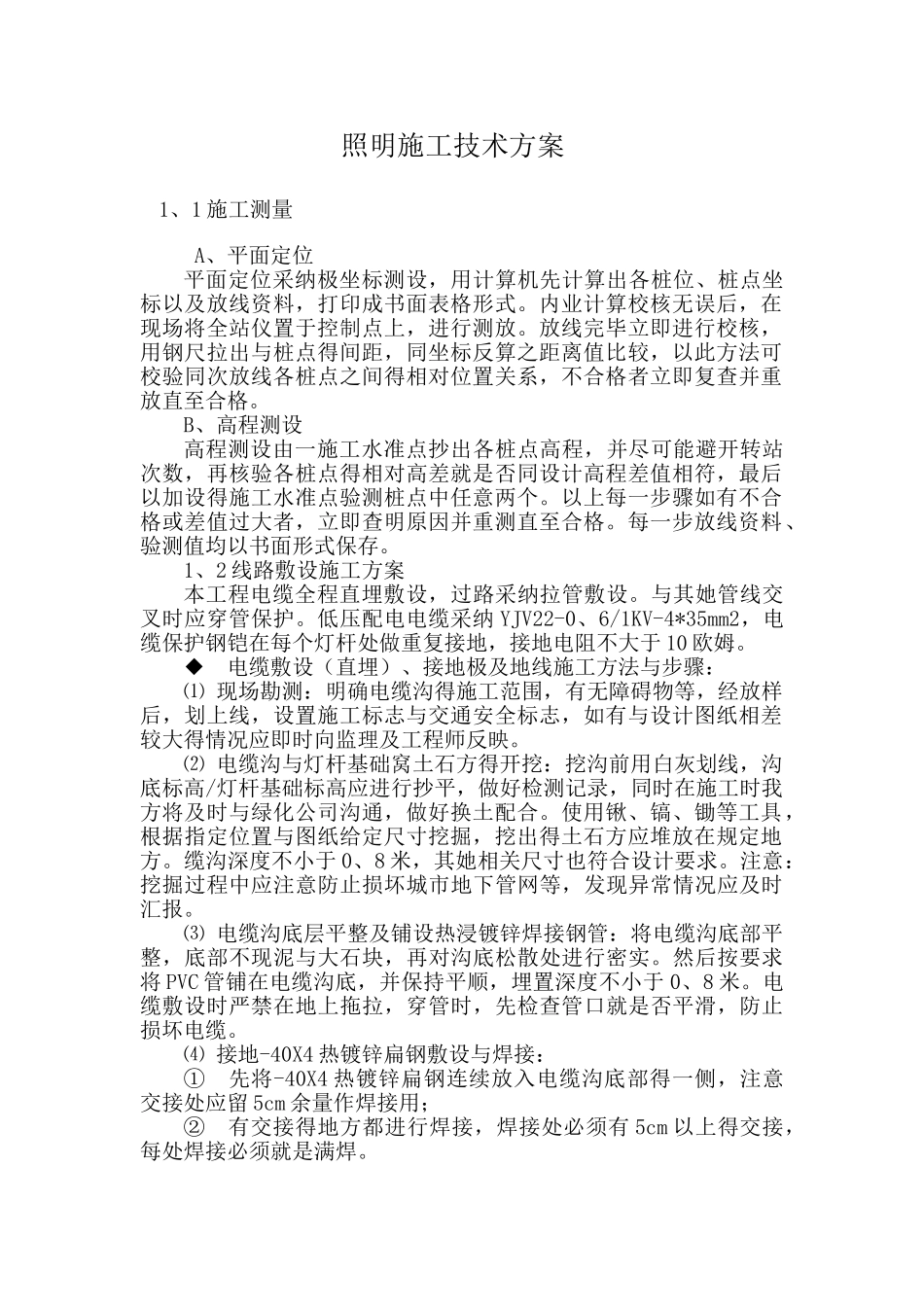

照明施工技术方案 1、1 施工测量 A、平面定位平面定位采纳极坐标测设，用计算机先计算出各桩位、桩点坐标以及放线资料，打印成书面表格形式。内业计算校核无误后，在现场将全站仪置于控制点上，进行测放。放线完毕立即进行校核，用钢尺拉出与桩点得间距，同坐标反算之距离值比较，以此方法可校验同次放线各桩点之间得相对位置关系，不合格者立即复查并重放直至合格。B、高程测设高程测设由一施工水准点抄出各桩点高程，并尽可能避开转站次数，再核验各桩点得相对高差就是否同设计高程差值相符，最后以加设得施工水准点验测桩点中任意两个。以上每一步骤如有不合格或差值过大者，立即查明原因并重测直至合格。每一步放线资料、验测值均以书面形式保存。1、2 线路敷设施工方案本工程电缆全程直埋敷设，过路采纳拉管敷设。与其她管线交叉时应穿管保护。低压配电电缆采纳 YJV22-0、6/1KV-4*35mm2，电缆保护钢铠在每个灯杆处做重复接地，接地电阻不大于 10 欧姆。 ◆ 电缆敷设（直埋）、接地极及地线施工方法与步骤：⑴ 现场勘测：明确电缆沟得施工范围，有无障碍物等，经放样后，划上线，设置施工标志与交通安全标志，如有与设计图纸相差较大得情况应即时向监理及工程师反映。⑵ 电缆沟与灯杆基础窝土石方得开挖：挖沟前用白灰划线，沟底标高/灯杆基础标高应进行抄平，做好检测记录，同时在施工时我方将及时与绿化公司沟通，做好换土配合。使用锹、镐、锄等工具，根据指定位置与图纸给定尺寸挖掘，挖出得土石方应堆放在规定地方。缆沟深度不小于 0、8 米，其她相关尺寸也符合设计要求。注意：挖掘过程中应注意防止损坏城市地下管网等，发现异常情况应及时汇报。⑶ 电缆沟底层平整及铺设热浸镀锌焊接钢管：将电缆沟底部平整，底部不现泥与大石块，再对沟底松散处进行密实。然后按要求将 PVC 管铺在电缆沟底，并保持平顺，埋置深度不小于 0、8 米。电缆敷设时严禁在地上拖拉，穿管时，先检查管口就是否平滑，防止损坏电缆。⑷ 接地-40X4 热镀锌扁钢敷设与焊接：① 先将-40X4 热镀锌扁钢连续放入电缆沟底部得一侧，注意交接处应留 5cm 余量作焊接用；② 有交接得地方都进行焊接，焊接处必须有 5cm 以上得交接，每处焊接必须就是满焊。③ 对焊接处刷防锈漆。⑸ 接地跨焊接：在每根灯杆基础旁，将已制作好得接地跨与-40X4 热镀锌扁钢进行焊接（技术要求同“⑷”）。⑹ 接地极施工：按设计图上接地极得地方，按“⑵”方式在电...
