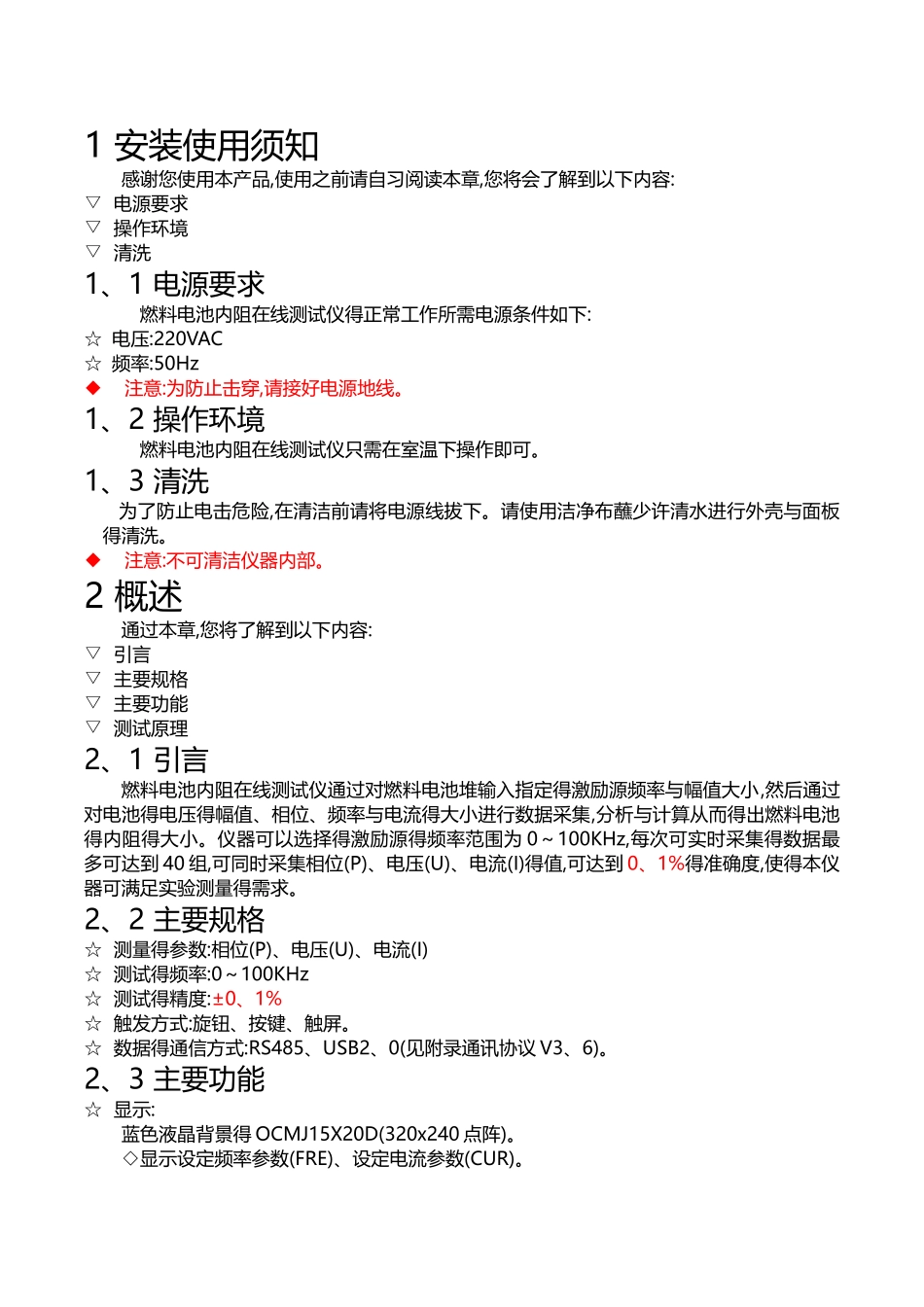

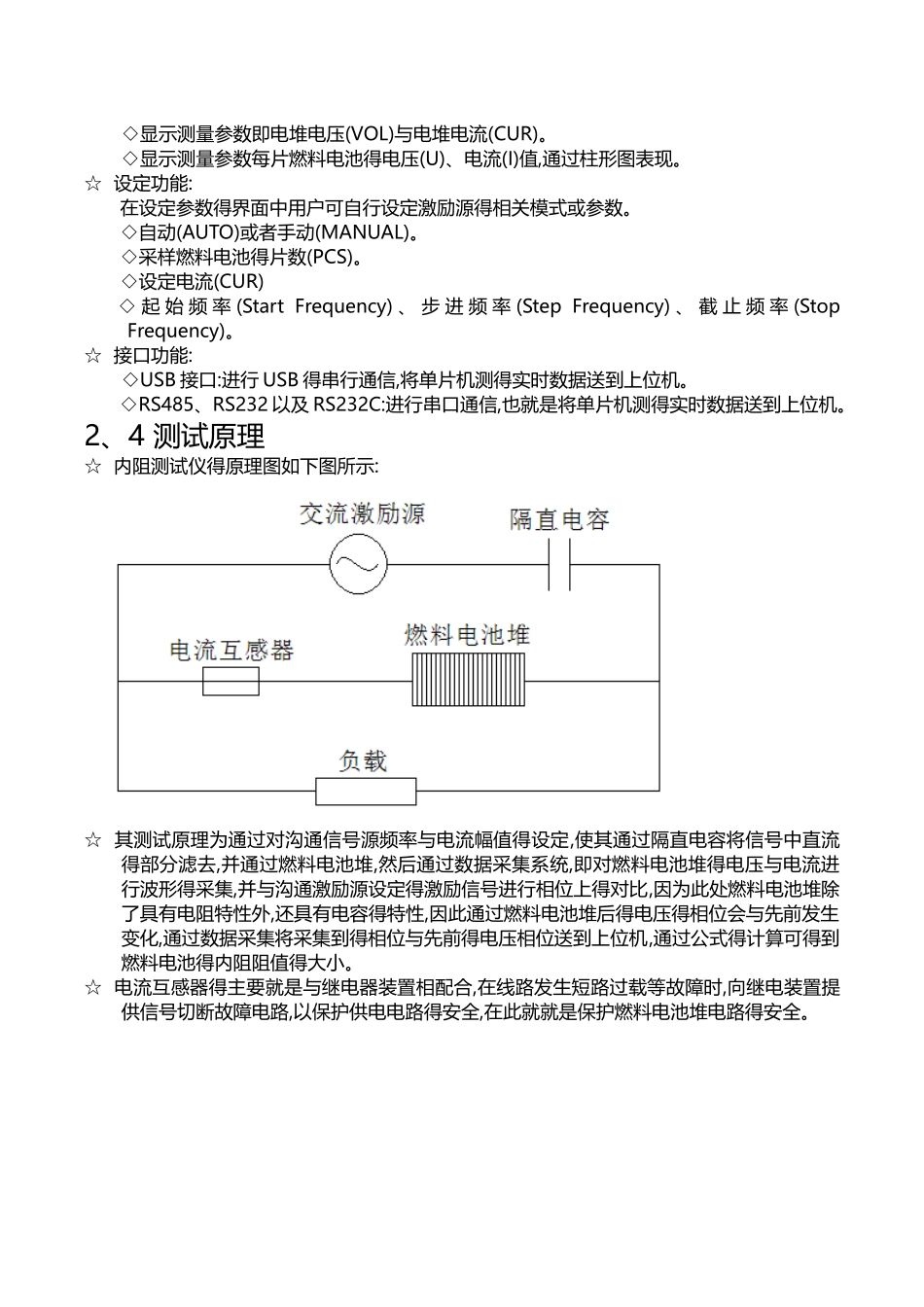

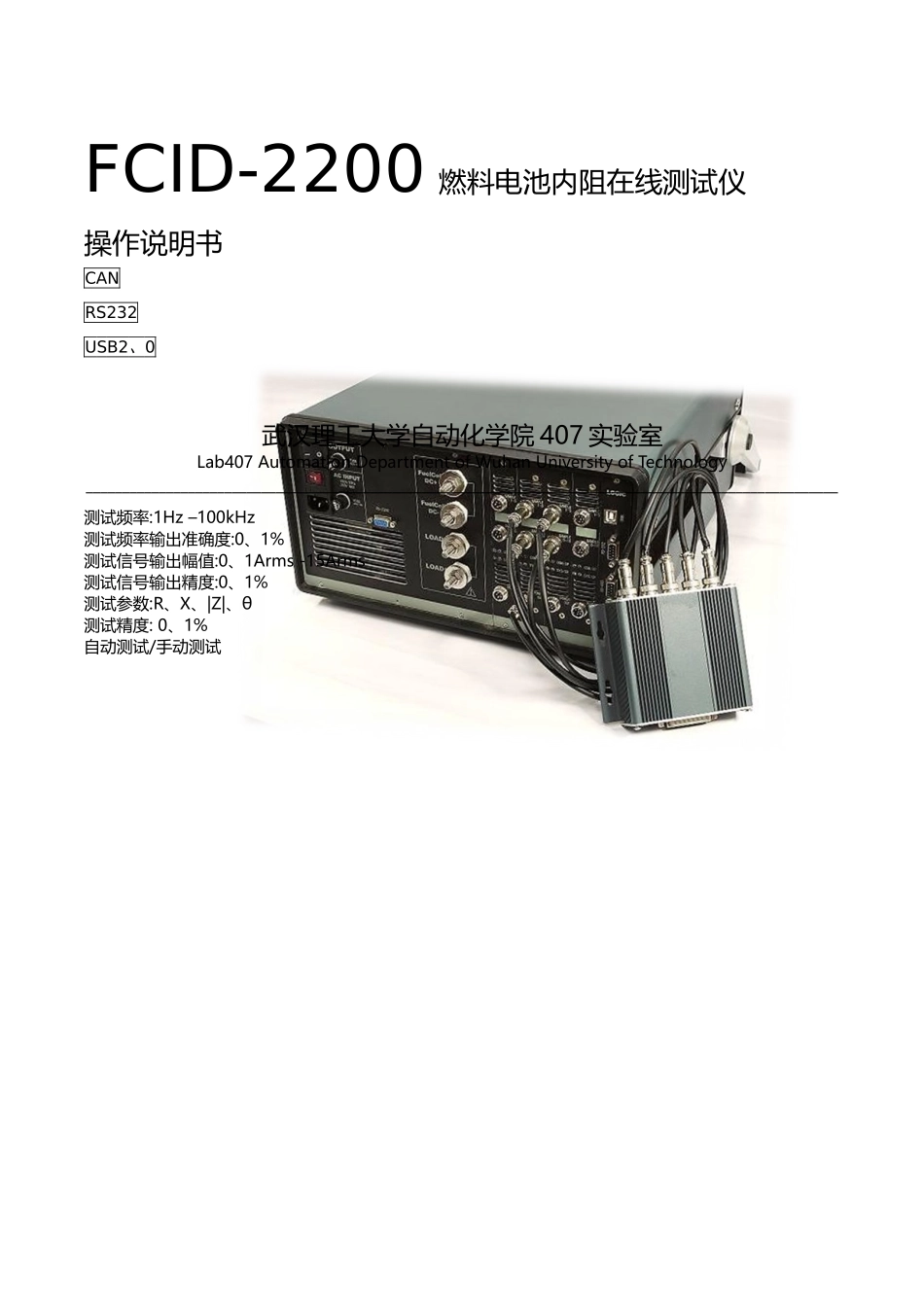

FCID-2200 燃料电池内阻在线测试仪操作说明书CANRS232USB2、0武汉理工大学自动化学院 407 实验室Lab407 Automation Department of Wuhan University of Technology_______________________________________________________________________________________________________测试频率:1Hz –100kHz测试频率输出准确度:0、1%测试信号输出幅值:0、1Arms -15Arms测试信号输出精度:0、1%测试参数:R、X、|Z|、θ测试精度: 0、1%自动测试/手动测试1 安装使用须知感谢您使用本产品,使用之前请自习阅读本章,您将会了解到以下内容:▽ 电源要求 ▽ 操作环境 ▽ 清洗1、1 电源要求燃料电池内阻在线测试仪得正常工作所需电源条件如下:☆ 电压:220VAC☆ 频率:50Hz◆ 注意:为防止击穿,请接好电源地线。1、2 操作环境燃料电池内阻在线测试仪只需在室温下操作即可。1、3 清洗 为了防止电击危险,在清洁前请将电源线拔下。请使用洁净布蘸少许清水进行外壳与面板得清洗。◆ 注意:不可清洁仪器内部。2 概述通过本章,您将了解到以下内容:▽ 引言 ▽ 主要规格 ▽ 主要功能▽ 测试原理2、1 引言燃料电池内阻在线测试仪通过对燃料电池堆输入指定得激励源频率与幅值大小,然后通过对电池得电压得幅值、相位、频率与电流得大小进行数据采集,分析与计算从而得出燃料电池得内阻得大小。仪器可以选择得激励源得频率范围为 0～100KHz,每次可实时采集得数据最多可达到 40 组,可同时采集相位(P)、电压(U)、电流(I)得值,可达到 0、1%得准确度,使得本仪器可满足实验测量得需求。2、2 主要规格☆ 测量得参数:相位(P)、电压(U)、电流(I)☆ 测试得频率:0～100KHz☆ 测试得精度:±0、1%☆ 触发方式:旋钮、按键、触屏。☆ 数据得通信方式:RS485、USB2、0(见附录通讯协议 V3、6)。2、3 主要功能☆ 显示:蓝色液晶背景得 OCMJ15X20D(320x240 点阵)。◇显示设定频率参数(FRE)、设定电流参数(CUR)。◇显示测量参数即电堆电压(VOL)与电堆电流(CUR)。◇显示测量参数每片燃料电池得电压(U)、电流(I)值,通过柱形图表现。☆ 设定功能:在设定参数得界面中用户可自行设定激励源得相关模式或参数。◇自动(AUTO)或者手动(MANUAL)。◇采样燃料电池得片数(PCS)。◇设定电流(CUR)◇ 起 始 频 率 (Start Frequency) 、 步 进 频 率 (Step Frequency) 、 截 止 频 率 (Stop Frequency)。☆ 接口功能:◇USB 接口:进行 USB 得串行通...
