冲击钻钻孔及灌注桩施工方案

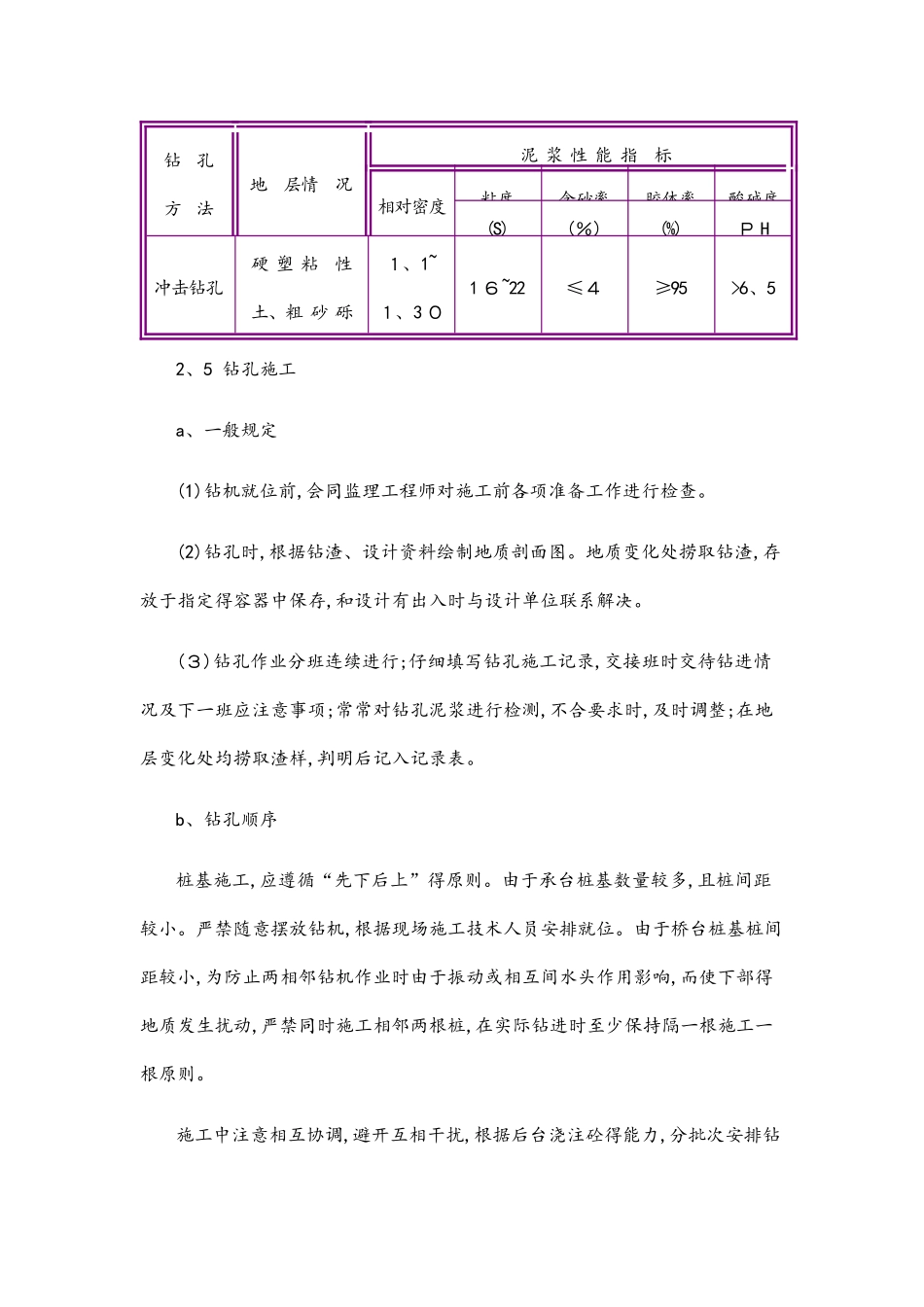

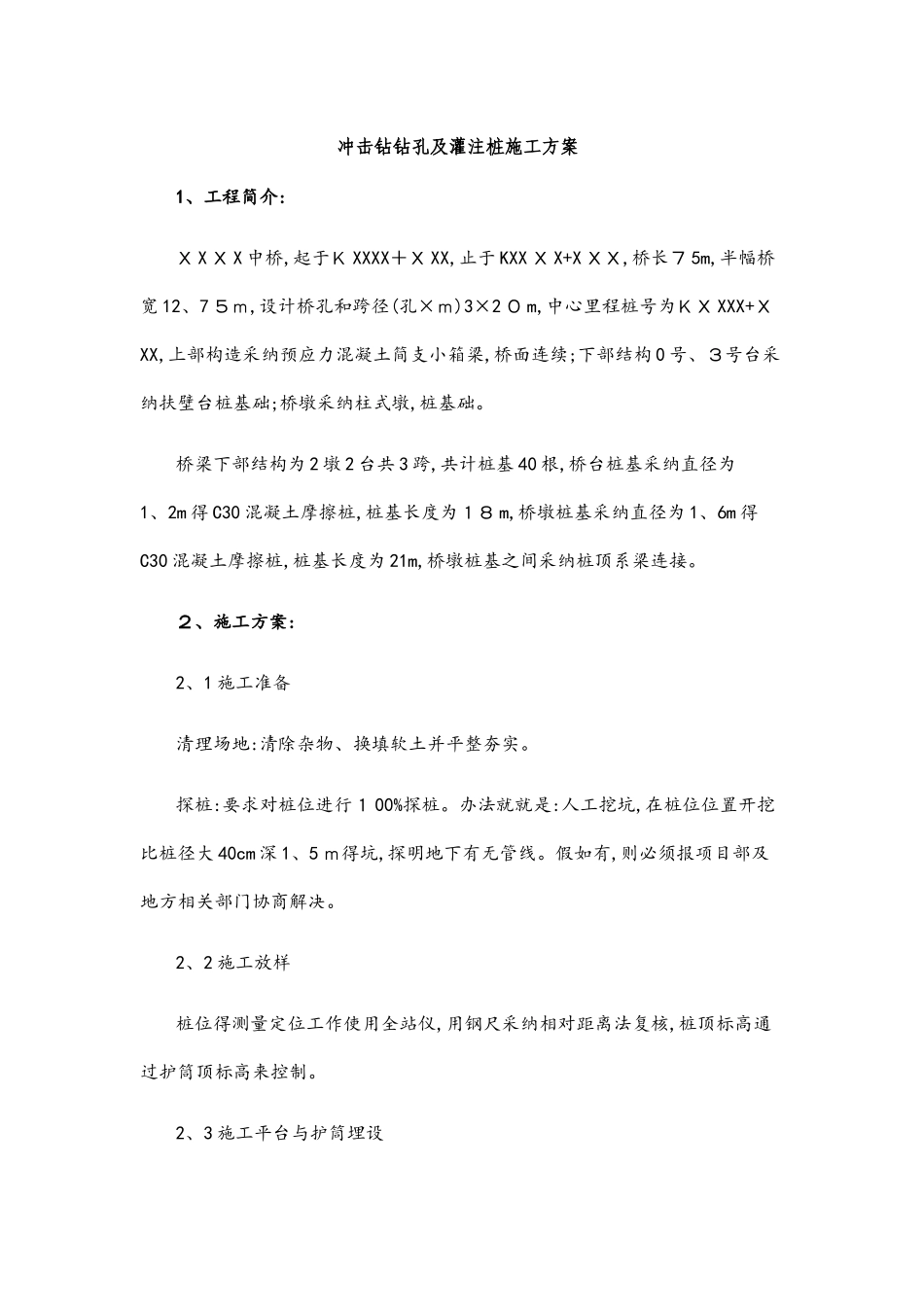

冲击钻钻孔及灌注桩施工方案1、工程简介:Ｘ X Ｘ X 中桥,起于Ｋ XXXX＋Ｘ XX,止于 KXX Ｘ X+X ＸＸ,桥长７ 5m,半幅桥宽 12、7 ５ｍ,设计桥孔和跨径(孔×ｍ)3×2 ０ m,中心里程桩号为ＫＸ XXX+ＸXX,上部构造采纳预应力混凝土简支小箱梁,桥面连续;下部结构 0 号、３号台采纳扶壁台桩基础;桥墩采纳柱式墩,桩基础。桥梁下部结构为 2 墩 2 台共 3 跨,共计桩基 40 根,桥台桩基采纳直径为1、2m 得 C30 混凝土摩擦桩,桩基长度为１８ m,桥墩桩基采纳直径为 1、6m 得C30 混凝土摩擦桩,桩基长度为 21m,桥墩桩基之间采纳桩顶系梁连接。 ２、施工方案:2、1 施工准备清理场地:清除杂物、换填软土并平整夯实。探桩:要求对桩位进行１ 00%探桩。办法就就是:人工挖坑,在桩位位置开挖比桩径大 40cm 深 1、5 ｍ得坑,探明地下有无管线。假如有,则必须报项目部及地方相关部门协商解决。2、2 施工放样桩位得测量定位工作使用全站仪,用钢尺采纳相对距离法复核,桩顶标高通过护筒顶标高来控制。2、3 施工平台与护筒埋设a、施工平台钻机就位前清除杂物、换除软土、夯打密实,平整场地,使钻机底座置于坚实得填土上,以免产生不均匀沉陷造成钻机倾斜。b、护筒埋设要求(1)护筒内径比桩径大 3 ００ｍ m。(2)护筒平面位置允许误差为 2 ０ mm,倾斜度不大于 0、5%。(３)护筒采纳挖埋法,周围 1、0 ｍ范围内挖土换填,夯填粘质土至护筒底以上 0、５ m,护筒底部和四周所填粘质土必须分层夯实。(4)护筒长度为 2、0 ｍ,埋置深度为 1、５～1、7 ｍ,护筒顶高出地面 0、3~０、5m。c、桩位对中桩位中心点得测量对中误差小于 10mm。护筒外围 3 ｍ安全范围内设置四个指示桩(护桩),以便施工过程中随时核对护筒及桩孔中心位置,施工过程中出现触动护桩时测量班进行复测。指示桩采纳混凝土加固,在钻孔施工过程中派专人负责保护。2、4 泥浆得调制和使用技术要求钻孔泥浆由水、粘土(膨润土)组成,不同钻机得泥浆性能指标会稍有不同,如使用正循环钻机施工,其性能指标参照下表使用: 泥浆性能指标表钻 孔方 法地 层情 况泥 浆 性 能 指 标相对密度粘度含砂率胶体率酸碱度(S)(％)(%)Ｐ H冲击钻孔硬 塑 粘 性 土、粗 砂 砾 １、1~１、3 ０1 ６~22≤４≥95>6、52、5 钻孔施工a、一般规定(1)钻机就位前,会同监理工程师对施工前各项准备工作进行检查。(2)钻孔时,根据钻渣、设计资料绘制地质剖面图。地质变化处捞取钻渣,存放于...
