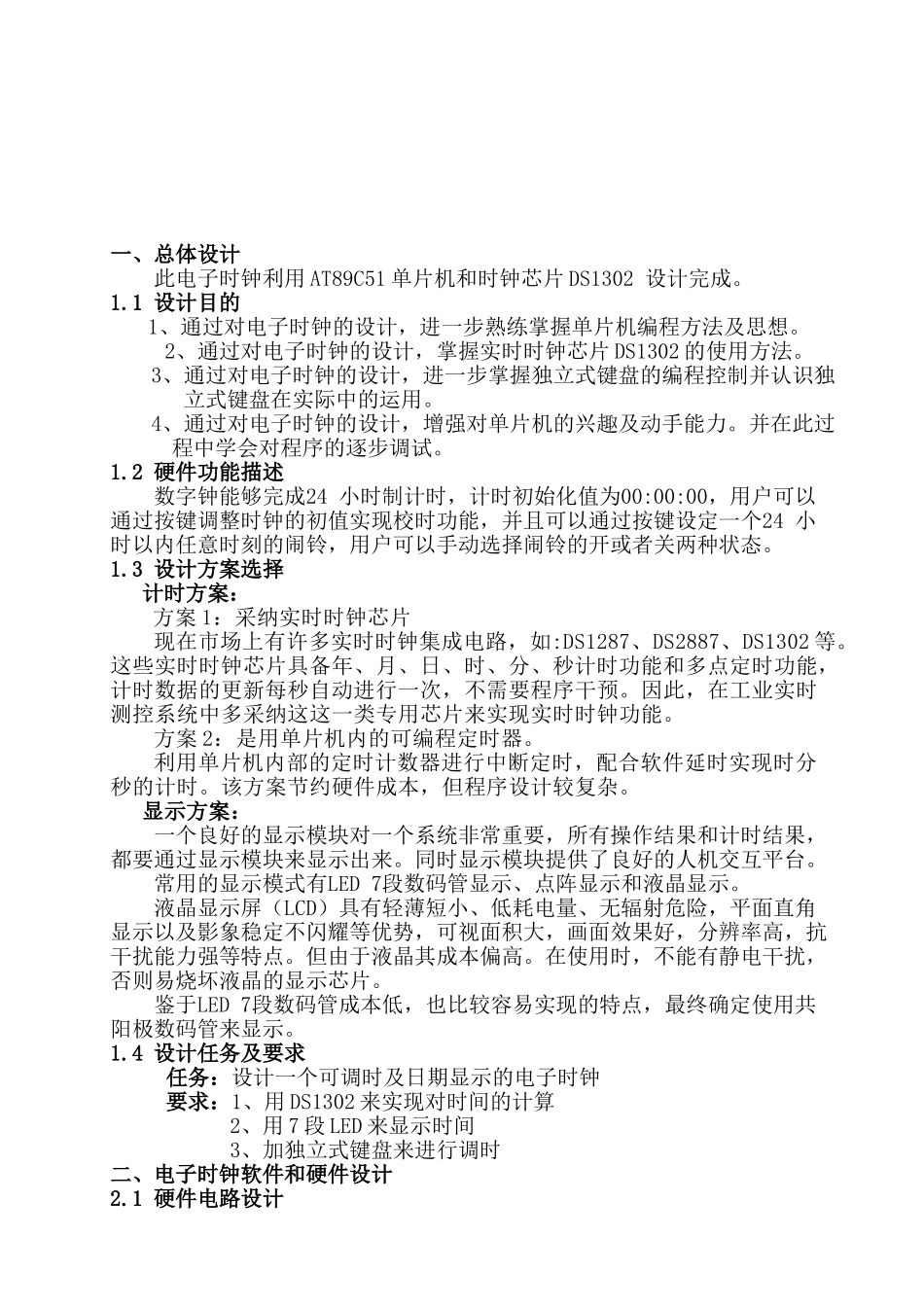

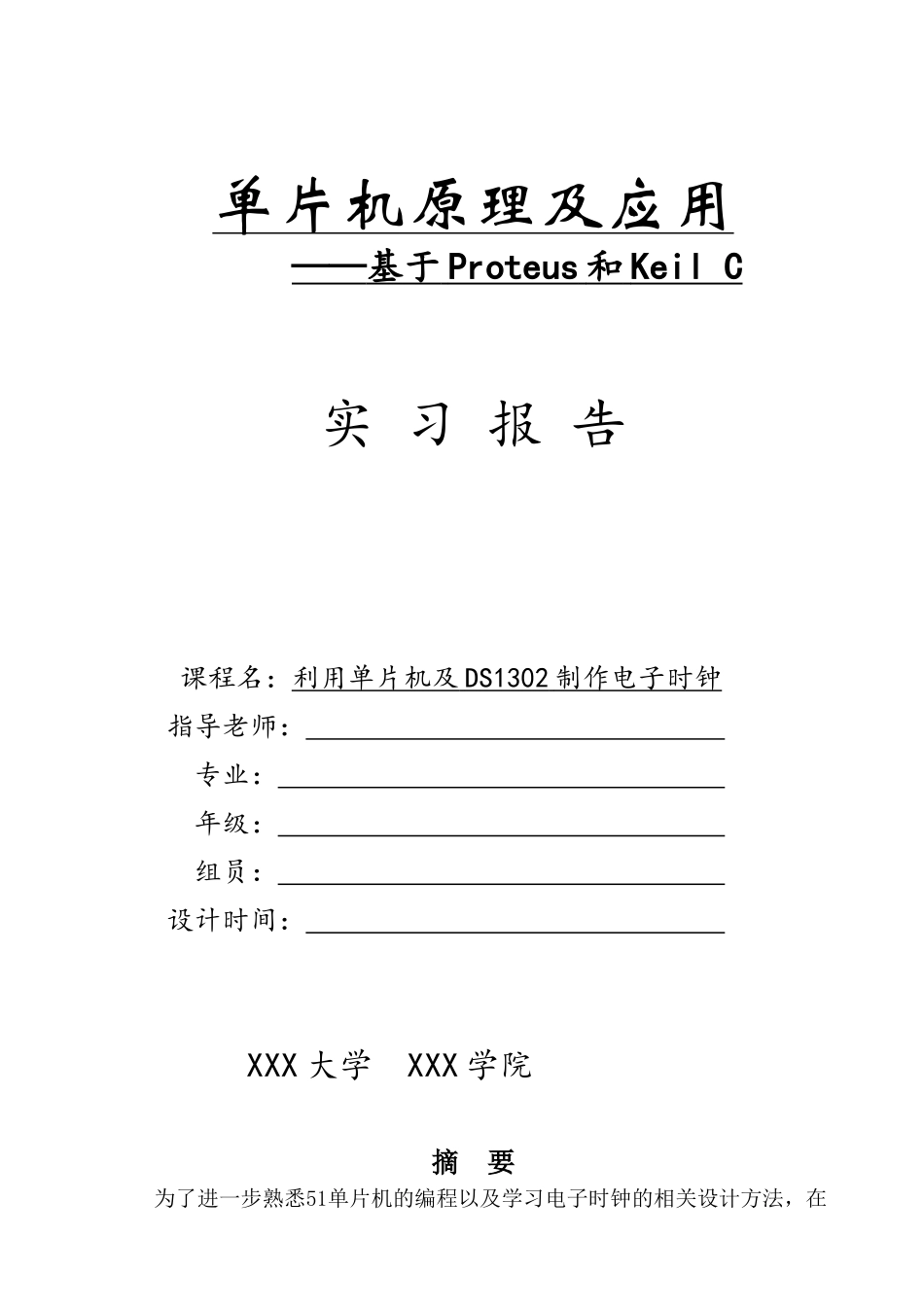

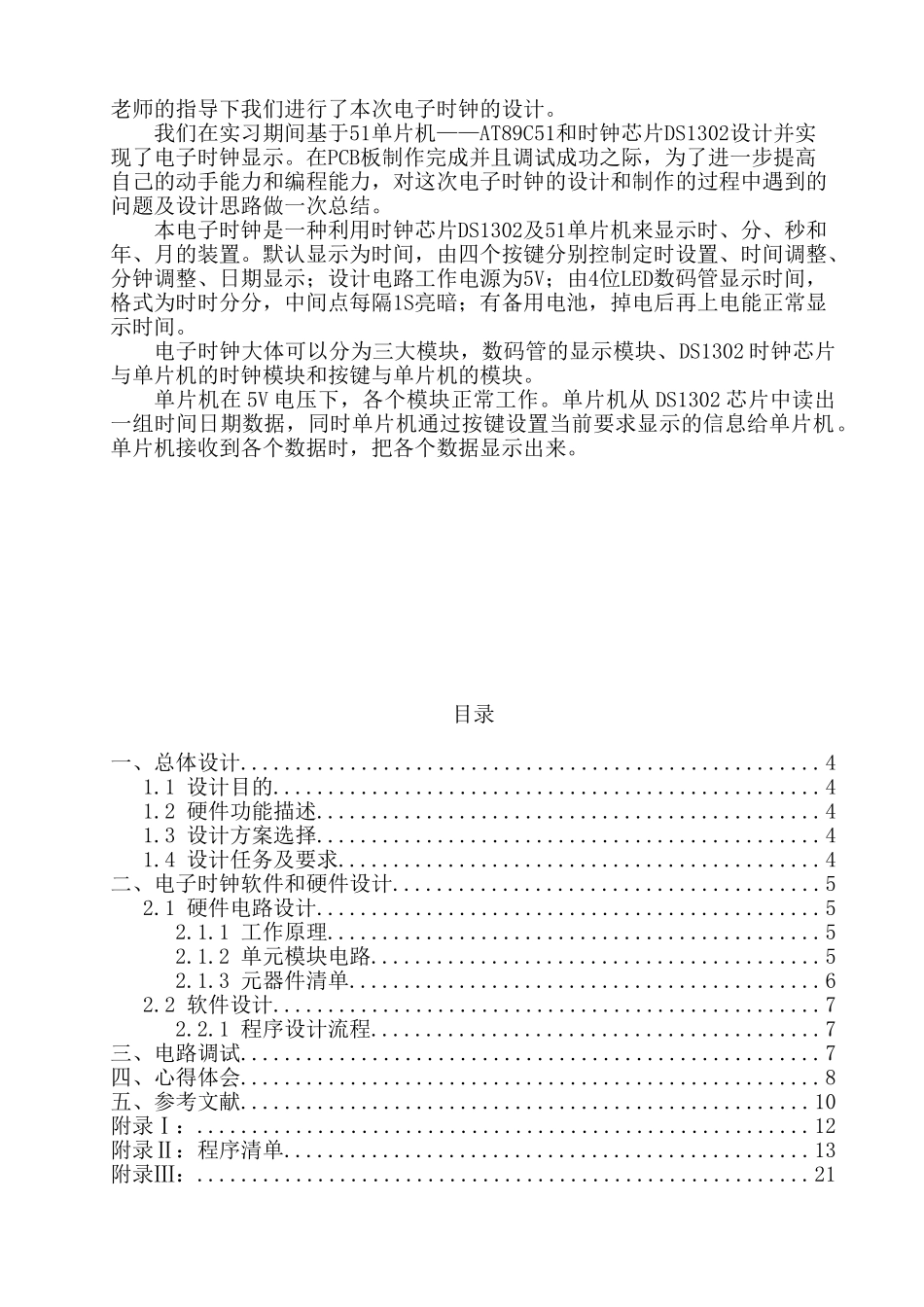

单片机原理及应用—— 基于 Proteus 和 Keil C 实 习 报 告课程名：利用单片机及 DS1302 制作电子时钟 指导老师： 专业： 年级： 组员： 设计时间： XXX 大学 XXX 学院摘 要为了进一步熟悉51单片机的编程以及学习电子时钟的相关设计方法，在老师的指导下我们进行了本次电子时钟的设计。我们在实习期间基于51单片机——AT89C51和时钟芯片DS1302设计并实现了电子时钟显示。在PCB板制作完成并且调试成功之际，为了进一步提高自己的动手能力和编程能力，对这次电子时钟的设计和制作的过程中遇到的问题及设计思路做一次总结。本电子时钟是一种利用时钟芯片DS1302及51单片机来显示时、分、秒和年、月的装置。默认显示为时间，由四个按键分别控制定时设置、时间调整、分钟调整、日期显示；设计电路工作电源为5V；由4位LED数码管显示时间，格式为时时分分，中间点每隔1S亮暗；有备用电池，掉电后再上电能正常显示时间。电子时钟大体可以分为三大模块，数码管的显示模块、DS1302 时钟芯片与单片机的时钟模块和按键与单片机的模块。单片机在 5V 电压下，各个模块正常工作。单片机从 DS1302 芯片中读出一组时间日期数据，同时单片机通过按键设置当前要求显示的信息给单片机。单片机接收到各个数据时，把各个数据显示出来。目录一、总体设计.....................................................41.1 设计目的..................................................41.2 硬件功能描述..............................................41.3 设计方案选择..............................................41.4 设计任务及要求............................................4二、电子时钟软件和硬件设计.......................................52.1 硬件电路设计..............................................52.1.1 工作原理.............................................52.1.2 单元模块电路.........................................52.1.3 元器件清单...........................................62.2 软件设计..................................................72.2.1 程序设计流程.........................................7三、电路调试.....................................................7四、心得体会.....................................................8五、参考文献..................................
