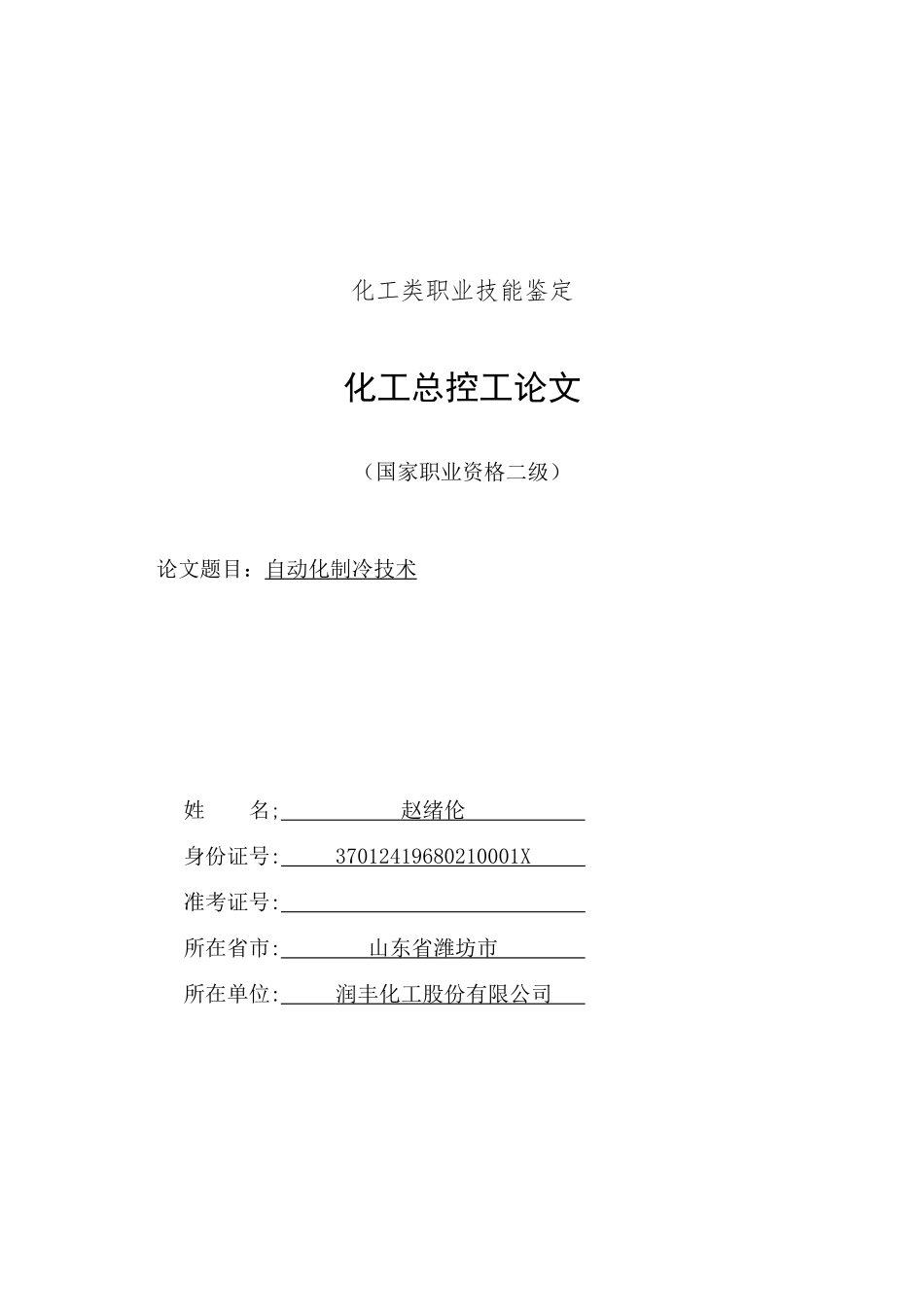

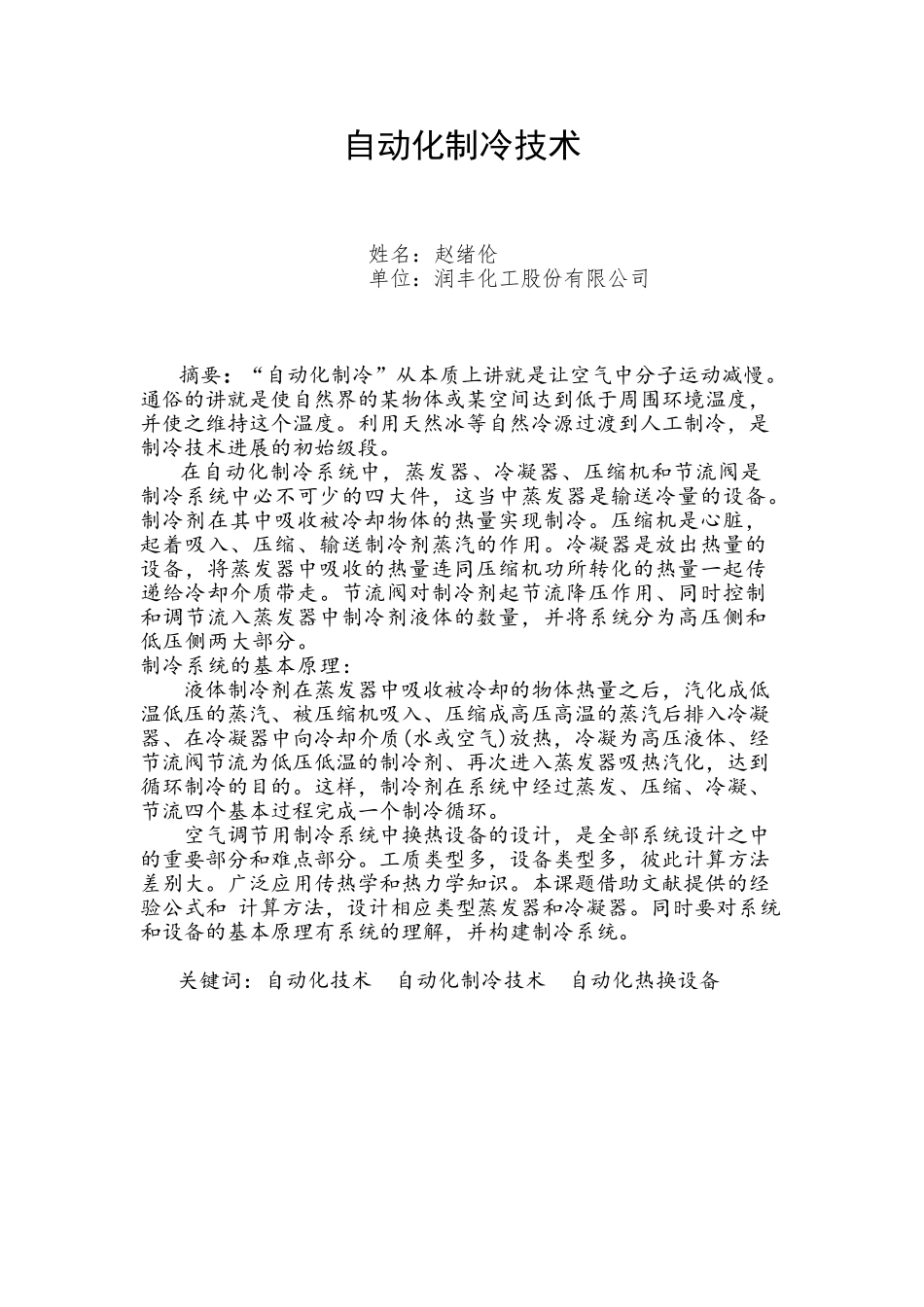

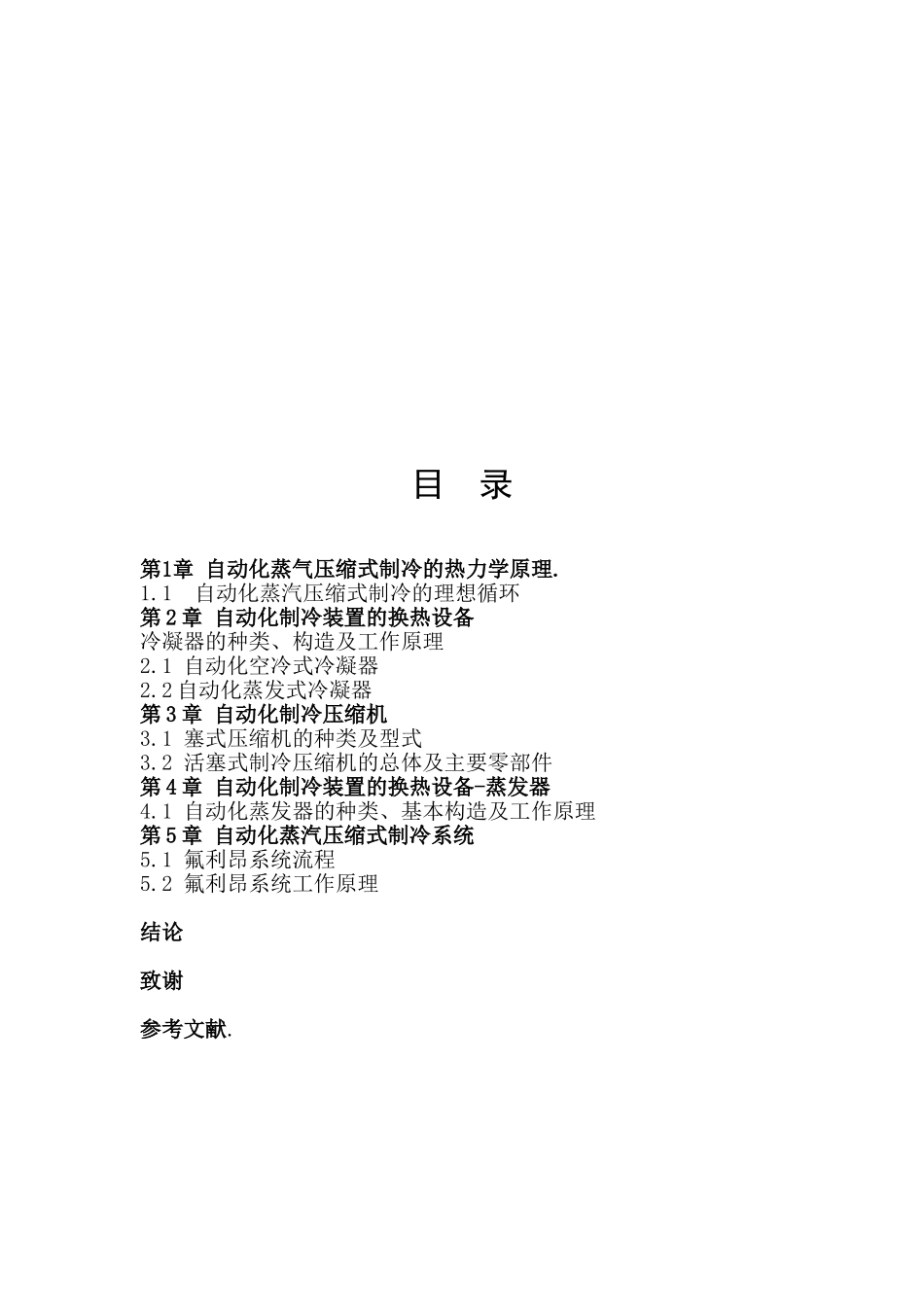

化工类职业技能鉴定化工总控工论文（国家职业资格二级） 论文题目：自动化制冷技术 姓 名; 赵 绪伦 身份证号: 37012419680210001X 准考证号: 所在省市: 山东省潍坊市 所在单位: 润丰化工股份有限公司 自动化制冷技术姓名：赵绪伦单位：润丰化工股份有限公司摘要：“自动化制冷”从本质上讲就是让空气中分子运动减慢。通俗的讲就是使自然界的某物体或某空间达到低于周围环境温度，并使之维持这个温度。利用天然冰等自然冷源过渡到人工制冷，是制冷技术进展的初始级段。在自动化制冷系统中，蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件，这当中蒸发器是输送冷量的设备。制冷剂在其中吸收被冷却物体的热量实现制冷。压缩机是心脏，起着吸入、压缩、输送制冷剂蒸汽的作用。冷凝器是放出热量的设备，将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量，并将系统分为高压侧和低压侧两大部分。制冷系统的基本原理：液体制冷剂在蒸发器中吸收被冷却的物体热量之后，汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热，冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化，达到循环制冷的目的。这样，制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。空气调节用制冷系统中换热设备的设计，是全部系统设计之中的重要部分和难点部分。工质类型多，设备类型多，彼此计算方法差别大。广泛应用传热学和热力学知识。本课题借助文献提供的经验公式和 计算方法，设计相应类型蒸发器和冷凝器。同时要对系统和设备的基本原理有系统的理解，并构建制冷系统。关键词：自动化技术 自动化制冷技术 自动化热换设备 目 录第1章 自动化蒸气压缩式制冷的热力学原理.1.1 自动化蒸汽压缩式制冷的理想循环第 2 章 自动化制冷装置的换热设备冷凝器的种类、构造及工作原理2.1 自动化空冷式冷凝器2.2 自动化蒸发式冷凝器第 3 章 自动化制冷压缩机3.1 塞式压缩机的种类及型式3.2 活塞式制冷压缩机的总体及主要零部件第 4 章 自动化制冷装置的换热设备-蒸发器4.1 自动化蒸发器的种类、基本构造及工作原理第 5 章 自动化蒸汽压缩式制冷系统5.1 氟利昂系统流程5.2 氟利昂系统工作原理结论致谢参考文献.第 1 章 自...
