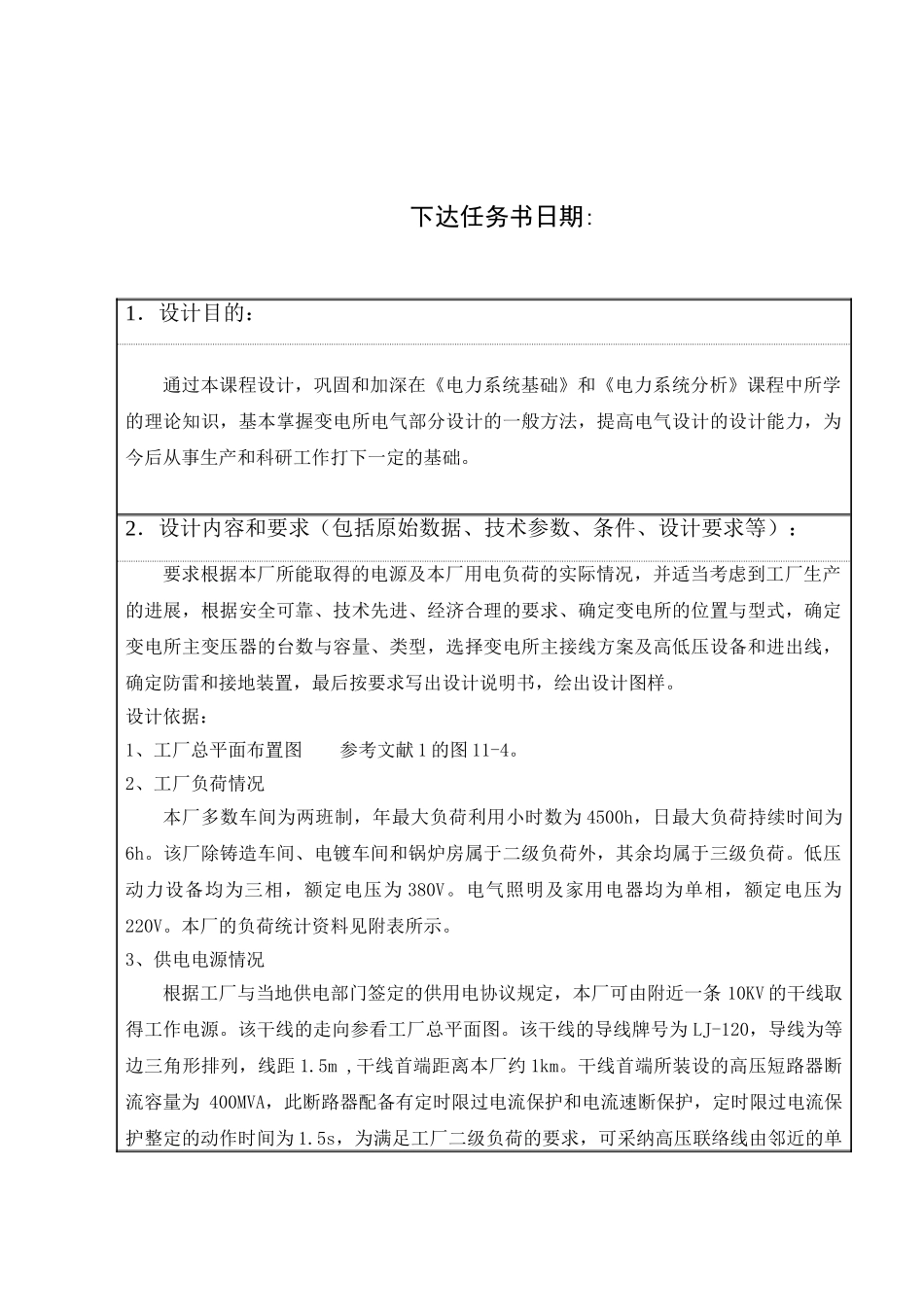

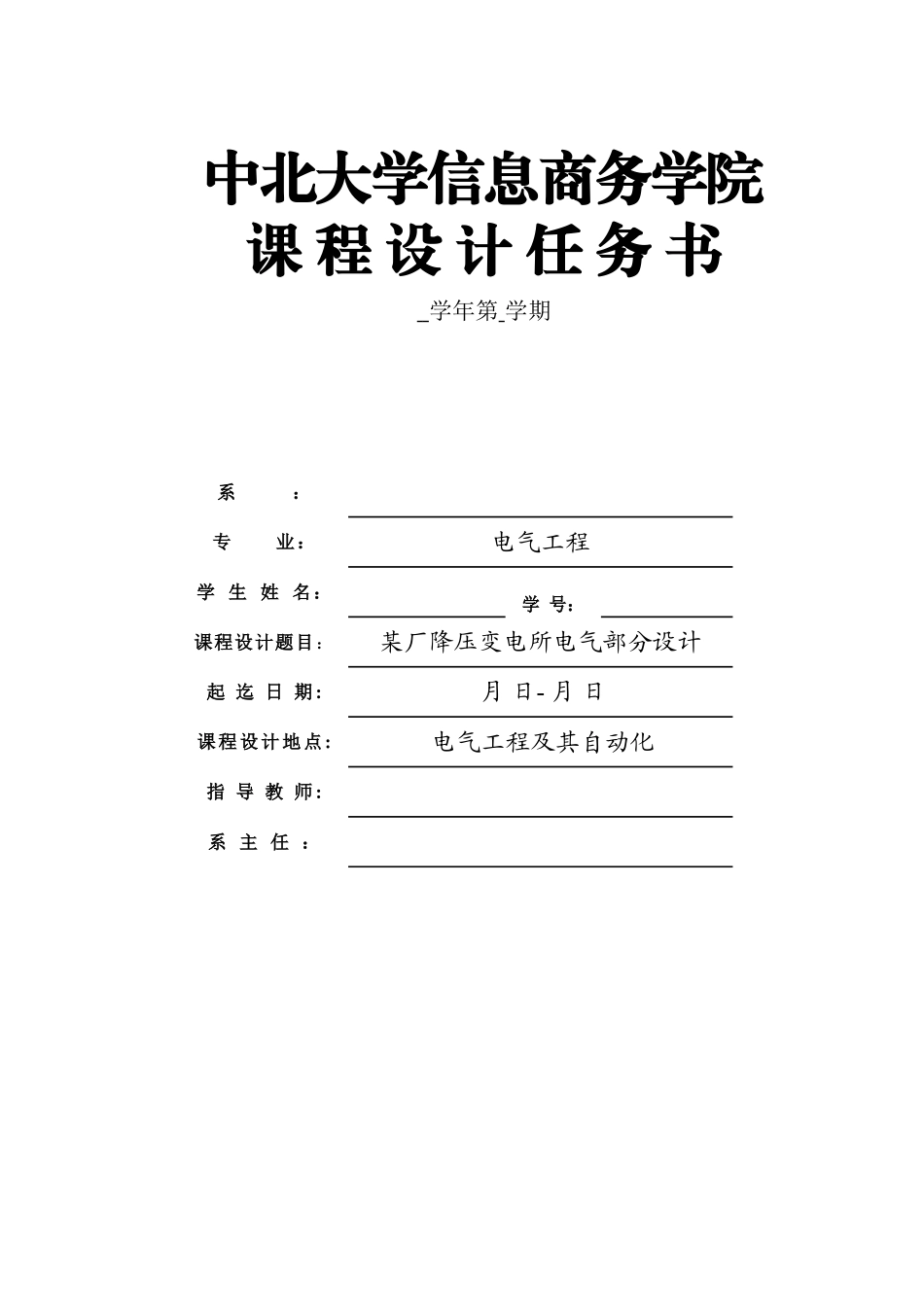

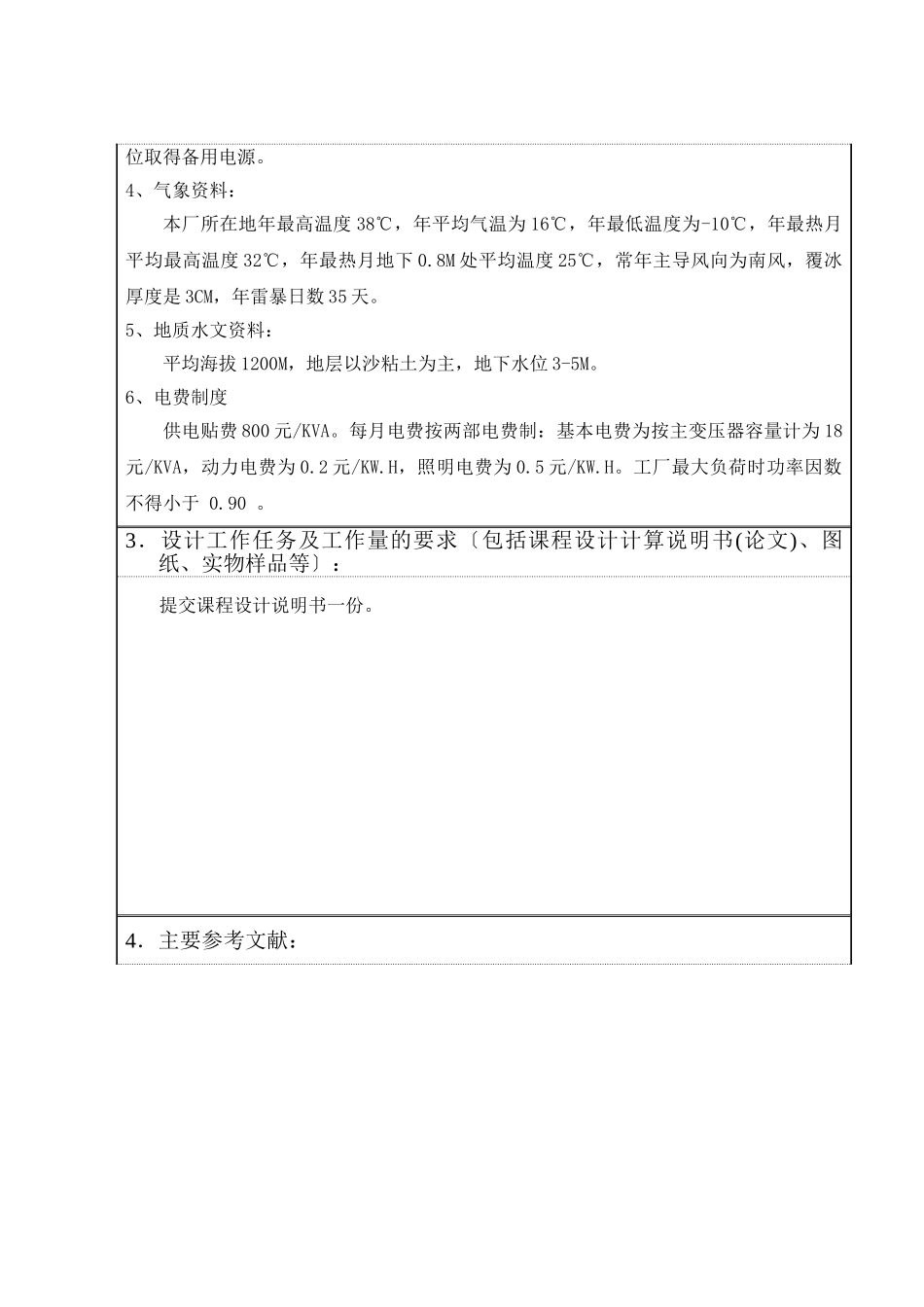

中北大学信息商务学院课 程 设 计 任 务 书 学年第 学期 系： 专 业：电气工程 学 生 姓 名： 学 号： 课程设计题目：某厂降压变电所电气部分设计起 迄 日 期 : 月 日- 月 日课程设计地点:电气工程及其自动化 指 导 教 师 : 系 主 任 ： 下达任务书日期: 1．设计目的：通过本课程设计，巩固和加深在《电力系统基础》和《电力系统分析》课程中所学的理论知识，基本掌握变电所电气部分设计的一般方法，提高电气设计的设计能力，为今后从事生产和科研工作打下一定的基础。2．设计内容和要求（包括原始数据、技术参数、条件、设计要求等）：要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂生产的进展，根据安全可靠、技术先进、经济合理的要求、确定变电所的位置与型式，确定变电所主变压器的台数与容量、类型，选择变电所主接线方案及高低压设备和进出线，确定防雷和接地装置，最后按要求写出设计说明书，绘出设计图样。设计依据：1、工厂总平面布置图 参考文献 1 的图 11-4。2、工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时数为 4500h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属于二级负荷外，其余均属于三级负荷。低压动力设备均为三相，额定电压为 380V。电气照明及家用电器均为单相，额定电压为220V。本厂的负荷统计资料见附表所示。3、供电电源情况根据工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条 10KV 的干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为 LJ-120，导线为等边三角形排列，线距 1.5m ,干线首端距离本厂约 1km。干线首端所装设的高压短路器断流容量为 400MVA，此断路器配备有定时限过电流保护和电流速断保护，定时限过电流保护整定的动作时间为 1.5s，为满足工厂二级负荷的要求，可采纳高压联络线由邻近的单位取得备用电源。4、气象资料：本厂所在地年最高温度 38℃，年平均气温为 16℃，年最低温度为-10℃，年最热月平均最高温度 32℃，年最热月地下 0.8M 处平均温度 25℃，常年主导风向为南风，覆冰厚度是 3CM，年雷暴日数 35 天。5、地质水文资料：平均海拔 1200M，地层以沙粘土为主，地下水位 3-5M。6、电费制度供电贴费 800 元/KVA。每月电费按两部电费制：基本电费为按主变压器容量计为 18元/KVA，动力电费为 0.2 元/KW.H，照明电费为 0.5 元/KW.H。工厂最大...
