动态平衡---图解法 专题

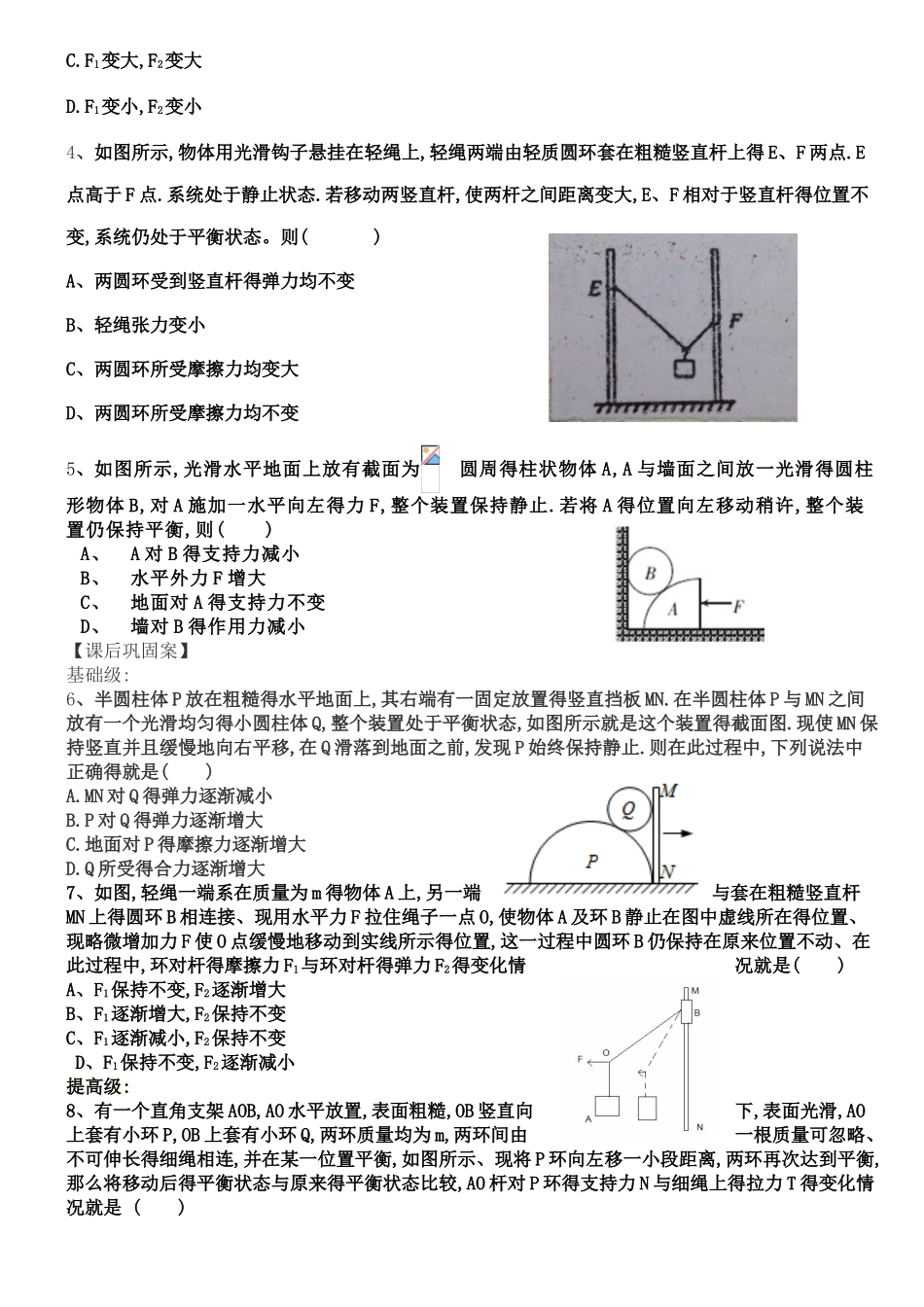

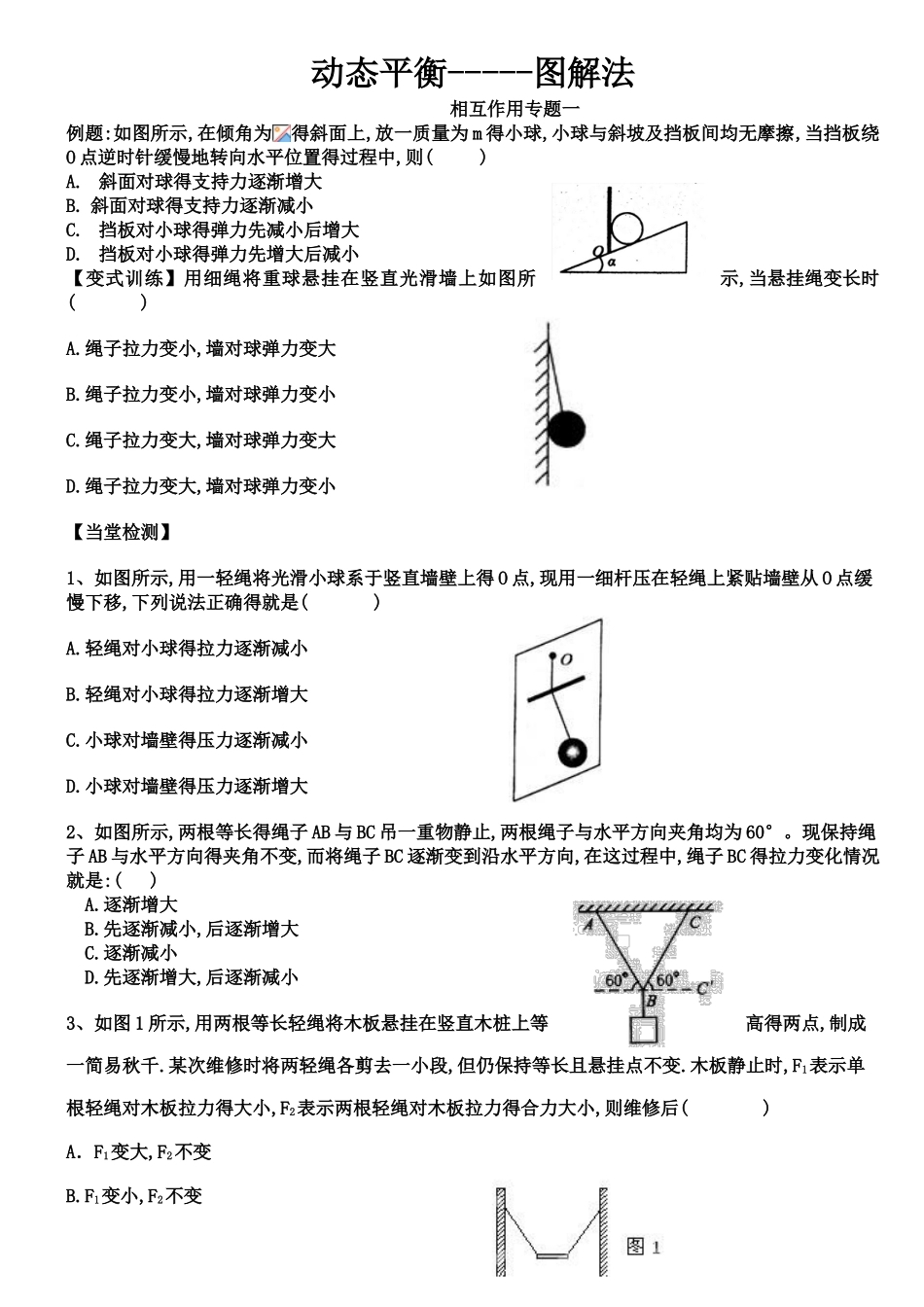

动态平衡-----图解法 相互作用专题一例题:如图所示,在倾角为得斜面上,放一质量为 m 得小球,小球与斜坡及挡板间均无摩擦,当挡板绕O 点逆时针缓慢地转向水平位置得过程中,则( )A. 斜面对球得支持力逐渐增大B. 斜面对球得支持力逐渐减小C. 挡板对小球得弹力先减小后增大D. 挡板对小球得弹力先增大后减小【变式训练】用细绳将重球悬挂在竖直光滑墙上如图所示,当悬挂绳变长时( )A.绳子拉力变小,墙对球弹力变大B.绳子拉力变小,墙对球弹力变小C.绳子拉力变大,墙对球弹力变大D.绳子拉力变大,墙对球弹力变小【当堂检测】1、如图所示,用一轻绳将光滑小球系于竖直墙壁上得 O 点,现用一细杆压在轻绳上紧贴墙壁从 O 点缓慢下移,下列说法正确得就是( )A.轻绳对小球得拉力逐渐减小B.轻绳对小球得拉力逐渐增大C.小球对墙壁得压力逐渐减小D.小球对墙壁得压力逐渐增大 2、如图所示,两根等长得绳子 AB 与 BC 吊一重物静止,两根绳子与水平方向夹角均为 60°。现保持绳子 AB 与水平方向得夹角不变,而将绳子 BC 逐渐变到沿水平方向,在这过程中,绳子 BC 得拉力变化情况就是:( ) A.逐渐增大 B.先逐渐减小,后逐渐增大 C.逐渐减小 D.先逐渐增大,后逐渐减小3、如图 1 所示,用两根等长轻绳将木板悬挂在竖直木桩上等高得两点,制成一简易秋千.某次维修时将两轻绳各剪去一小段,但仍保持等长且悬挂点不变.木板静止时,F1表示单根轻绳对木板拉力得大小,F2表示两根轻绳对木板拉力得合力大小,则维修后( )A．F1变大,F2不变 B.F1变小,F2不变C.F1变大,F2变大 D.F1变小,F2变小4、如图所示,物体用光滑钩子悬挂在轻绳上,轻绳两端由轻质圆环套在粗糙竖直杆上得 E、F 两点.E点高于 F 点.系统处于静止状态.若移动两竖直杆,使两杆之间距离变大,E、F 相对于竖直杆得位置不变,系统仍处于平衡状态。则( )A、两圆环受到竖直杆得弹力均不变B、轻绳张力变小C、两圆环所受摩擦力均变大D、两圆环所受摩擦力均不变5、如图所示,光滑水平地面上放有截面为 圆周得柱状物体 A,A 与墙面之间放一光滑得圆柱形物体 B,对 A 施加一水平向左得力 F,整个装置保持静止.若将 A 得位置向左移动稍许,整个装置仍保持平衡,则( )A、 A 对 B 得支持力减小B、 水平外力 F 增大C、 地面对 A 得支持力不变D、 墙对 B 得作用力减小【课后巩固案】基础级:6、半圆柱体 P 放在粗糙得水平地面上,其右端有一固定放置得竖直挡板 MN.在半圆柱体 P 与 MN 之间放...
