北 京 化 工 大 学学生实验报告 学 院: 化学工程学院 姓 名： 学 号: 专 业： 化学工程与工艺 班 级: 同组人员: 课程名称： 化工原理实验 实验名称： 精馏实验 实验日期 北 京 化 工 大 学实验五 精馏实验摘要:本实验通过测定稳定工作状态下塔顶、塔釜及任意两块塔板得液相折光度,得到该处液相浓度,根据数据绘出 x－y 图并用图解法求出理论塔板数,从而得到全回流时得全塔效率及单板效率
通过实验,了解精馏塔工作原理
关键词:精馏,图解法,理论板数,全塔效率,单板效率
一、目得及任务① 熟悉精馏得工艺流程,掌握精馏实验得操作方法
② 了解板式塔得结构,观察塔板上汽—液接触状况
③ 测定全回流时得全塔效率及单塔效率
④ 测定部分回流时得全塔效率
⑤ 测定全塔得浓度(或温度)分布
⑥ 测定塔釜再沸器得沸腾给热系数
二、基本原理在板式精馏塔中,由塔釜产生得蒸汽沿塔逐板上升与来自塔顶逐板下降得回流液，在塔板上实现多次接触，进行传热与传质,使混合液达到一定程度得分离
回流就是精馏操作得以实现得基础
塔顶得回流量与采出量之比，称为回流比
回流比就是精馏操作得重要参数之一,其大小影响着精馏操作得分离效果与能耗
回流比存在两种极限情况：最小回流比与全回流
若塔在最小回流比下操作,要完成分离任务，则需要无穷多塔板得精馏塔
当然,这不符合工业实际,所以最小回流比只就是一个操作限度
若操作处于全回流时,既无任何产品采出，也无原料加入,塔顶得冷凝液全部返回塔中，这在生产中午实际意义
但就是由于此时所需理论板数最少,又易于达到稳定，故常在工业装置得开停车、排除故障及科学讨论时采纳
实际回流比常取最小回流比得 1、2~２、0 倍

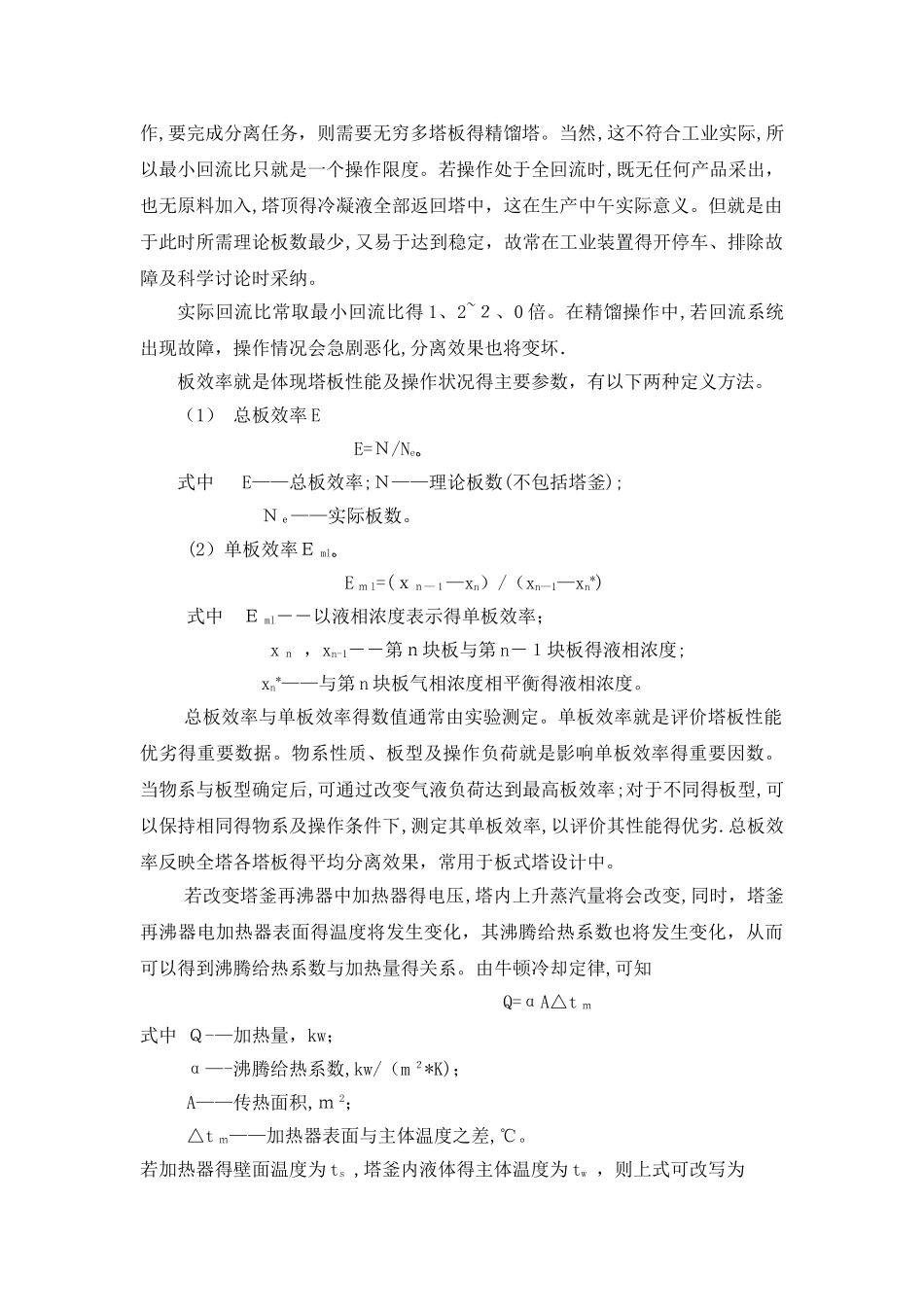

在精馏操作中,若回流系统出现故障，操作情况会急剧恶化,分离效果也将变坏．板效率就是体现塔板性能及操作状况得主要参数，有以下两种定义方法

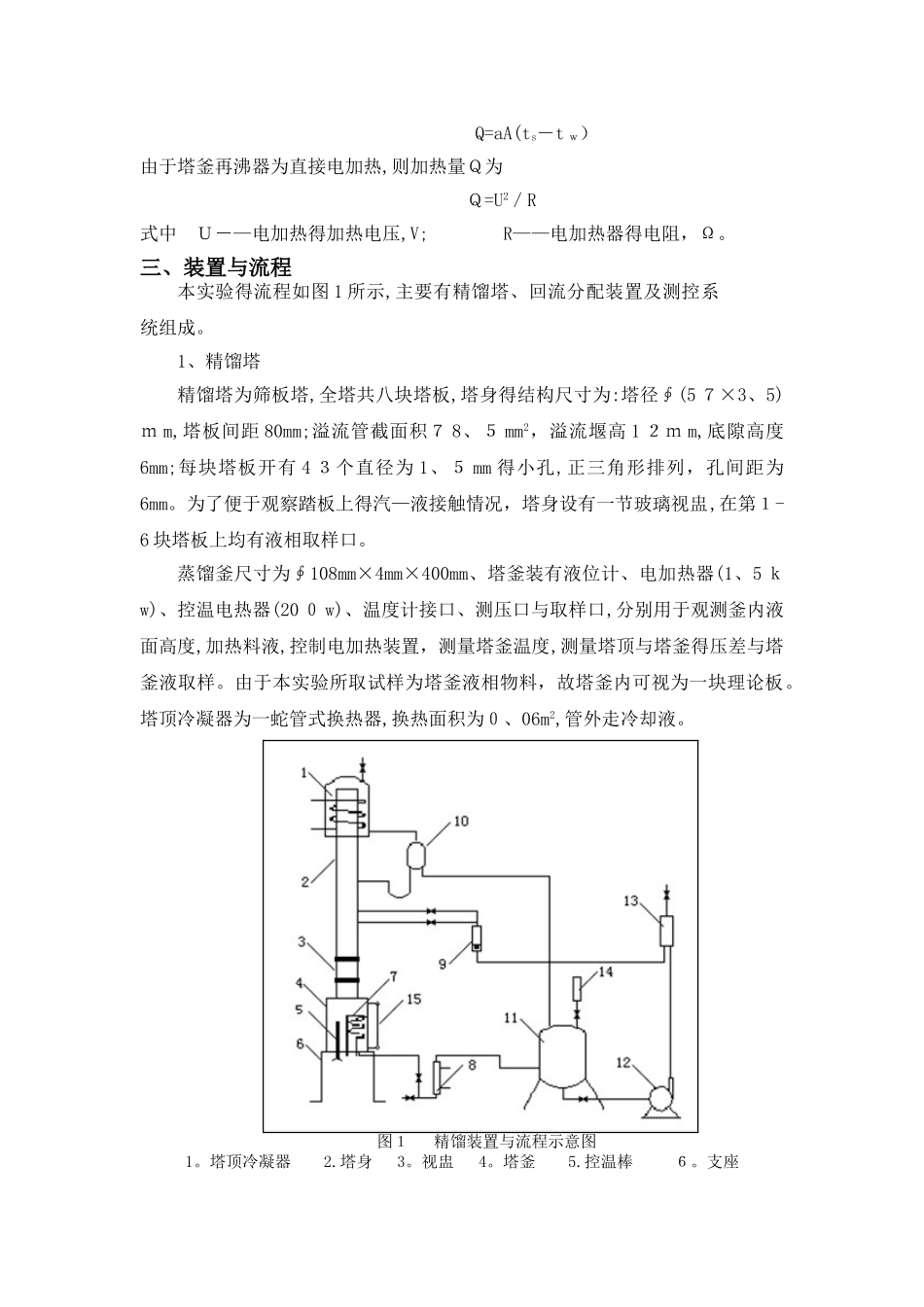

（1） 总板效率 E E=Ｎ
