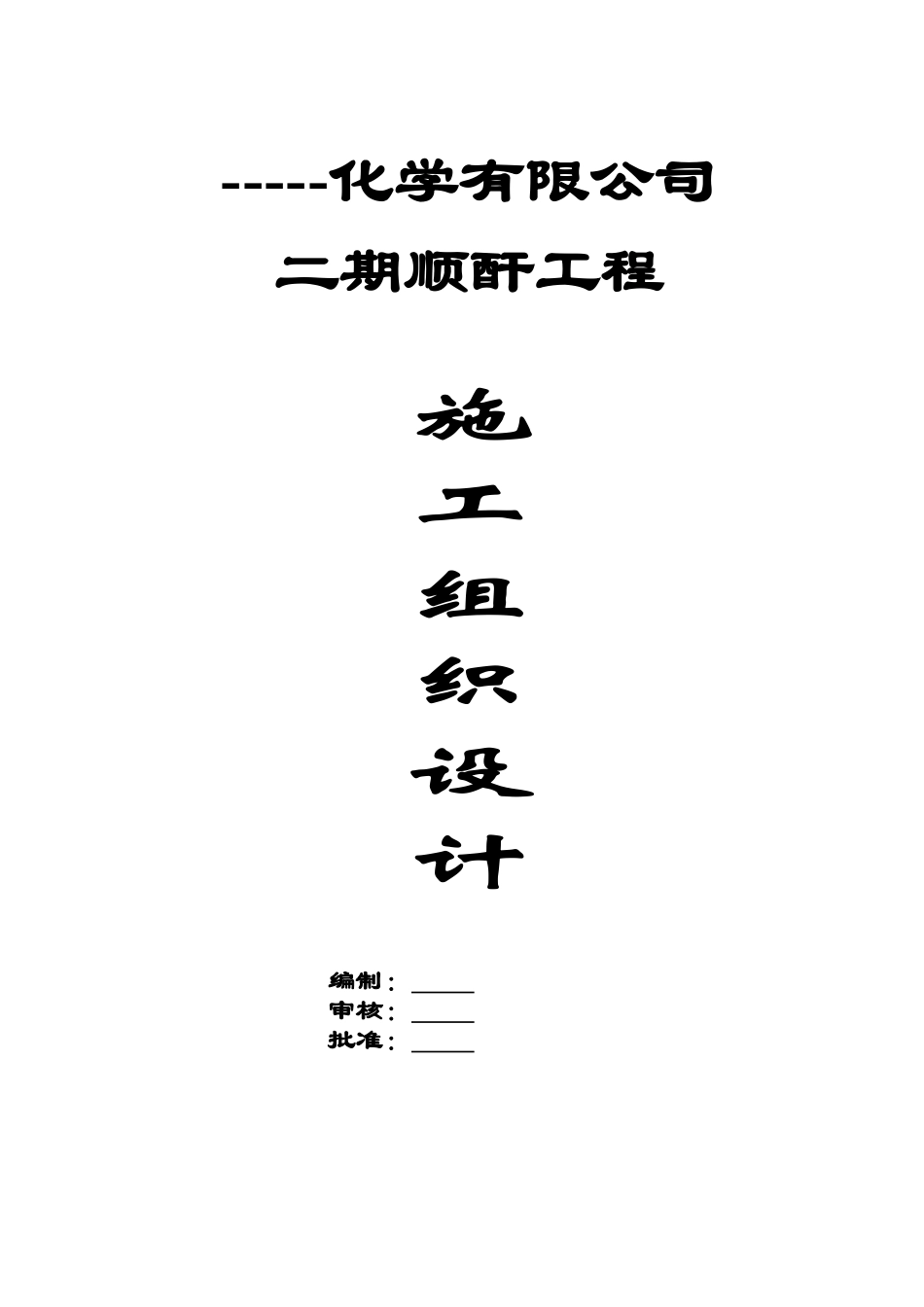

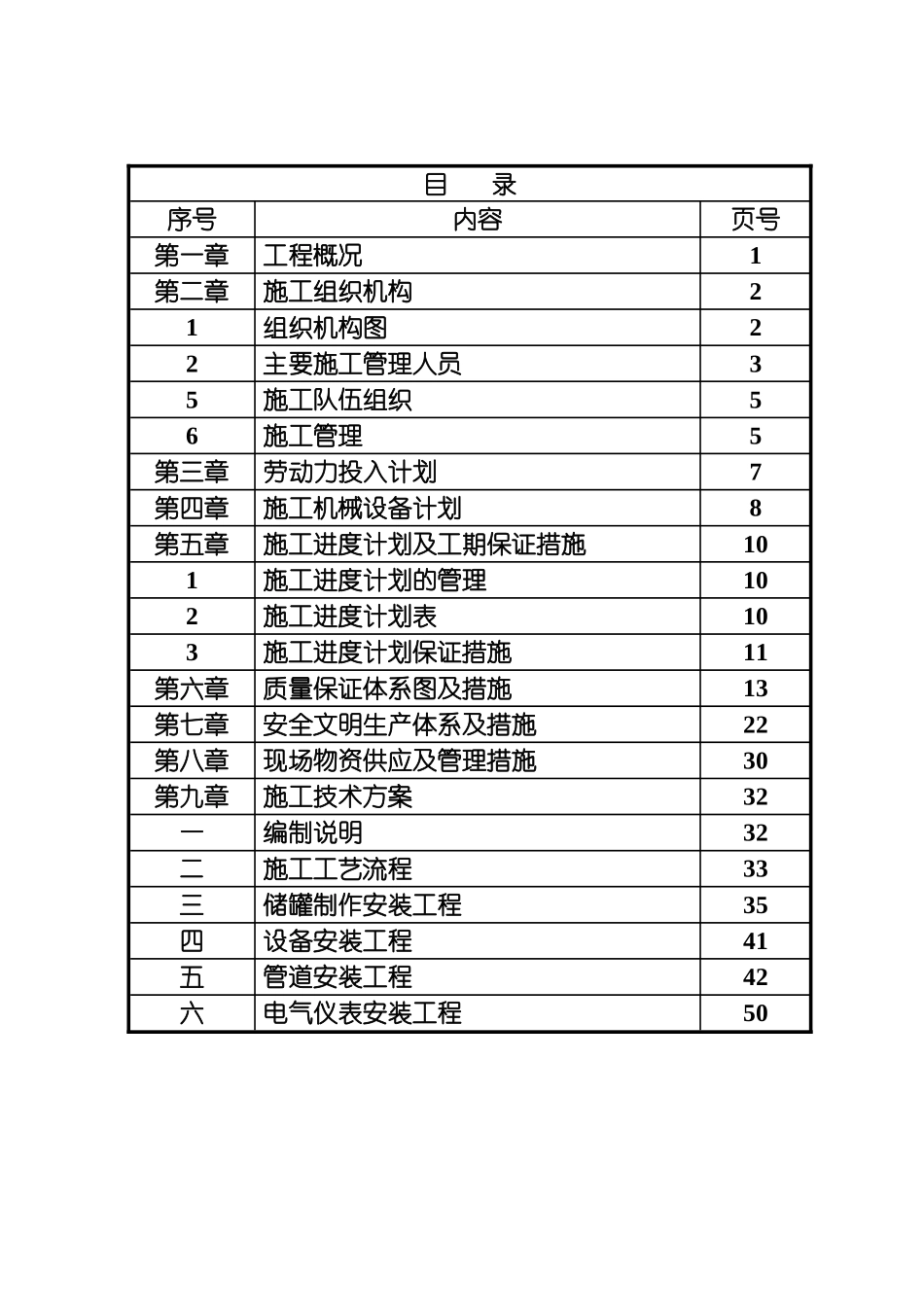

-----化学有限公司二期顺酐工程施工组织设计编制： 审核： 批准： ----------锅炉设备安装工程集团公司目 录序号内容页号第一章工程概况1第二章施工组织机构21组织机构图22主要施工管理人员35施工队伍组织56施工管理5第三章劳动力投入计划7第四章施工机械设备计划8第五章施工进度计划及工期保证措施101施工进度计划的管理102施工进度计划表103施工进度计划保证措施11第六章质量保证体系图及措施13第七章安全文明生产体系及措施22第八章现场物资供应及管理措施30第九章施工技术方案32一编制说明32二施工工艺流程33三储罐制作安装工程35四设备安装工程41五管道安装工程42六电气仪表安装工程50第一章 工程概况1、 概述 工程名称：二期顺酐工程 建设单位：-----化学有限公司建设地点：常州新北区春江镇江边工业园内施工工期：3个月，按业主要求时间开工。质量目标：保证合格，争取优良。安全生产：无重大设备损坏，无人员伤亡，无火灾事故发生，轻伤频率控制在5‰以下。2、 工程范围：(1) 设备：约50台套；(2) 泵机：约40台套；(3) 管道及附件、管廊：若干；(4) 仪表：若干（一次仪表安装，其余业主自理）；(5) 储罐制作：约10台。3、施工执行的有关技术标准(1)建设单位提供的设计图、施工图及其说明文件；(2)《钢制焊接常压容器》（JB-T4735-1997）(3)《立式圆筒形钢制焊接储罐施工及验收法律规范》（GBJ128-90）(4)《石油化工立式圆形钢制焊接储罐设计法律规范》（SH3046-92）(5)JBJ29-96《机械设备安装工程施工及验收法律规范》(6)《电气安装工程施工及验收法律规范》(GB5025—5025T—96)(7)《爆炸危险环境的配线和电气设备安装通用图》(HG215008—92)(8)《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收法律规范》(GB50257-96)(9)《钢结构工程施工质量验收法律规范》（GBJ50205-2001）(10) 《建筑钢结构焊接技术规程》（JGJ81-2025）(11) 《工业自动化仪表工程施工及验收法律规范》(GBJ93—86)(12) 《施工现场临时用电安全技术法律规范》（JGJ46-88）第二章 施工组织机构1、 组织机构图1.1本工程实施项目法管理，组建项目经理部，任命一名具有壹级资质和丰富同类工程施工经验同志的项目经理，全权负责管理和实施工程施工。1.2项目经理部组织机构图组织机构图建设单位或监理项目经理项目总工程师----- 华能建设工程集团有限公司总 务 部工程技术部计划调度部财 务 部安全保卫部物资供应部质量检验部机 运 组电 ...
