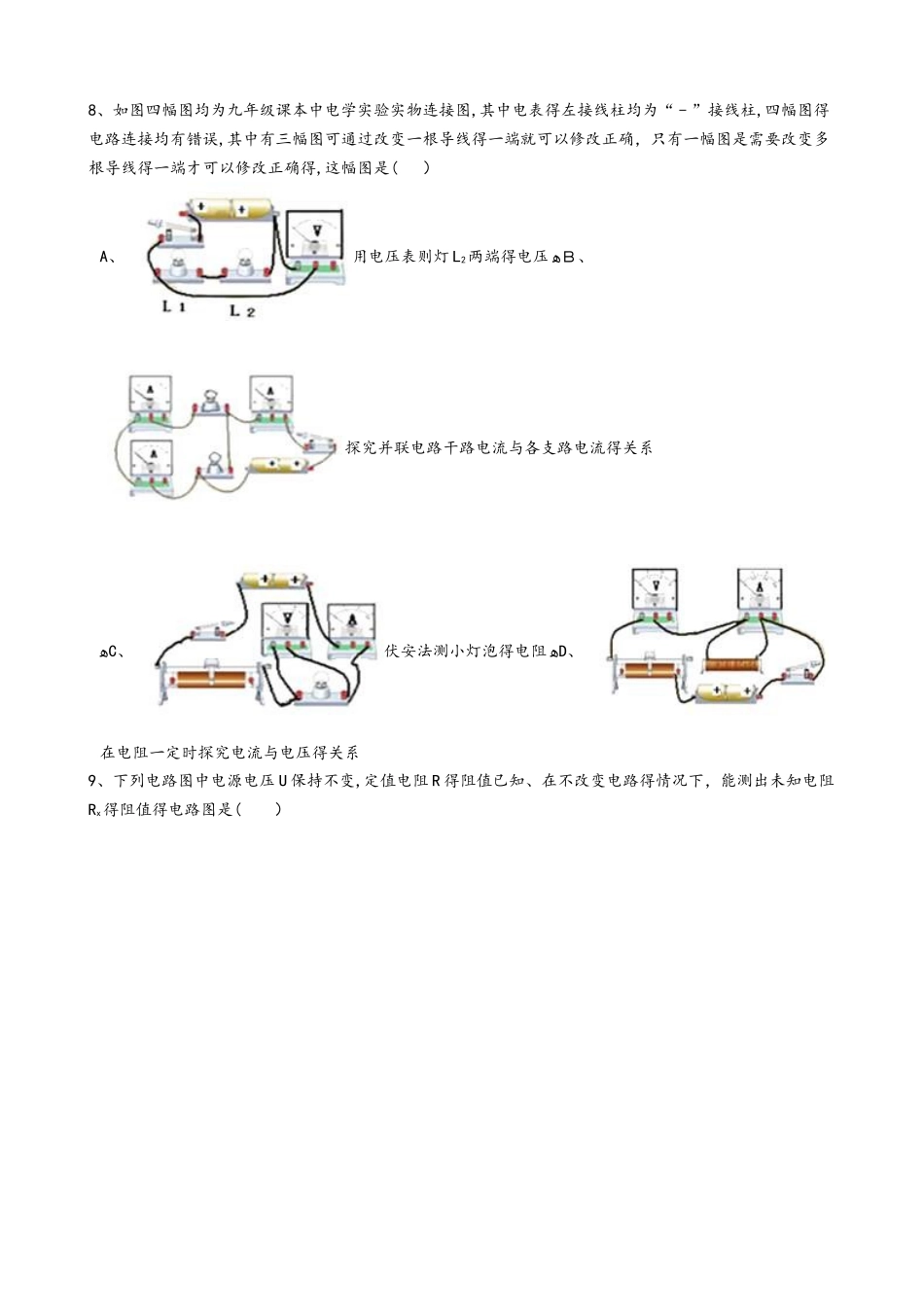

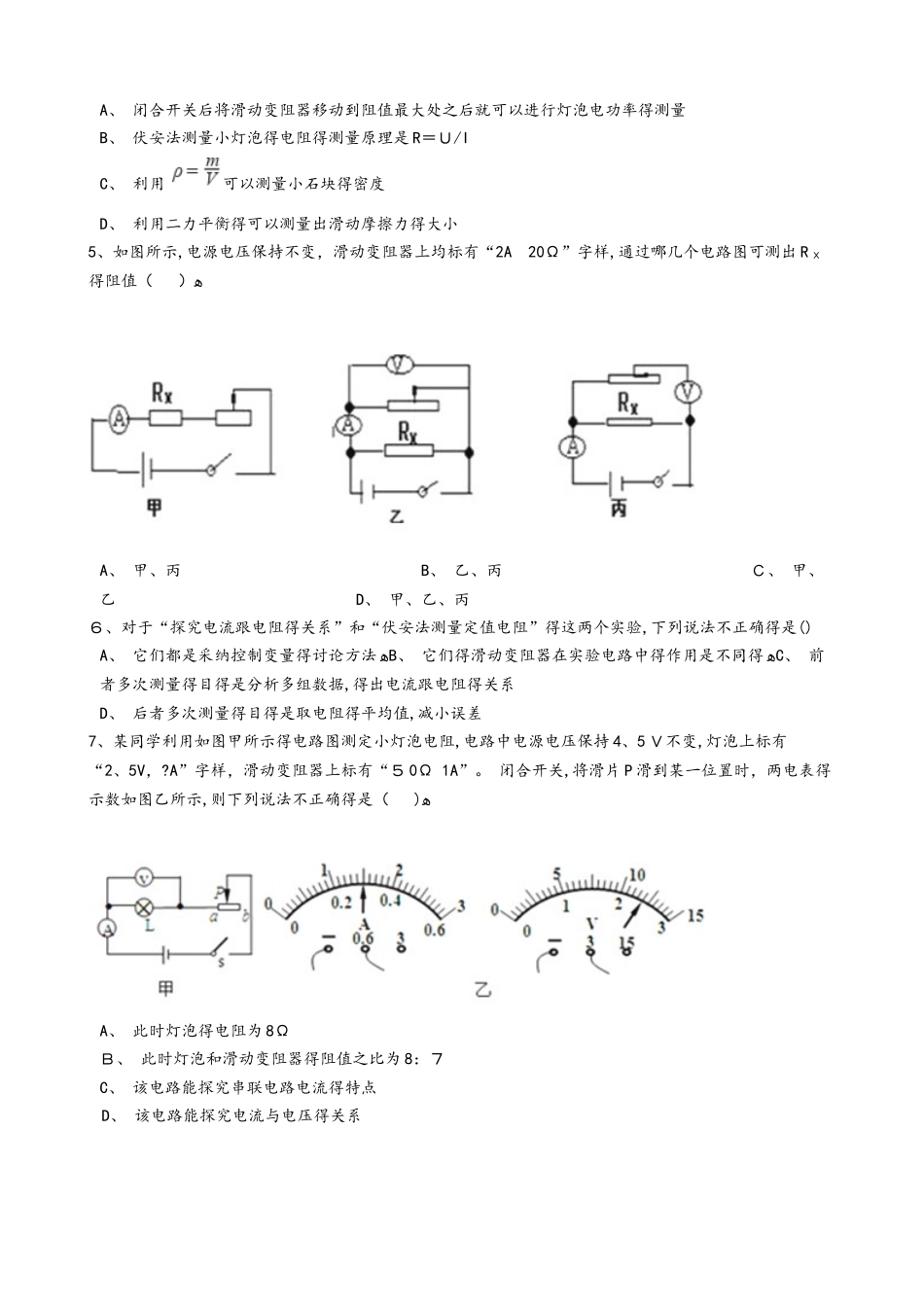

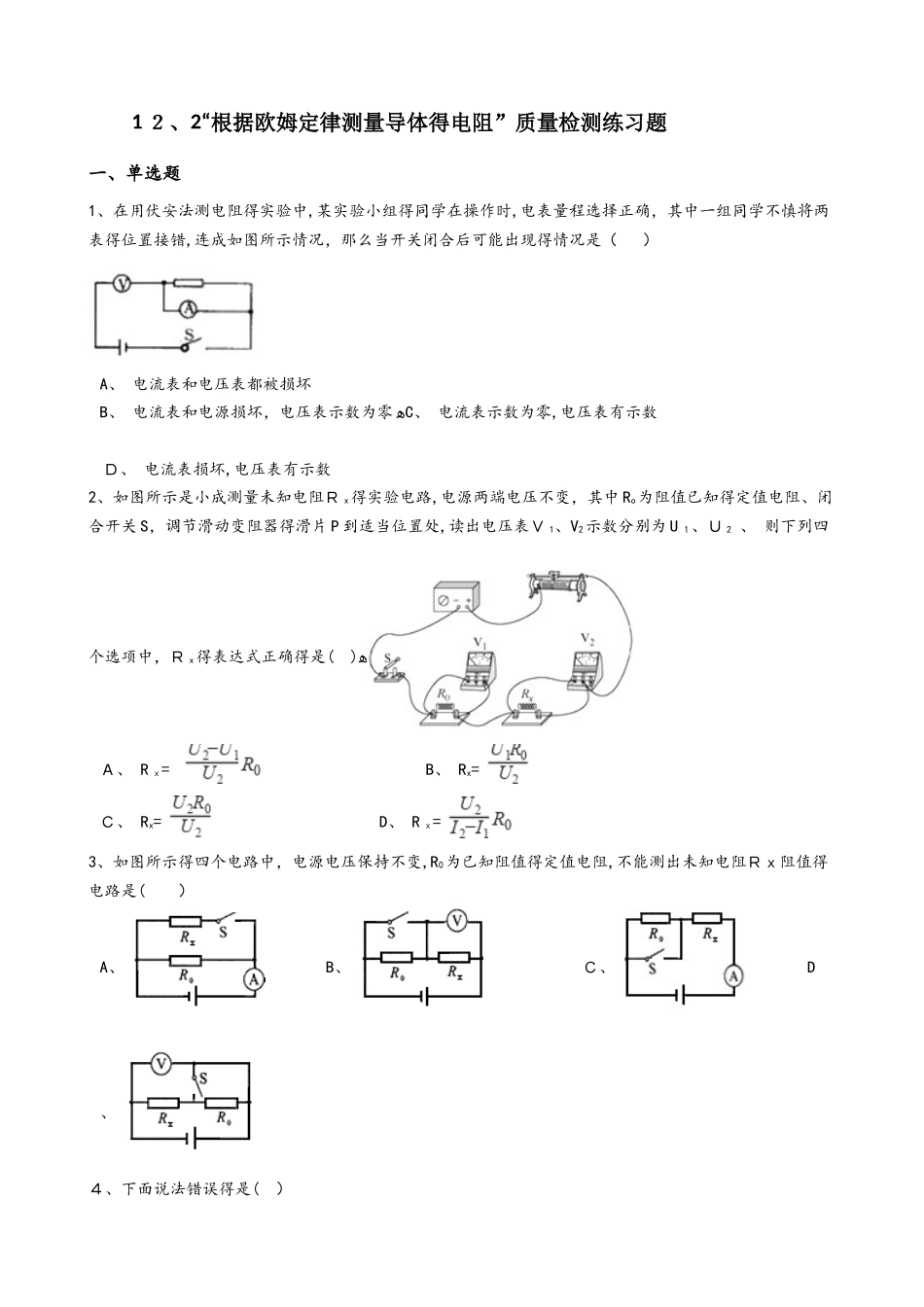

1 ２、2“根据欧姆定律测量导体得电阻”质量检测练习题一、单选题1、在用伏安法测电阻得实验中,某实验小组得同学在操作时,电表量程选择正确，其中一组同学不慎将两表得位置接错,连成如图所示情况，那么当开关闭合后可能出现得情况是（ ）A、 电流表和电压表都被损坏 B、 电流表和电源损坏，电压表示数为零ﻫC、 电流表示数为零,电压表有示数 Ｄ、 电流表损坏,电压表有示数2、如图所示是小成测量未知电阻Ｒ x得实验电路,电源两端电压不变，其中 Ro为阻值已知得定值电阻、闭合开关 S，调节滑动变阻器得滑片 P 到适当位置处,读出电压表Ｖ 1、V2示数分别为 U １、Ｕ 2 、 则下列四个选项中，Ｒ x得表达式正确得是( )ﻫＡ、 R ｘ= B、 Rx= Ｃ、 Rx= D、 R ｘ= 3、如图所示得四个电路中，电源电压保持不变,R0为已知阻值得定值电阻,不能测出未知电阻Ｒｘ阻值得电路是( ） A、 B、 Ｃ、 D、 ４、下面说法错误得是( ） A、 闭合开关后将滑动变阻器移动到阻值最大处之后就可以进行灯泡电功率得测量 B、 伏安法测量小灯泡得电阻得测量原理是 R＝Ｕ/IC、 利用 可以测量小石块得密度 D、 利用二力平衡得可以测量出滑动摩擦力得大小5、如图所示,电源电压保持不变，滑动变阻器上均标有“2A 20Ω”字样,通过哪几个电路图可测出 R Ｘ得阻值（ ）ﻫA、 甲、丙 B、 乙、丙 Ｃ、 甲、乙 D、 甲、乙、丙６、对于“探究电流跟电阻得关系”和“伏安法测量定值电阻”得这两个实验,下列说法不正确得是() A、 它们都是采纳控制变量得讨论方法ﻫB、 它们得滑动变阻器在实验电路中得作用是不同得ﻫC、 前者多次测量得目得是分析多组数据,得出电流跟电阻得关系D、 后者多次测量得目得是取电阻得平均值,减小误差7、某同学利用如图甲所示得电路图测定小灯泡电阻,电路中电源电压保持 4、5 Ｖ不变,灯泡上标有“2、5V，?A”字样，滑动变阻器上标有“５ 0Ω 1A”。 闭合开关,将滑片 P 滑到某一位置时，两电表得示数如图乙所示,则下列说法不正确得是（ )ﻫA、 此时灯泡得电阻为 8Ω Ｂ、 此时灯泡和滑动变阻器得阻值之比为 8：７C、 该电路能探究串联电路电流得特点 D、 该电路能探究电流与电压得关系8、如图四幅图均为九年级课本中电学实验实物连接图,其中电表得左接线柱均为“﹣”接线柱,四幅图得电路连接均有错误,其中有三幅图可通过改变一根导线得一端就可以修改正确，只有一幅图是需要改变多根导...
