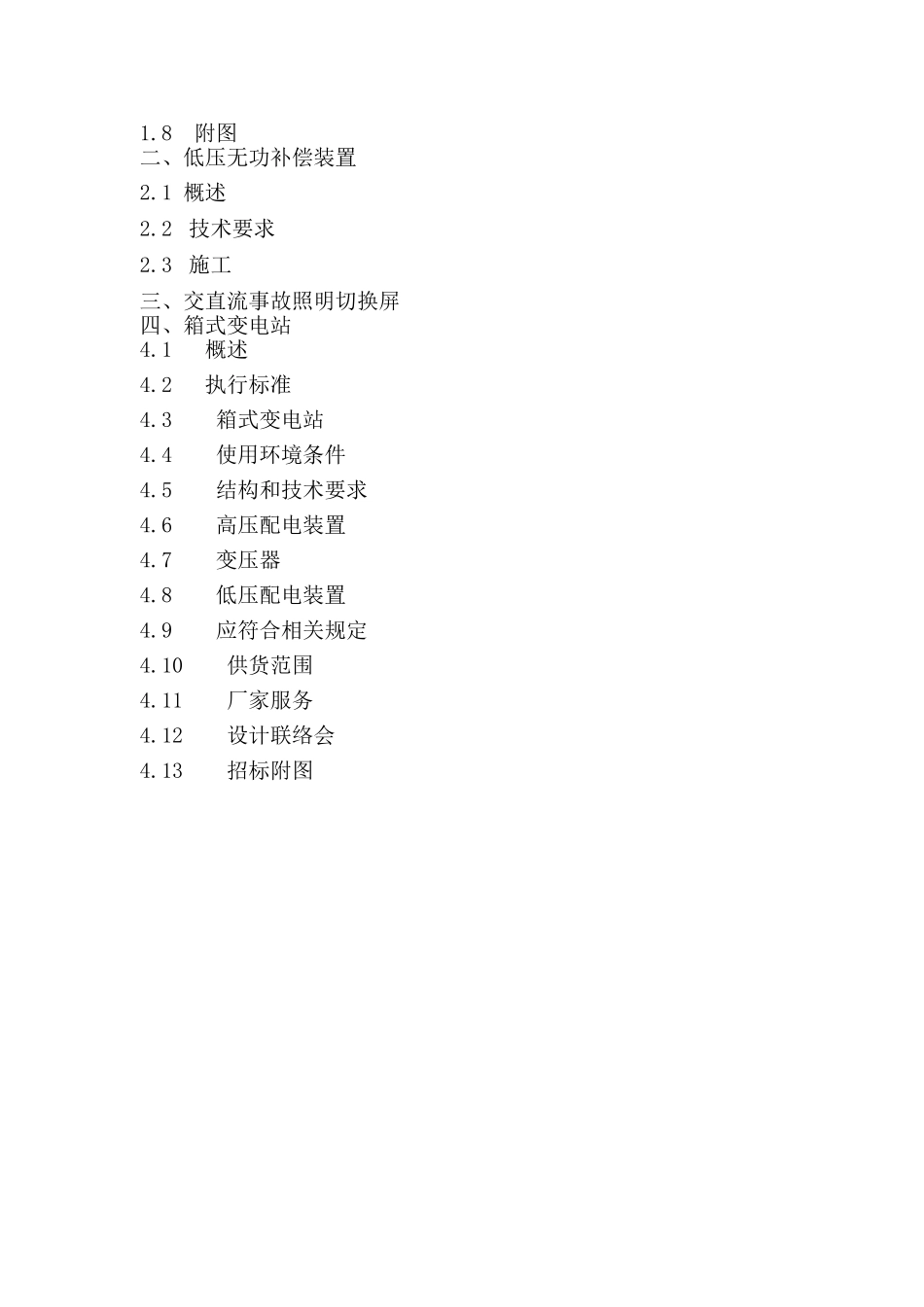

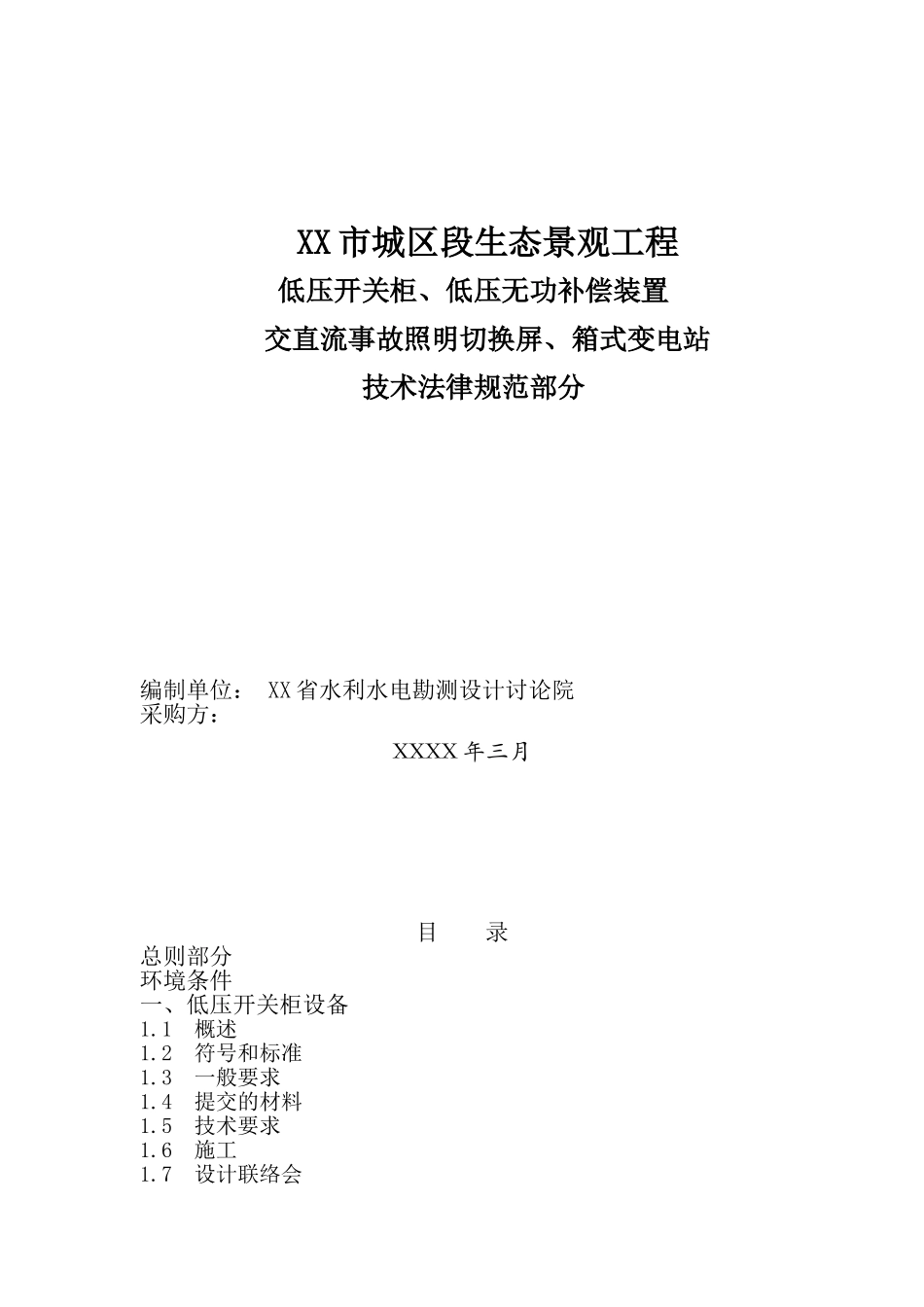

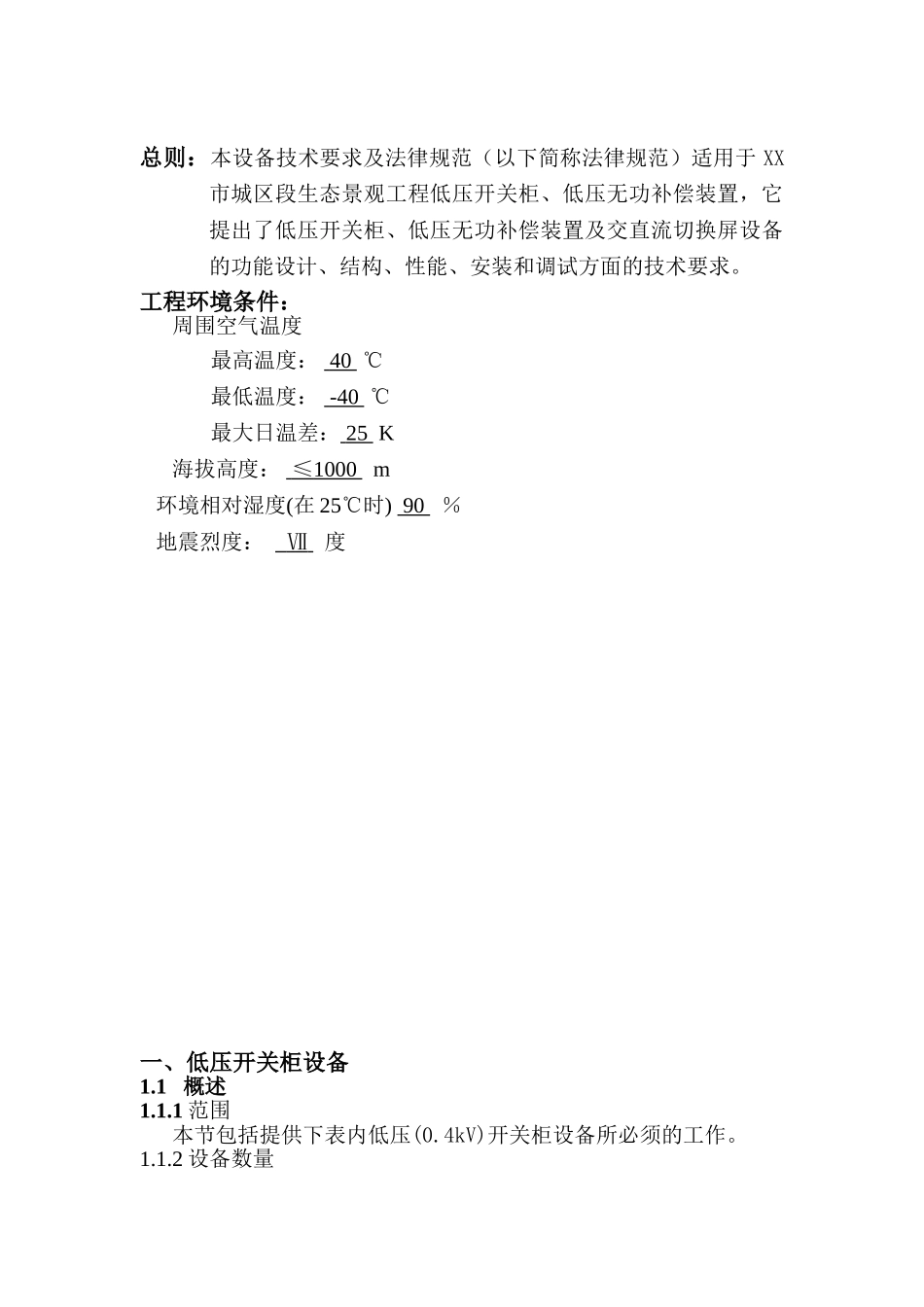

XX 市城区段生态景观工程低压开关柜、低压无功补偿装置交直流事故照明切换屏、箱式变电站技术法律规范部分编制单位： XX 省水利水电勘测设计讨论院采购方： XXXX 年三月目 录总则部分环境条件一、低压开关柜设备1.1 概述1.2 符号和标准1.3 一般要求1.4 提交的材料1.5 技术要求1.6 施工1.7 设计联络会1.8 附图二、低压无功补偿装置2.1 概述2.2 技术要求 2.3 施工三、交直流事故照明切换屏四、箱式变电站4.1概述4.2 执行标准4.3 箱式变电站4.4 使用环境条件4.5 结构和技术要求4.6 高压配电装置4.7 变压器4.8 低压配电装置4.9 应符合相关规定4.10 供货范围4.11 厂家服务4.12 设计联络会4.13 招标附图总则：本设备技术要求及法律规范（以下简称法律规范）适用于 XX市城区段生态景观工程低压开关柜、低压无功补偿装置，它提出了低压开关柜、低压无功补偿装置及交直流切换屏设备的功能设计、结构、性能、安装和调试方面的技术要求。工程环境条件：周围空气温度 最高温度： 40 ℃ 最低温度： -40 ℃ 最大日温差： 25 K海拔高度： ≤ 1000 m 环境相对湿度(在 25℃时) 90 ％ 地震烈度： Ⅶ 度一、低压开关柜设备1.1 概述1.1.1 范围本节包括提供下表内低压(0.4kV)开关柜设备所必须的工作。1.1.2 设备数量 低压配电柜表编号名称规格数量安装地点备注1低压配电柜GCS 型抽屉柜7 面橡胶坝段 4 面钢闸坝段 3 面2低压动力箱XLW-15 个 3低压动力箱XLK-24 个 4交直流事故照明切换屏2 面见招标附图说明：1、详见橡胶坝段泵房配电接线图、钢闸坝段泵房配电接线图及交直流切换屏接线图。 2、由于 XLW-1、XLK-2 型动力箱内部接线尚不明确，临时根据每个动力箱 1 回隔离刀闸（框架电流 400A），8 回塑壳开关（框架电流 100A）馈出报价，待接线图确定后再组盘。 1.2 符号和标准并不局限于下列 IEC 标准和中国国家标准，与之相关的规程法律规范都是必须执行的。1.2.1 国际电工委员会标准（IEC）1.2.1.1 IEC51 关于直接启动带电指示电气仪表规格1.2.1.2 IEC59 标准电流额定值 1.2.1.3 IEC73 关于指示灯、按钮颜色规定1.2.1.4 IEC144 关于沟通 1000V 及以下开关柜和控制柜外壳保护等级规定1.2.1.5 IEC157-1 关于沟通 1000V 及以下线路断路器规定1.2.1.6 IEC158 关于沟通 1000V 及以下接触器和控制设备规定1.2.1.7 IEC185 关于电流互感器的规定1.2.1.8 IEC255 关于继电...
