华能济宁电厂汽机专业施工组织设计本科论文

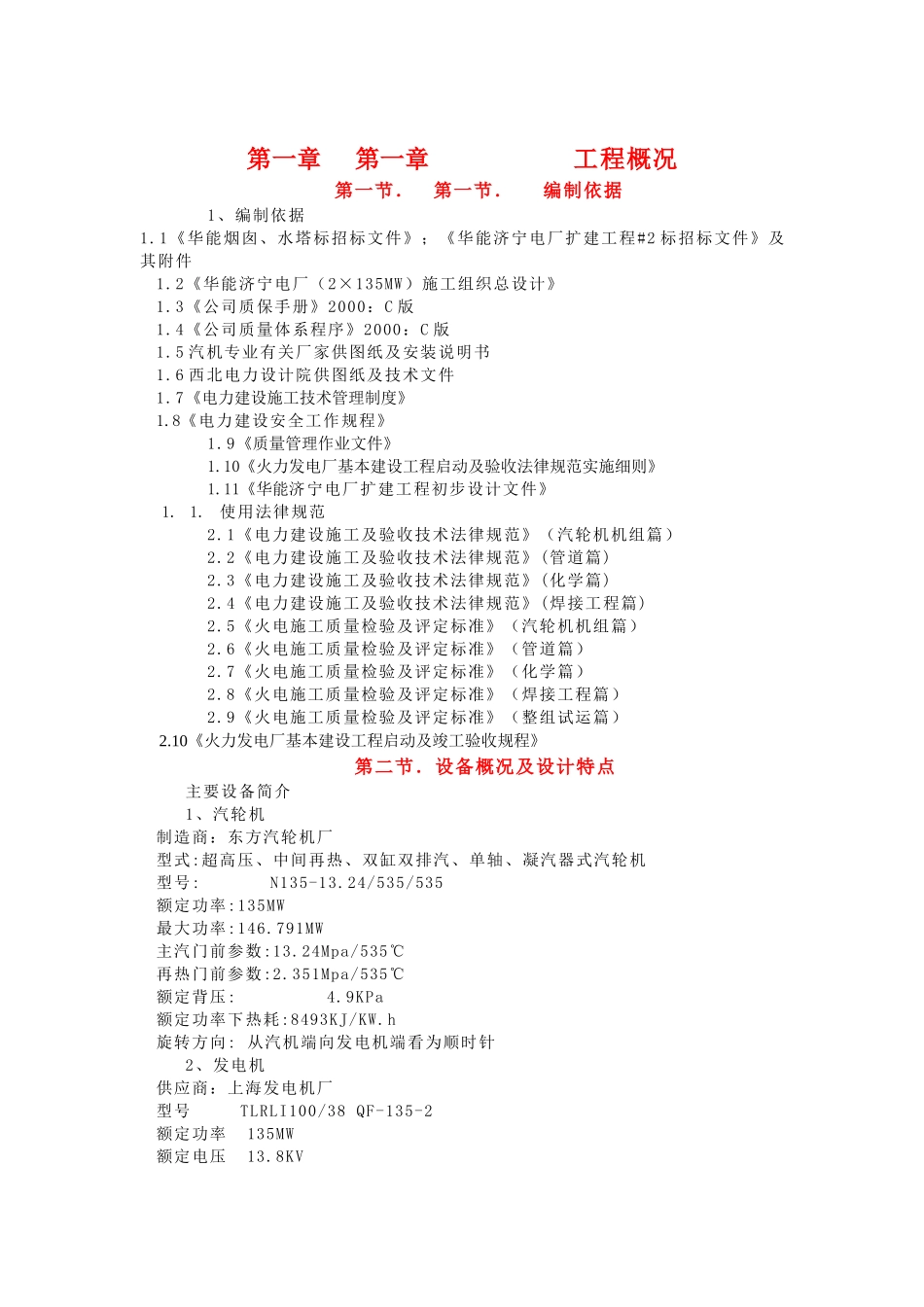

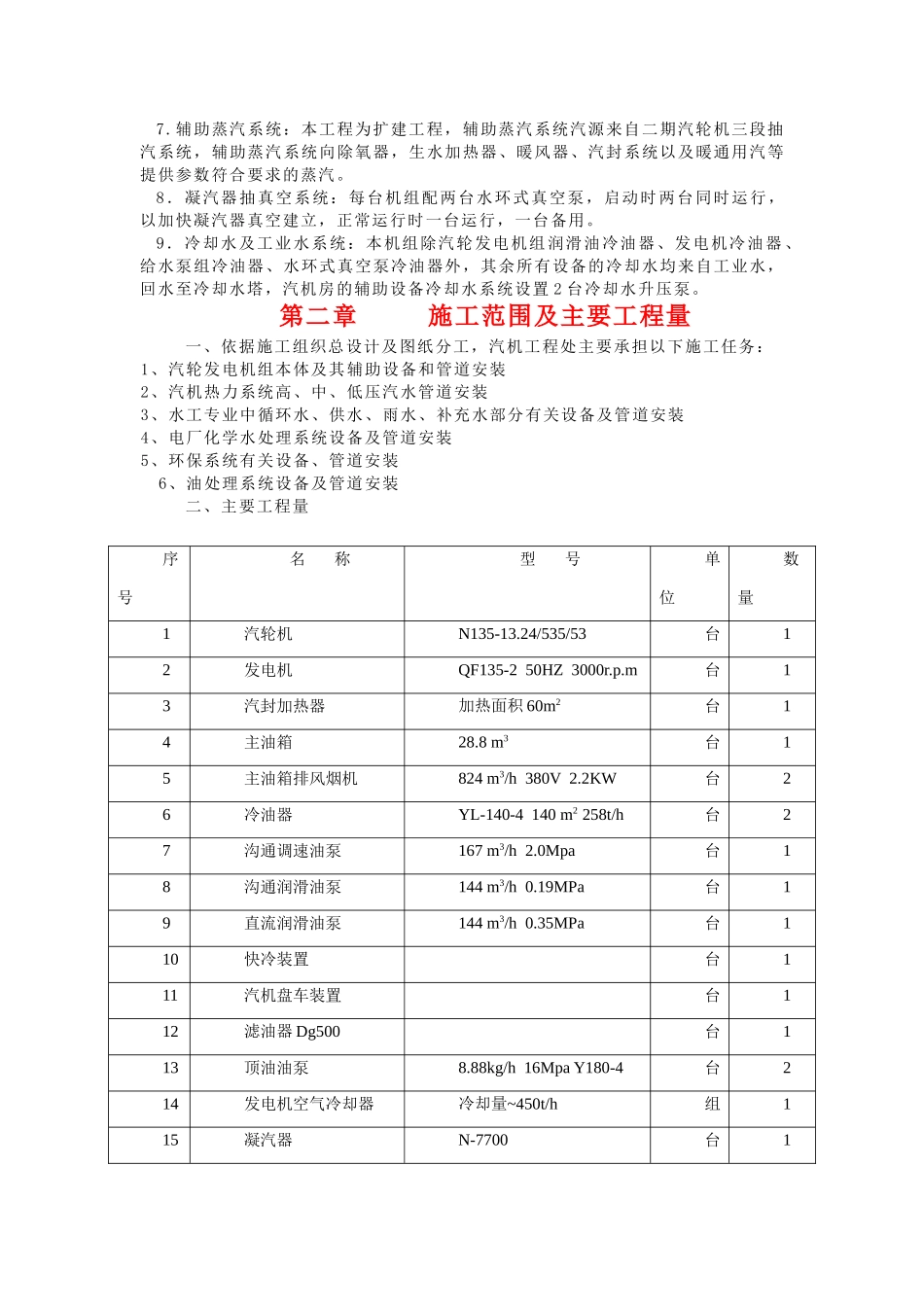

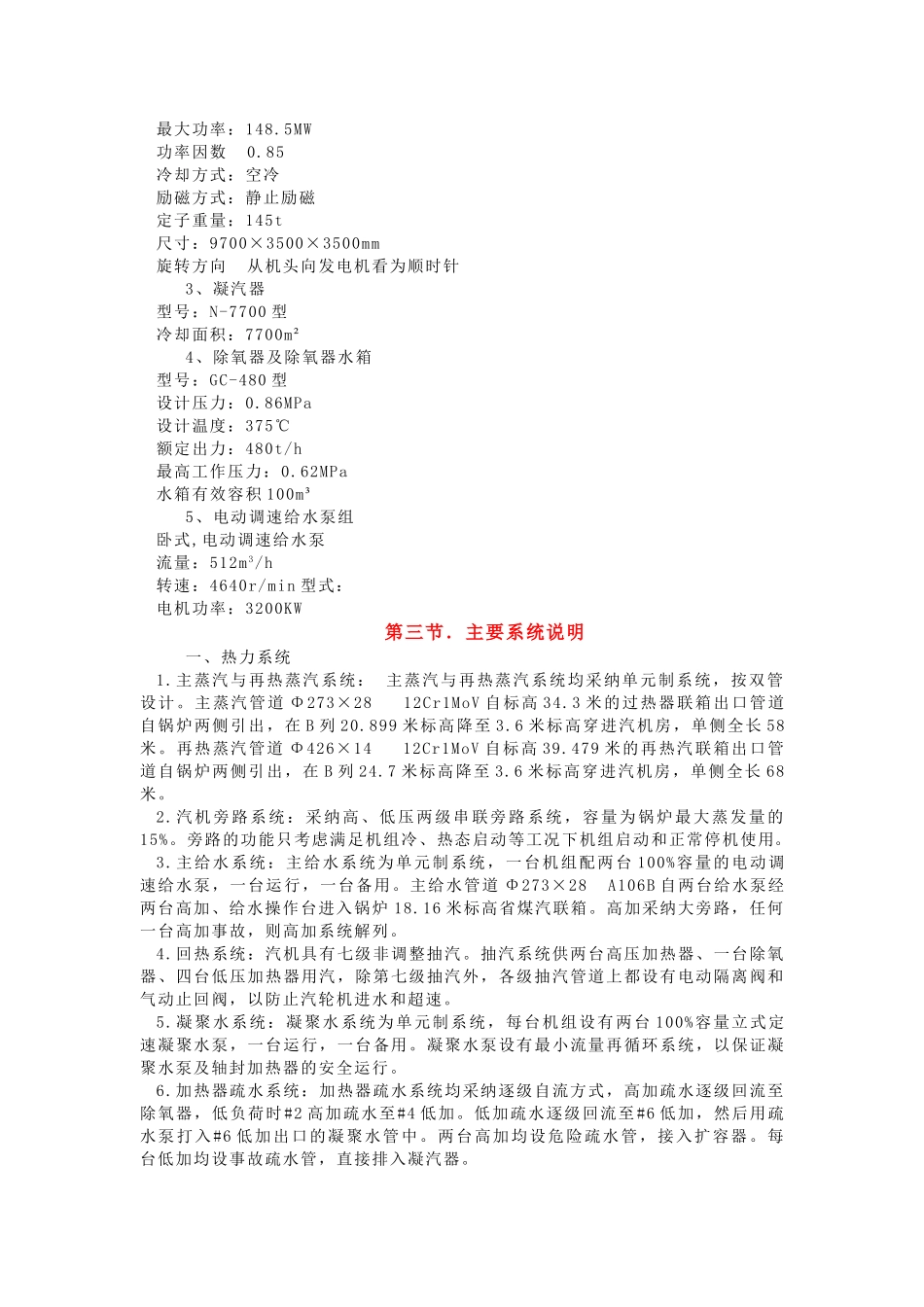

第一章第一章 工程概况第一节．第一节． 编制依据1、编制依据1.1《华能烟囱、水塔标招标文件》；《华能济宁电厂扩建工程#2 标招标文件》及其附件1.2《华能济宁电厂（2×135MW）施工组织总设计》1.3《公司质保手册》2000：C 版1.4《公司质量体系程序》2000：C 版1.5 汽机专业有关厂家供图纸及安装说明书1.6 西北电力设计院供图纸及技术文件1.7《电力建设施工技术管理制度》1.8《电力建设安全工作规程》1.9《质量管理作业文件》1.10《火力发电厂基本建设工程启动及验收法律规范实施细则》1.11《华能济宁电厂扩建工程初步设计文件》1. 1. 使用法律规范2.1《电力建设施工及验收技术法律规范》（汽轮机机组篇）2.2《电力建设施工及验收技术法律规范》(管道篇)2.3《电力建设施工及验收技术法律规范》(化学篇)2.4《电力建设施工及验收技术法律规范》(焊接工程篇)2.5《火电施工质量检验及评定标准》（汽轮机机组篇）2.6《火电施工质量检验及评定标准》（管道篇）2.7《火电施工质量检验及评定标准》（化学篇）2.8《火电施工质量检验及评定标准》（焊接工程篇）2.9《火电施工质量检验及评定标准》（整组试运篇）2.10《火力发电厂基本建设工程启动及竣工验收规程》第二节．设备概况及设计特点主要设备简介1、汽轮机 制造商：东方汽轮机厂型式:超高压、中间再热、双缸双排汽、单轴、凝汽器式汽轮机型号: N135-13.24/535/535额定功率:135MW最大功率:146.791MW主汽门前参数:13.24Mpa/535℃再热门前参数:2.351Mpa/535℃额定背压:4.9KPa额定功率下热耗:8493KJ/KW.h旋转方向: 从汽机端向发电机端看为顺时针2、发电机供应商：上海发电机厂型号 TLRLI100/38 QF-135-2额定功率 135MW额定电压 13.8KV最大功率：148.5MW功率因数 0.85冷却方式：空冷励磁方式：静止励磁定子重量：145t尺寸：9700×3500×3500mm旋转方向 从机头向发电机看为顺时针3、凝汽器型号：N-7700 型冷却面积：7700m²4、除氧器及除氧器水箱型号：GC-480 型设计压力：0.86MPa设计温度：375℃额定出力：480t/h最高工作压力：0.62MPa水箱有效容积 100m³5、电动调速给水泵组卧式,电动调速给水泵流量：512m 3/h转速：4640r/min 型式：电机功率：3200KW第三节．主要系统说明一、热力系统1.主蒸汽与再热蒸汽系统： 主蒸汽与再热蒸汽系统均采纳单元制系统，按双管设计。主蒸汽管道 Φ273×28 12Cr1MoV 自标高 34.3 米的过热器联箱出口管道自锅炉两侧引出，在 B 列 20.899 ...
