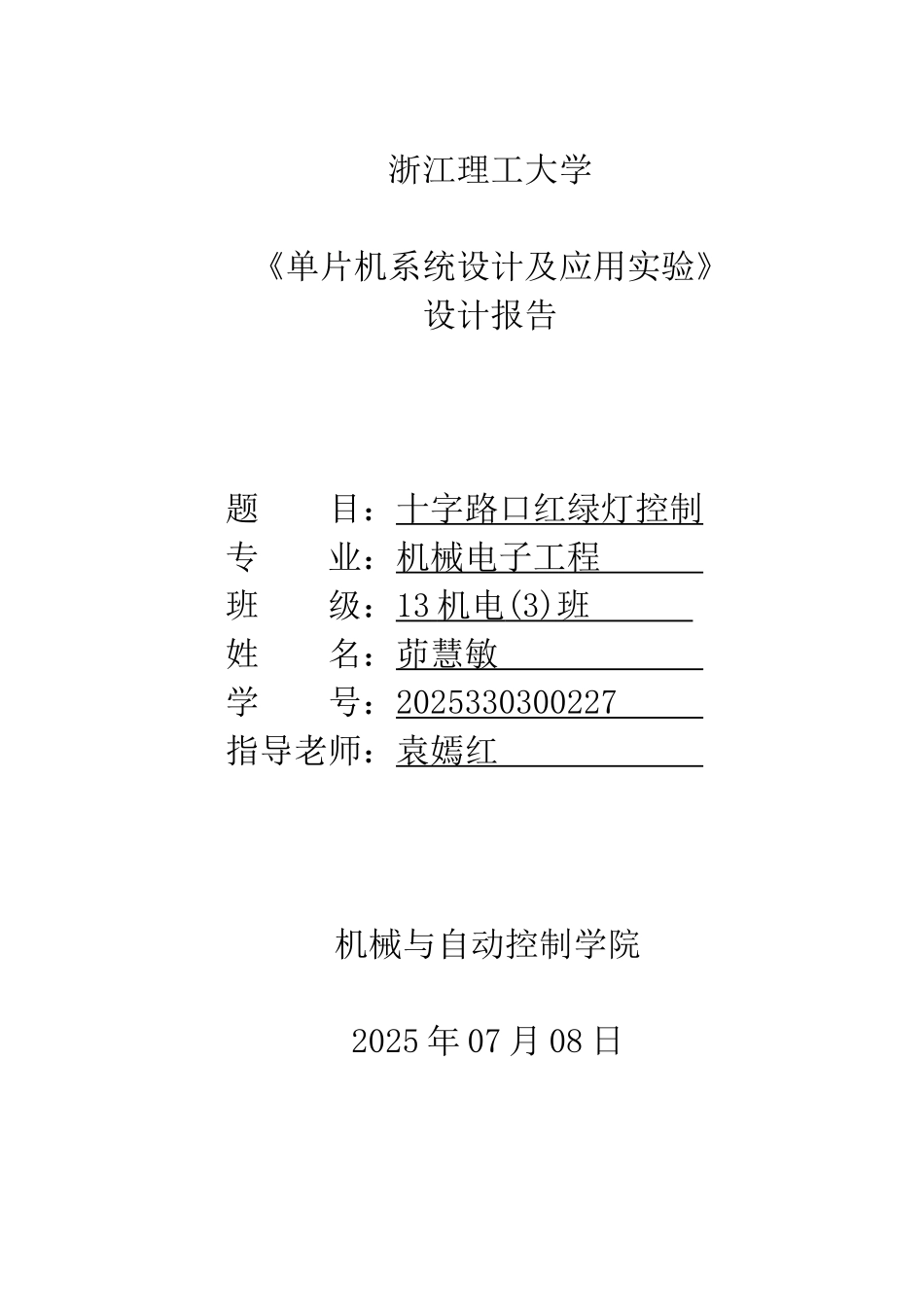

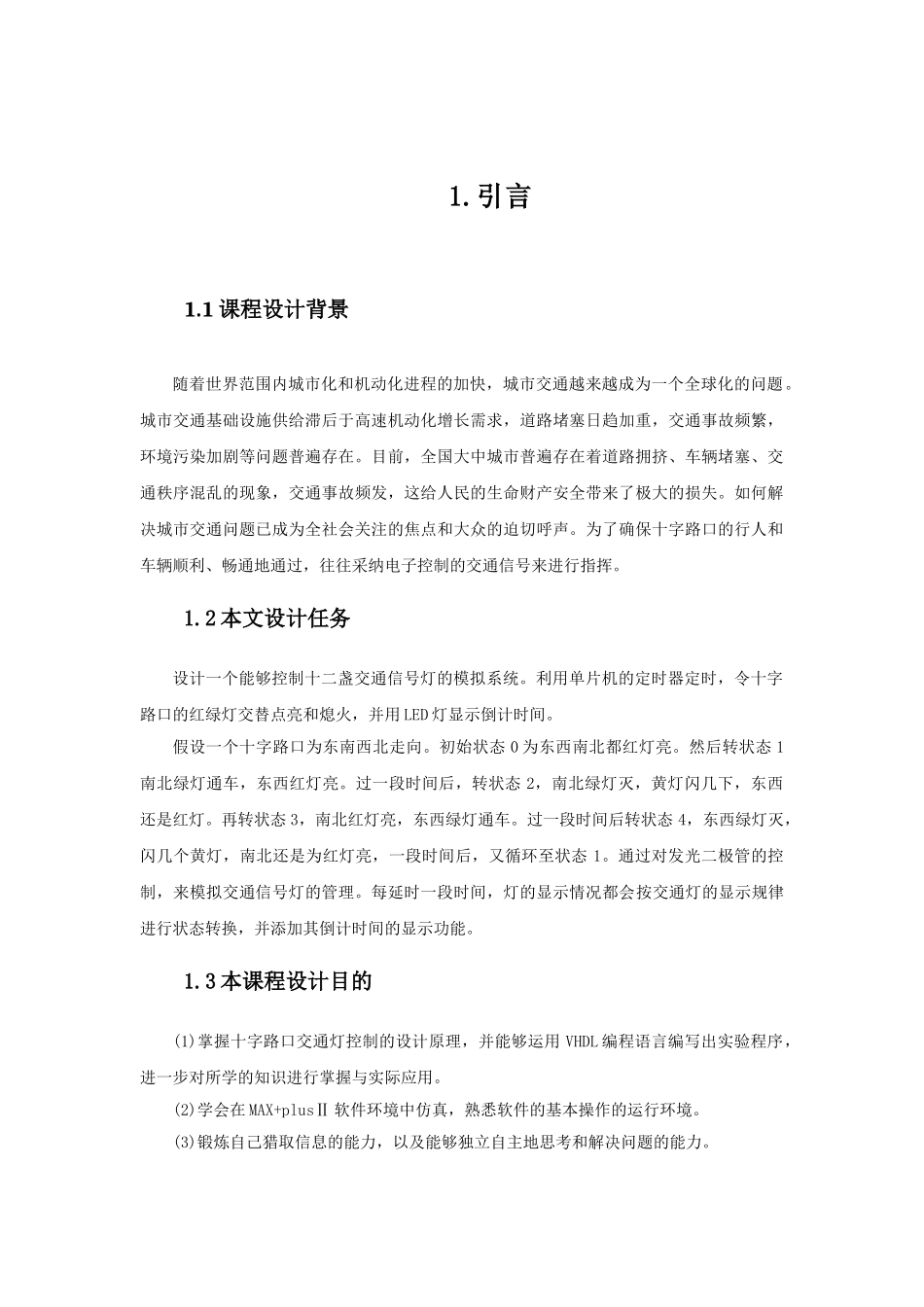

浙江理工大学《单片机系统设计及应用实验》设计报告题 目：十字路口红绿灯控制专 业：机械电子工程 班 级：13 机电 (3) 班 姓 名：茆慧敏 学 号：2025330300227 指导老师：袁嫣红 机械与自动控制学院2025 年 07 月 08 日1.引言1.1 课程设计背景随着世界范围内城市化和机动化进程的加快，城市交通越来越成为一个全球化的问题。城市交通基础设施供给滞后于高速机动化增长需求，道路堵塞日趋加重，交通事故频繁，环境污染加剧等问题普遍存在。目前，全国大中城市普遍存在着道路拥挤、车辆堵塞、交通秩序混乱的现象，交通事故频发，这给人民的生命财产安全带来了极大的损失。如何解决城市交通问题已成为全社会关注的焦点和大众的迫切呼声。为了确保十字路口的行人和车辆顺利、畅通地通过，往往采纳电子控制的交通信号来进行指挥。1.2 本文设计任务设计一个能够控制十二盏交通信号灯的模拟系统。利用单片机的定时器定时，令十字路口的红绿灯交替点亮和熄火，并用 LED 灯显示倒计时间。假设一个十字路口为东南西北走向。初始状态 0 为东西南北都红灯亮。然后转状态 1南北绿灯通车，东西红灯亮。过一段时间后，转状态 2，南北绿灯灭，黄灯闪几下，东西还是红灯。再转状态 3，南北红灯亮，东西绿灯通车。过一段时间后转状态 4，东西绿灯灭，闪几个黄灯，南北还是为红灯亮，一段时间后，又循环至状态 1。通过对发光二极管的控制，来模拟交通信号灯的管理。每延时一段时间，灯的显示情况都会按交通灯的显示规律进行状态转换，并添加其倒计时间的显示功能。1.3 本课程设计目的(1)掌握十字路口交通灯控制的设计原理，并能够运用 VHDL 编程语言编写出实验程序，进一步对所学的知识进行掌握与实际应用。(2)学会在 MAX+plusⅡ 软件环境中仿真，熟悉软件的基本操作的运行环境。(3)锻炼自己猎取信息的能力，以及能够独立自主地思考和解决问题的能力。2.系统方案设计与原理2.1 设计思路在交通灯控制系统中，东西南北四个方向各有红黄绿三种颜色的指示灯各一盏，共计12 盏指示灯，用以来指挥车辆和行人交通安全通行。当红色指示灯亮的时候表示禁止该方向的车辆和行人通行，当黄色指示灯亮的时候提示人们红、绿灯的状态即将切换。并且黄灯燃亮时为东西和南北两干道的公共停车时间。初始状态 0 为东西南北都红灯亮。然后转为状态 1 南北绿灯通车，东西红灯亮。过一段时间后，转为状态 2，南北绿灯灭，黄灯闪几下，东西还是红灯...
