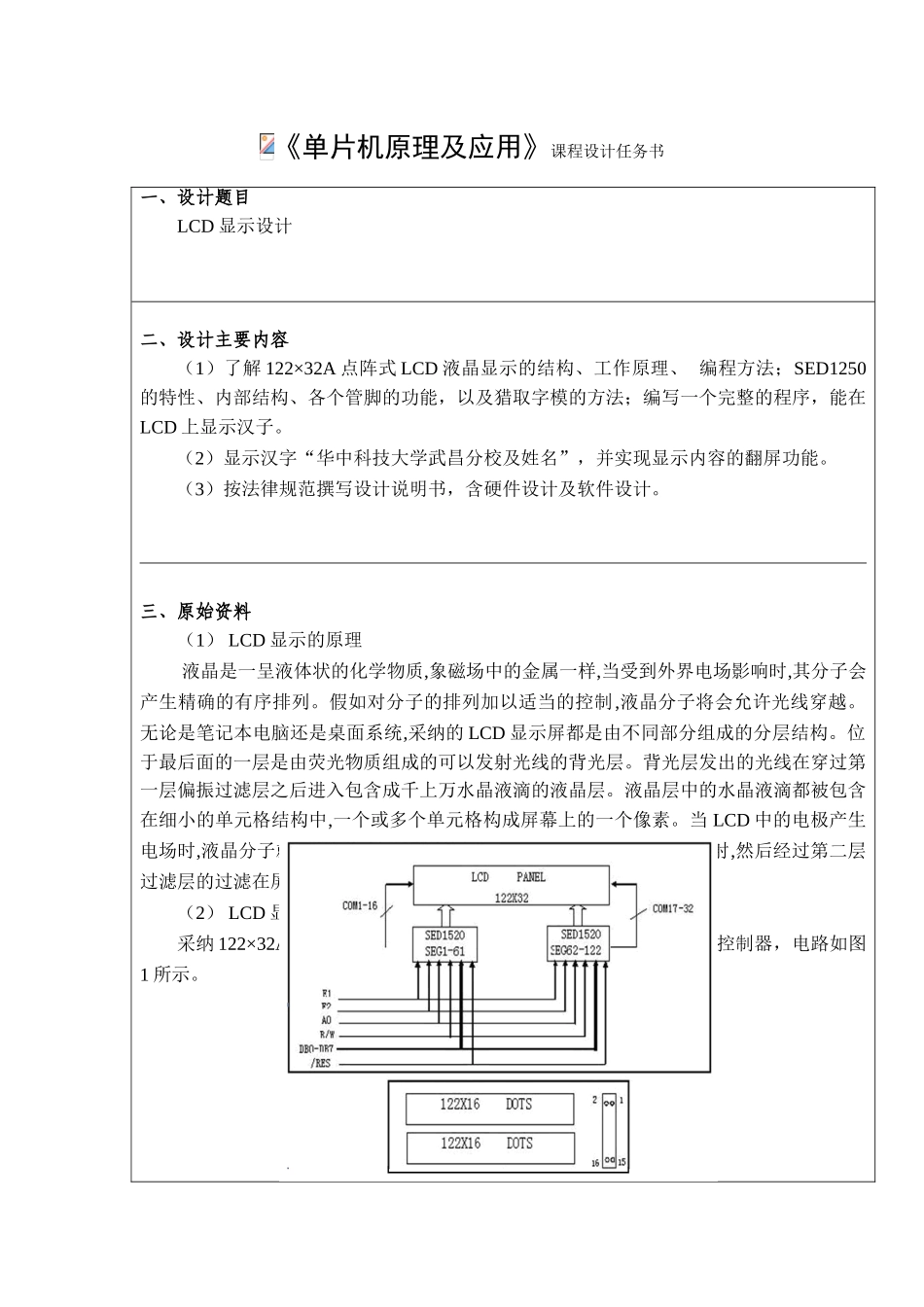

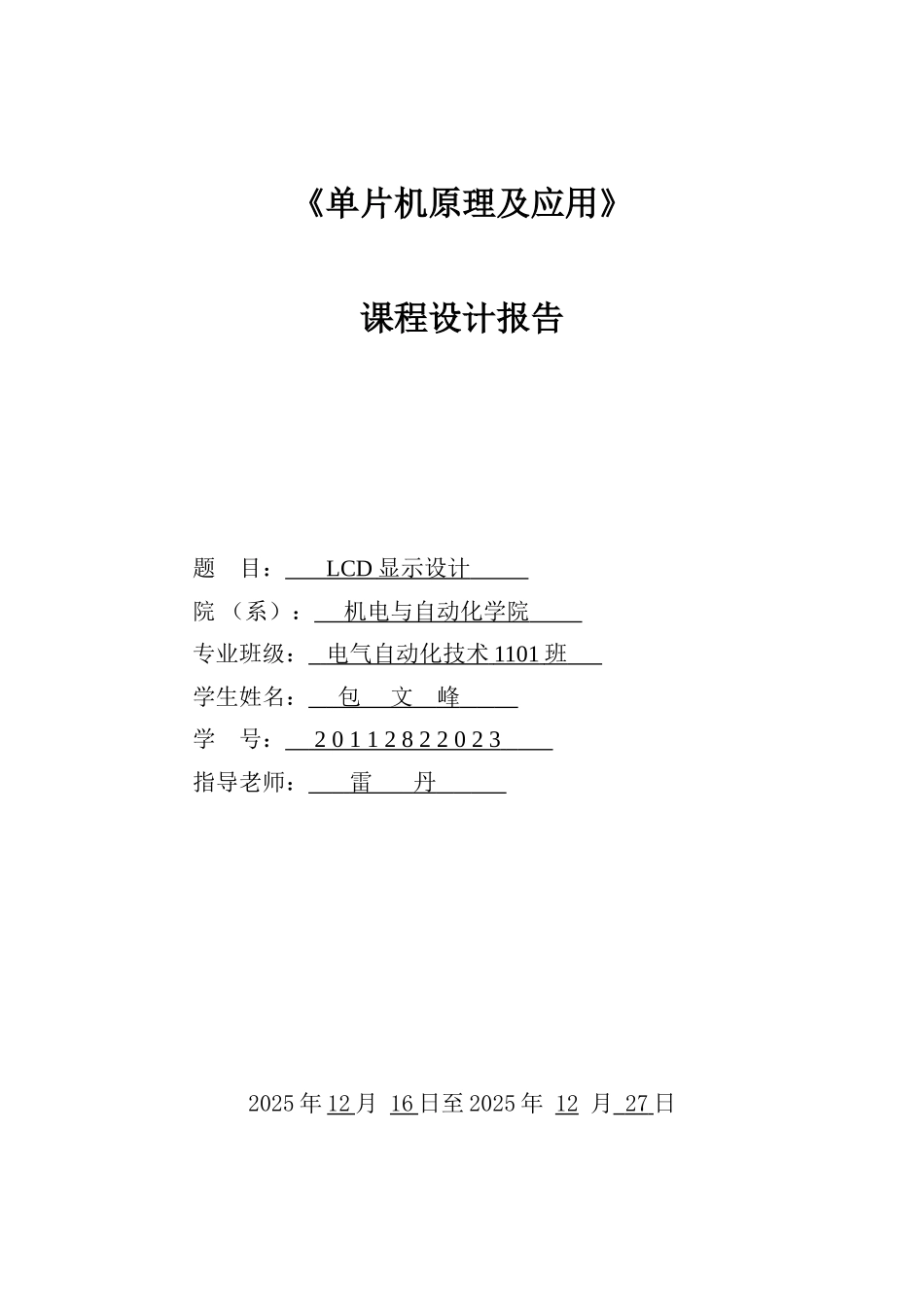

《单片机原理及应用》课程设计报告 题 目： LCD 显示设计 院 （系）： 机电与自动化学院 专业班级： 电气自动化技术 1101 班 学生姓名： 包 文 峰 学 号： 2 0 1 1 2 8 2 2 0 2 3 指导老师： 雷 丹 2025 年 12 月 16 日至 2025 年 12 月 27 日华中科技大学武昌分校制《单片机原理及应用》课程设计任务书一、设计题目LCD 显示设计二、设计主要内容（1）了解 122×32A 点阵式 LCD 液晶显示的结构、工作原理、 编程方法；SED1250的特性、内部结构、各个管脚的功能，以及猎取字模的方法；编写一个完整的程序，能在LCD 上显示汉子。（2）显示汉字“华中科技大学武昌分校及姓名”，并实现显示内容的翻屏功能。（3）按法律规范撰写设计说明书，含硬件设计及软件设计。三、原始资料（1） LCD 显示的原理 液晶是一呈液体状的化学物质,象磁场中的金属一样,当受到外界电场影响时,其分子会产生精确的有序排列。假如对分子的排列加以适当的控制,液晶分子将会允许光线穿越。无论是笔记本电脑还是桌面系统,采纳的 LCD 显示屏都是由不同部分组成的分层结构。位于最后面的一层是由荧光物质组成的可以发射光线的背光层。背光层发出的光线在穿过第一层偏振过滤层之后进入包含成千上万水晶液滴的液晶层。液晶层中的水晶液滴都被包含在细小的单元格结构中,一个或多个单元格构成屏幕上的一个像素。当 LCD 中的电极产生电场时,液晶分子就会产生扭曲,从而将穿越其中的光线进行有规则的折射,然后经过第二层过滤层的过滤在屏幕上显示出来。 （2） LCD 显示电路采纳 122×32A 点阵式 LCD 液晶显示模块，内置 SED1520 液晶显示控制器，电路如图1 所示。图 1 LCD 显示电路（3） LCD 与单片机的连接（如图 2）图 2 LCD 与单片机的连接图四、要求的设计成果1、根据控制要求，分析 LCD 显示系统的硬件结构；2、分析 LCD 引脚功能及地址分配；3、在单片机实验箱上按要求显示汉子并进行实时演示。 4、提交字数不低于 2000 字的设计说明书一份。五、进程安排时 间课程设计内容学时分配第一周周一至第一周周二上午下达设计任务；查阅资料，理解参考程序1.5 天第一周周二下午至第二周周三进单片机实验室，理解硬件、编写程序，修改完善，达到设计要求6.5 天第二周周四至第二周周五作品演示、撰写设计说明书、提交说明书并进行答辩（单片机实验室）2 天合计10 天六、主要参考资料[1] 李广弟．...
