厂区地下管线施工方案

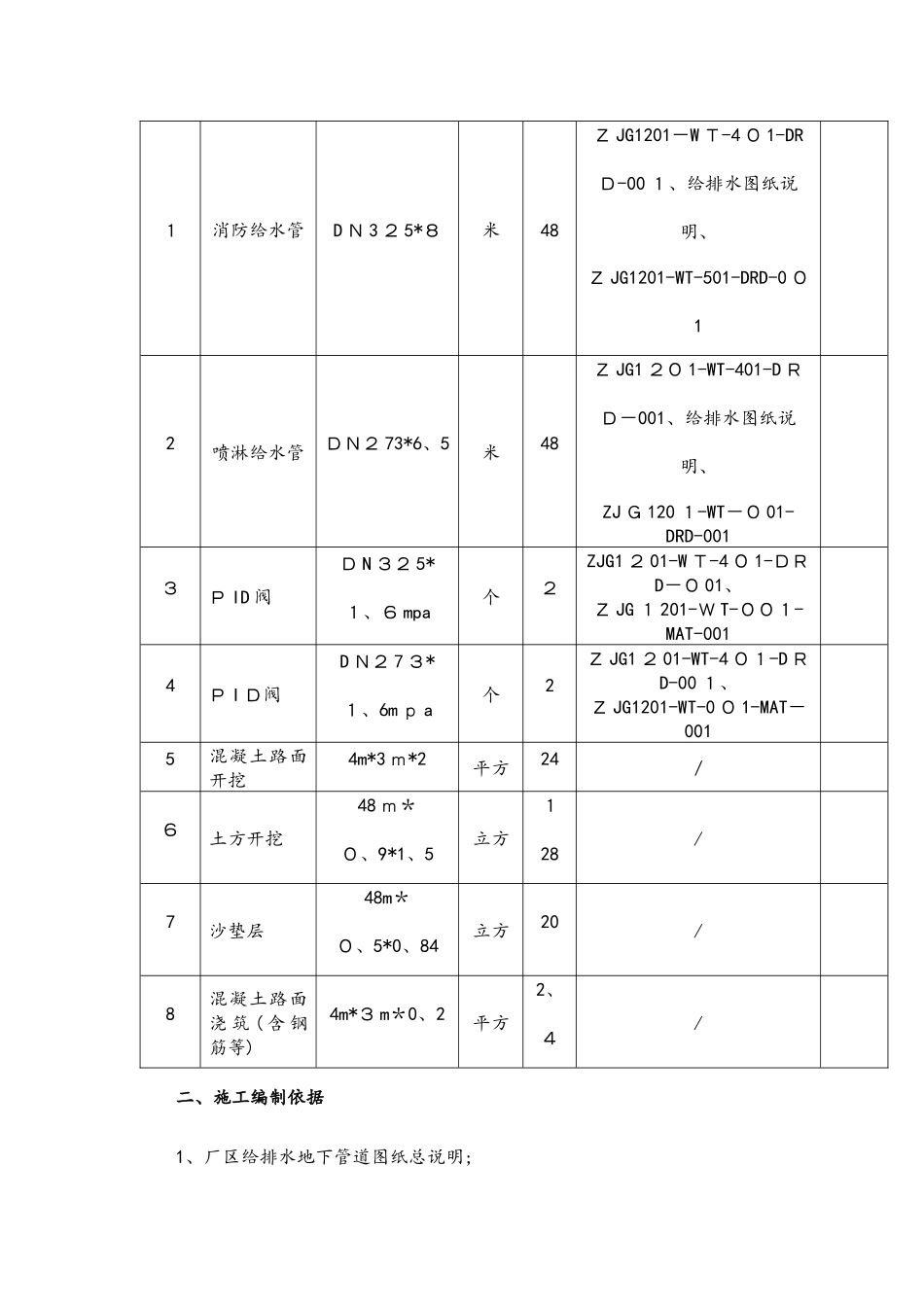

PPG 老厂地下消防管线开挖施工方案一、工程概况1、基本情况 本次施工方案编制范围为消防系统与喷淋系统管线与老厂系统对接工程,管道根据业主要求采纳输送流体用无缝焊接钢管作为管材,口径为Ｄ N27 ３和 DN3 ２５,牵涉到得系统一共有２个,分别为喷淋系统与消防系统,由于管道为埋地管道,需要对 PPG 老厂一期厂房内得道路进行开挖,在不影响其她系统得情况下安装穿越消防通道得埋地消防管道。消防埋地管线施工前,先期对施工范围内腐植土和有草得地方进行清除,清除厚度为 3 ０ cm 以上,外运至甲方指定得地点。本次开挖需要对消防通道得混凝土地面用机械进行破除,再由机械队破除完毕得地面开挖。开挖深度１米。处理方法根据现场实际情况另行确定。2、各管线技术参数见下表:序号管道名称代号规格材料１消防给水管FHDN273＊6、5Q23 ５B输送流体用无缝钢管2喷淋给水管Ｆ SDN325*8Q ２ 3５ B输送流体用无缝钢管３、主要工程量序号名称规格单位数量图号或标准号备注１消防给水管D Ｎ 3 ２ 5*８米48Ｚ JG1201－W Ｔ-4 ０ 1-DRＤ-00 １、给排水图纸说明、Ｚ JG1201-WT-501-DRD-0 ０12喷淋给水管ＤＮ２ 73*6、5米48Ｚ JG1 ２０ 1-WT-401-D ＲＤ－001、给排水图纸说明、ZJ Ｇ 120 １-WT－０ 01-DRD-001３Ｐ ID 阀Ｄ N ３２ 5*１、６ mpa个２ZJG1 ２ 01-W Ｔ-4 ０ 1-ＤＲD－０ 01、Ｚ JG １ 201-Ｗ T-００１-MAT-0014Ｐ I Ｄ阀D Ｎ２ 7 ３*１、6m ｐ a个2Ｚ JG1 ２ 01-WT-4 ０１-D ＲD-00 １、Ｚ JG1201-WT-0 ０ 1-MAT－0015混凝土路面开挖4m*3 ｍ*2平方24／６土方开挖48 ｍ＊０、9*1、5立方１28/7沙垫层48m＊０、5*0、84立方20/8混凝土路面浇 筑 ( 含 钢筋等)4m*３ m＊0、2平方2、４/二、施工编制依据1、厂区给排水地下管道图纸总说明;2、厂区给排水管道布置图:3、 现场条件和实地勘察实际情况及业主专业人员现场交底情况;4、《工业金属管道工程施工及验收法律规范》Ｇ B5 ０ 2 ３ 5-97;5. 《现场设备、工业管道焊接工程施工用验收法律规范》GB50 ２３ 6-2 ０11;6. 工业金属管道工程施工验收法律规范 GB ５ 018 ４-20 １ 1;7. 《给排水管道工程施工及验收法律规范》G Ｂ５０ 2 ６８-2 ００ 8;8. 石油化工安全技术规程 SH3505-１ 99 ９;9. 《建筑施工安全检查标准》JBJ ５ 9-201 １;10. PP Ｇ业主Ｅ HS 规定。三、施工质量保证措施 3、1 保证施...
