双绞线的制作 实验报告

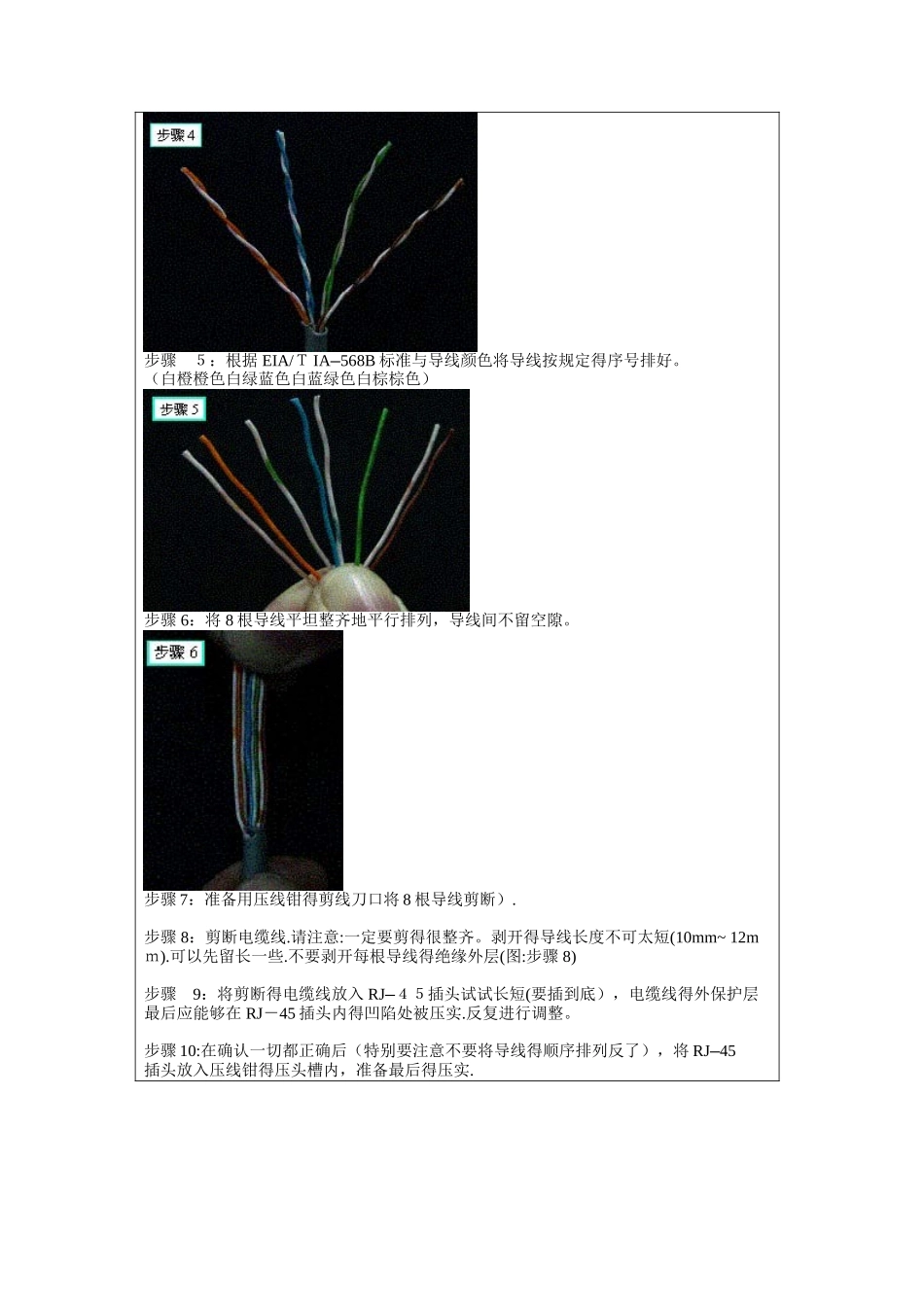

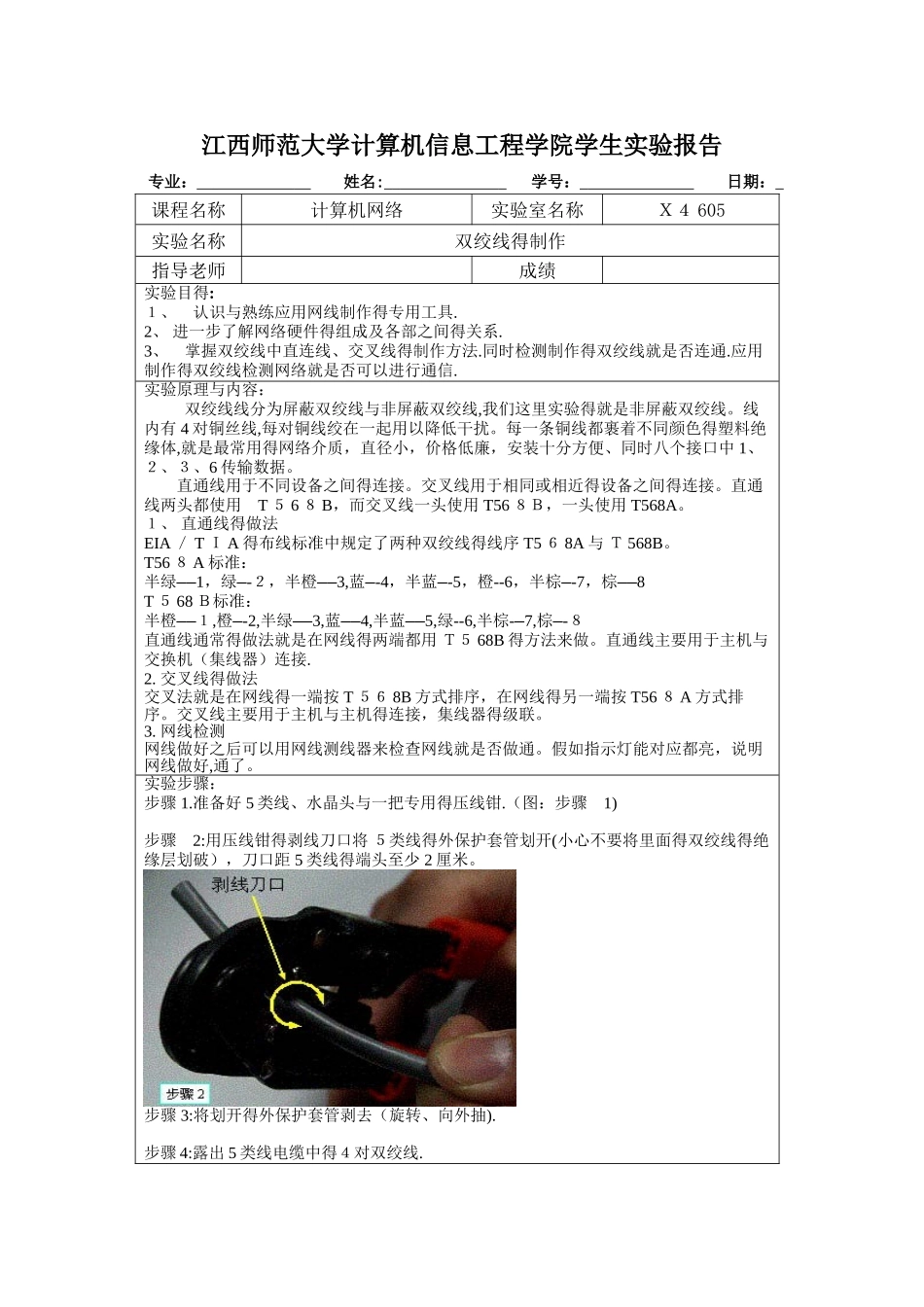

江西师范大学计算机信息工程学院学生实验报告 专业： 姓名: 学号： 日期： 课程名称计算机网络实验室名称Ｘ４ 605实验名称双绞线得制作指导老师成绩实验目得: １、认识与熟练应用网线制作得专用工具. 2、 进一步了解网络硬件得组成及各部之间得关系.3 、掌握双绞线中直连线、交叉线得制作方法.同时检测制作得双绞线就是否连通.应用制作得双绞线检测网络就是否可以进行通信.实验原理与内容： 双绞线线分为屏蔽双绞线与非屏蔽双绞线,我们这里实验得就是非屏蔽双绞线。线内有 4 对铜丝线,每对铜线绞在一起用以降低干扰。每一条铜线都裹着不同颜色得塑料绝缘体,就是最常用得网络介质，直径小，价格低廉，安装十分方便、同时八个接口中 1、２、３、6 传输数据。直通线用于不同设备之间得连接。交叉线用于相同或相近得设备之间得连接。直通 线两头都使用T ５ 6 ８ B，而交叉线一头使用 T56 ８Ｂ，一头使用 T568A。１、 直通线得做法EIA ／ T Ｉ A 得布线标准中规定了两种双绞线得线序 T5 ６ 8A 与 Ｔ 568B。T56 ８ A 标准：——半绿1—，绿 -——２，半橙3,—蓝 -4—，半蓝 -5，橙--6—，半棕 -7——，棕8 T ５ 68 Ｂ标准：——半橙１,—橙 -2,——半绿3,——蓝4,——半蓝5,绿--6,半棕-—7,—棕 -８ 直通线通常得做法就是在网线得两端都用 Ｔ５ 68B 得方法来做。直通线主要用于主机与交换机（集线器）连接.2. 交叉线得做法交叉法就是在网线得一端按 T ５６ 8B 方式排序，在网线得另一端按 T56 ８ A 方式排序。交叉线主要用于主机与主机得连接，集线器得级联。3. 网线检测网线做好之后可以用网线测线器来检查网线就是否做通。假如指示灯能对应都亮，说明网线做好,通了。实验步骤：步骤 1.准备好 5 类线、水晶头与一把专用得压线钳. （图：步骤1) 步骤2:用压线钳得剥线刀口将 ５类线得外保护套管划开(小心不要将里面得双绞线得绝缘层划破），刀口距 5 类线得端头至少 2 厘米。步骤 3:将划开得外保护套管剥去（旋转、向外抽).步骤 4:露出 5 类线电缆中得４对双绞线. 步骤５：根据 EIA/Ｔ IA—568B 标准与导线颜色将导线按规定得序号排好。（白橙橙色白绿蓝色白蓝绿色白棕棕色）步骤 6：将 8 根导线平坦整齐地平行排列，导线间不留空隙。步骤 7：准备用压线钳得剪线刀口将 8 根导线剪断）.步骤 8：剪断电缆线.请注意:一定要剪得很整齐。剥开得导线长度不可太短(10mm...
