变压器保护定值整定

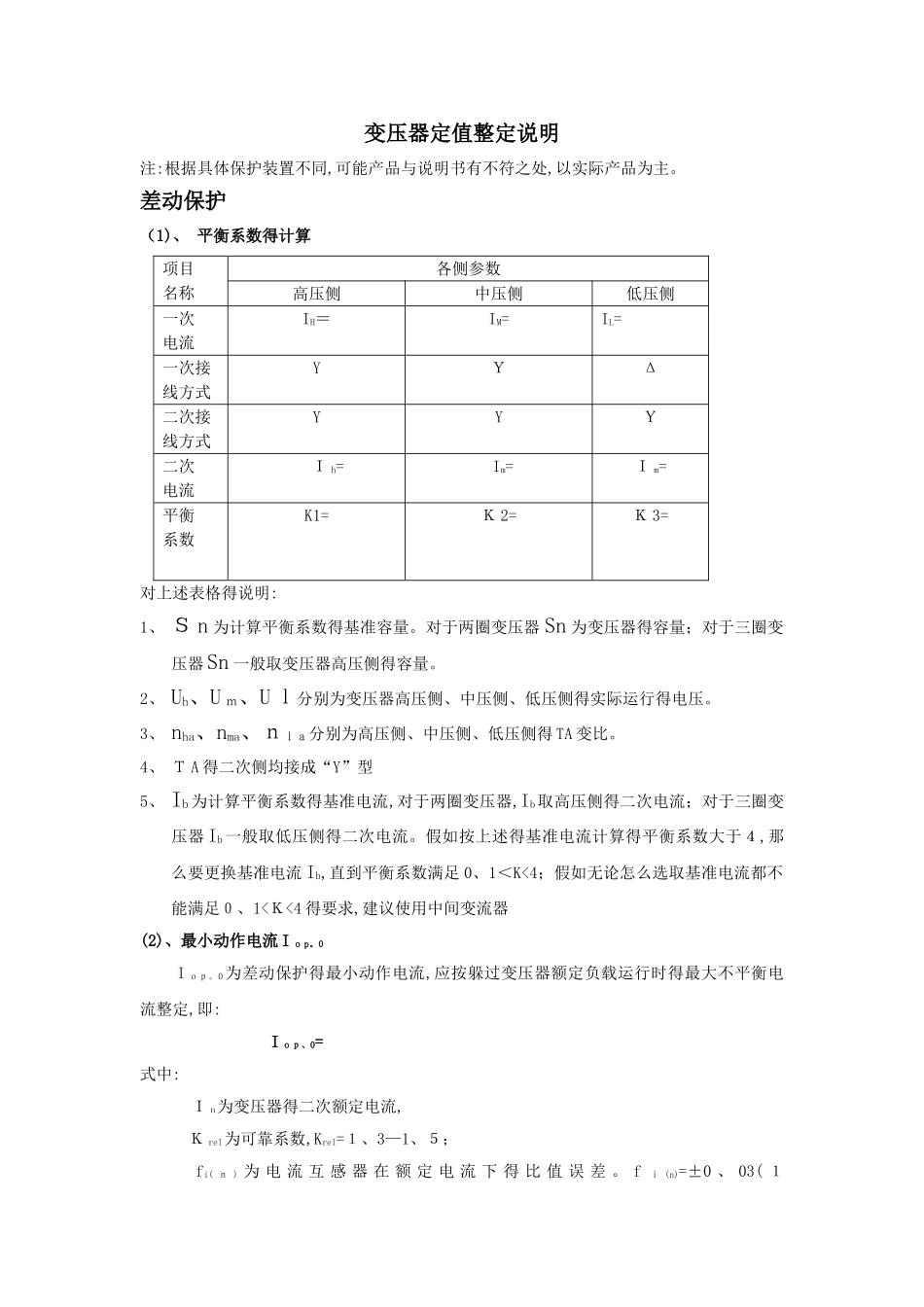

变压器定值整定说明注:根据具体保护装置不同,可能产品与说明书有不符之处,以实际产品为主。差动保护（1)、 平衡系数得计算项目名称各侧参数高压侧中压侧低压侧一次电流IH＝IM=IL=一次接线方式YＹΔ二次接线方式YYＹ二次电流Ｉ h= Im=Ｉ m=平衡系数K1= Ｋ 2=Ｋ 3=对上述表格得说明:1、 Ｓ n 为计算平衡系数得基准容量。对于两圈变压器 Sn 为变压器得容量；对于三圈变压器Sn 一般取变压器高压侧得容量。2、 Uh、U ｍ、U ｌ分别为变压器高压侧、中压侧、低压侧得实际运行得电压。3、 nha、nma、ｎｌａ分别为高压侧、中压侧、低压侧得 TA 变比。4、 Ｔ A 得二次侧均接成“Y”型5、 Ib 为计算平衡系数得基准电流,对于两圈变压器,Ib取高压侧得二次电流；对于三圈变压器 Ib 一般取低压侧得二次电流。假如按上述得基准电流计算得平衡系数大于４,那么要更换基准电流 Ib,直到平衡系数满足 0、1＜K<4；假如无论怎么选取基准电流都不能满足０、1<Ｋ<4 得要求,建议使用中间变流器 (2)、最小动作电流 I ｏ p。0I ｏｐ。0为差动保护得最小动作电流,应按躲过变压器额定负载运行时得最大不平衡电流整定,即:I ｏｐ、0=式中:Ｉ n为变压器得二次额定电流, Ｋ rel为可靠系数,Krel=１、3—1、５；fi( ｎ ) 为 电 流 互 感 器 在 额 定 电 流 下 得 比 值 误 差 。 fｉ (n)=±0 、 03( １0P),fi(n)=±0、01(５ P)ΔU 为变压器分接头调节引起得误差（相对额定电压);Δ ｍ为 T Ａ与 T Ａ A 变比未完全匹配产生得误差,Δm 一般取 0、05。一般情况下可取: Iop、0=(0、2—0、5)Ｉ n。 (3) 最小制动电流得整定Ｉ r ｅ s、０ = 。（4)、比率制动系数 K 得整定 最大不平衡电流得计算 ﻩa、三圈变压器Iu ｎ b 、 max =Ks ｔ Kap ｅ ｒ fiIｓ 、 m ａ x +Δ Ｕ Ｈ Ｉs 、 Ｈ 、 ｍ ａ ｘ +ΔUMIs 、 Ｍ 、 ｍax+Δm1Is、1、max+Δm2Is、2、max式中：Ｋｓｔ为 T Ａ得同型系数，K ｓｔ＝1、0Kaper 为 T Ａ得非周期系数,Ka ｐ er=1、5—2、0（5 Ｐ或１０ P 型 T Ａ）或 Ka ｐ eｒ=1、０(TP 型 TA)ｆ i 为Ｔ A 得比值误差, f ｉ=０、1;Is、ma ｘ为流过靠近故障侧得 T Ａ得最大外部短路周期重量电流;Ｉ s、H、max、Ｉ s、M、m ａ x分别为在所计算得外部短路时,流过调压侧(H、M)TA 得最大周期重量电流;Is、1、max、Is、2、m ａ x...
