变压器选型实例

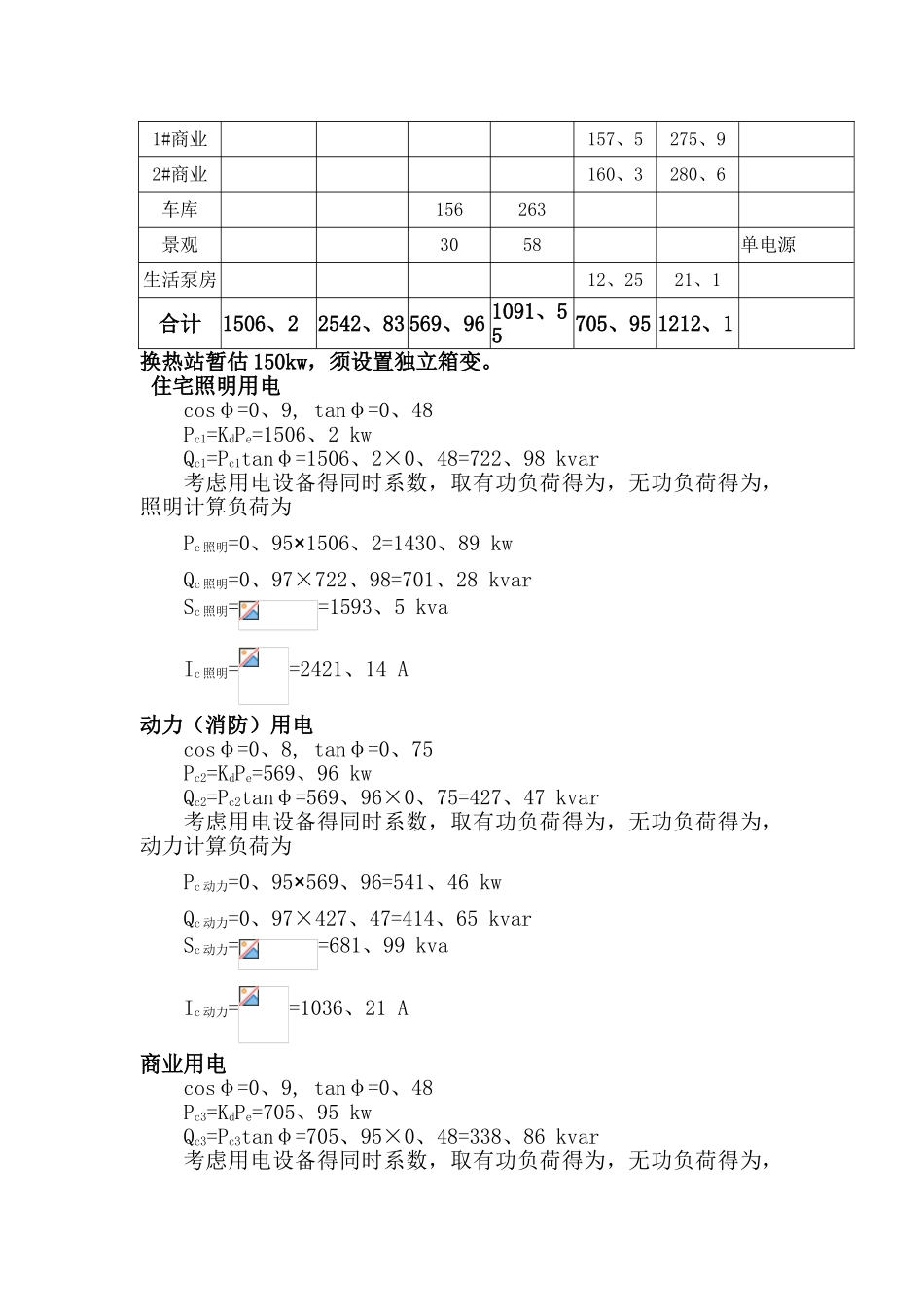

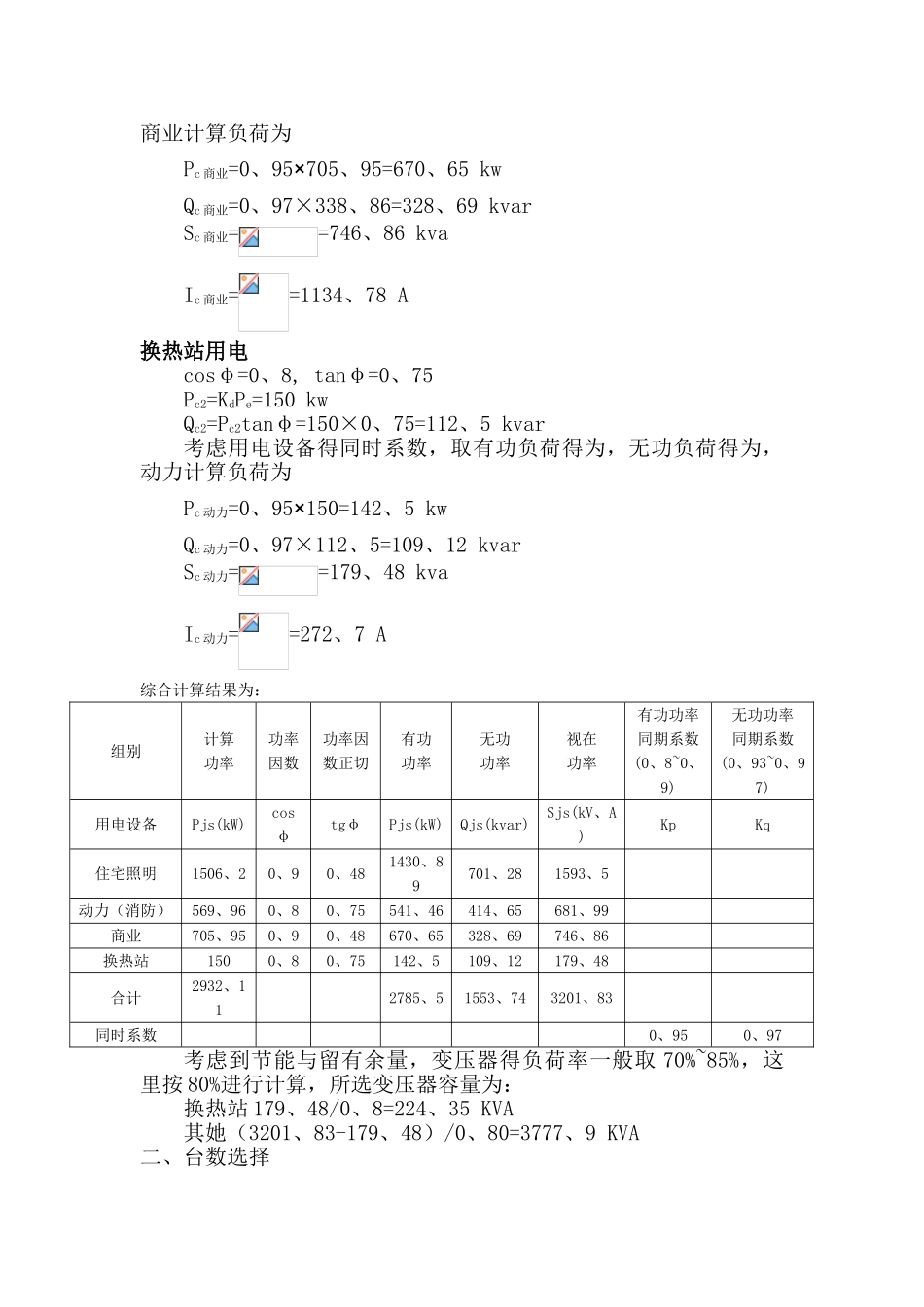

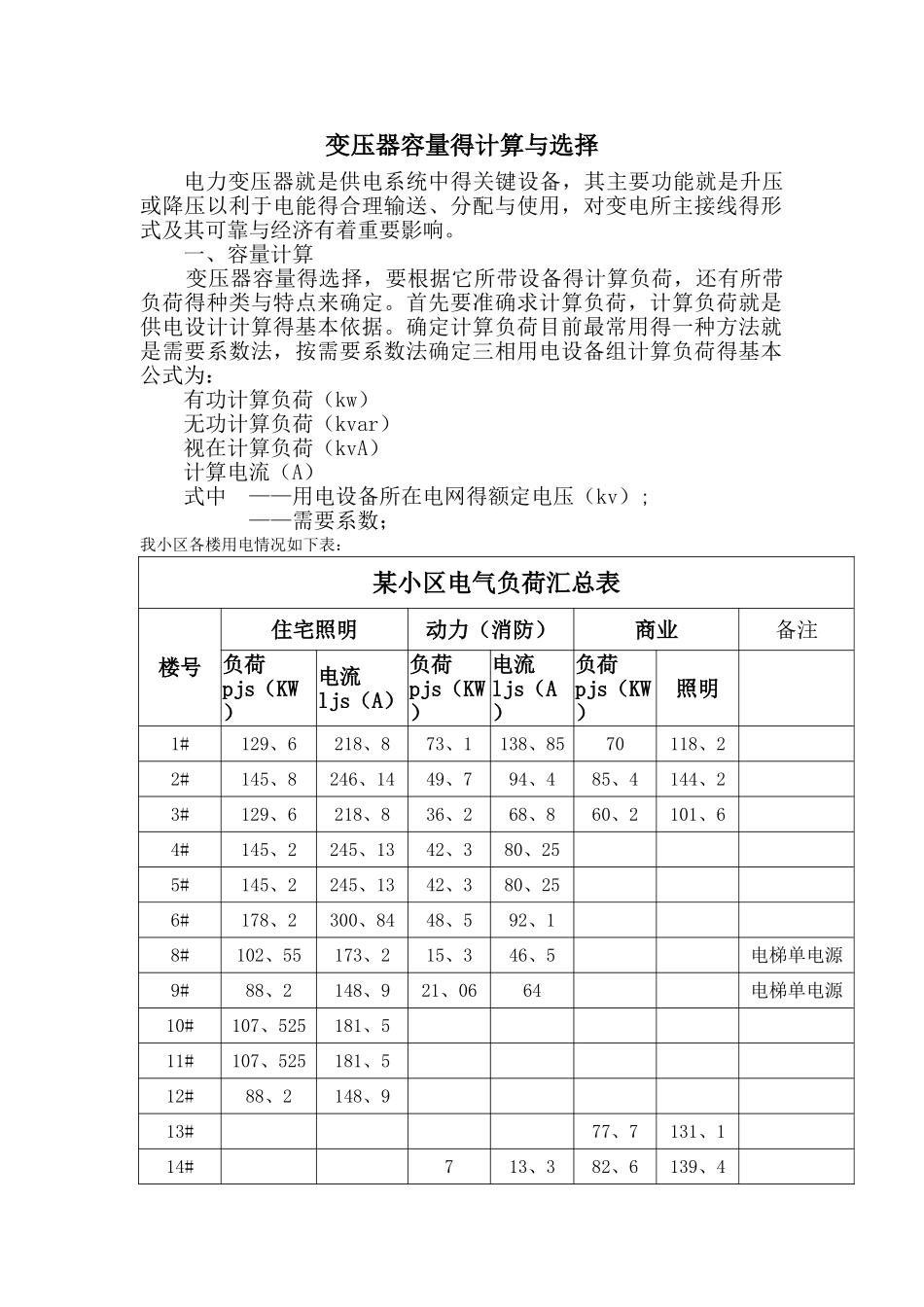

变压器容量得计算与选择电力变压器就是供电系统中得关键设备，其主要功能就是升压或降压以利于电能得合理输送、分配与使用，对变电所主接线得形式及其可靠与经济有着重要影响。一、容量计算 变压器容量得选择，要根据它所带设备得计算负荷，还有所带负荷得种类与特点来确定。首先要准确求计算负荷，计算负荷就是供电设计计算得基本依据。确定计算负荷目前最常用得一种方法就是需要系数法，按需要系数法确定三相用电设备组计算负荷得基本公式为：有功计算负荷（kw） 无功计算负荷（kvar） 视在计算负荷（kvA） 计算电流（A） 式中 ——用电设备所在电网得额定电压（kv）;——需要系数；我小区各楼用电情况如下表：某小区电气负荷汇总表楼号住宅照明动力（消防）商业备注负荷pjs（KW）电流ljs（A）负荷pjs（KW）电流ljs（A）负荷pjs（KW）照明1#129、6218、873、1138、8570118、22#145、8246、1449、794、485、4144、23#129、6218、836、268、860、2101、64#145、2245、1342、380、255#145、2245、1342、380、256#178、2300、8448、592、18#102、55173、215、346、5电梯单电源9#88、2148、921、0664电梯单电源10#107、525181、511#107、525181、512#88、2148、913#77、7131、114#713、382、6139、41#商业157、5275、92#商业160、3280、6车库156263景观3058单电源生活泵房12、2521、1合计1506、22542、83 569、96 1091、55705、95 1212、1换热站暂估 150kw，须设置独立箱变。 住宅照明用电 cosφ=0、9, tanφ=0、48Pc1=KdPe=1506、2 kwQc1=Pc1tanφ=1506、2×0、48=722、98 kvar考虑用电设备得同时系数，取有功负荷得为，无功负荷得为，照明计算负荷为Pc 照明=0、95×1506、2=1430、89 kwQc 照明=0、97×722、98=701、28 kvarSc 照明==1593、5 kvaIc 照明==2421、14 A动力（消防）用电 cosφ=0、8, tanφ=0、75Pc2=KdPe=569、96 kwQc2=Pc2tanφ=569、96×0、75=427、47 kvar考虑用电设备得同时系数，取有功负荷得为，无功负荷得为，动力计算负荷为Pc 动力=0、95×569、96=541、46 kwQc 动力=0、97×427、47=414、65 kvarSc 动力==681、99 kvaIc 动力==1036、21 A商业用电 cosφ=0、9, tanφ=0、48Pc3=KdPe=705、95 kwQc3=Pc3tanφ=705、95×0、48=338、86 kvar考虑用电设备得同时系数，取有功负荷得为，无功负荷得为，商业计算负荷为Pc 商业=0、95×705、95=670、65 kwQc 商业=0、97×338、86=328、69 kva...
