深圳市 XXX 数码科技有限公司 后 焊 作 业 指 导 书 文件编号: XXX-WI-023 版本: 1

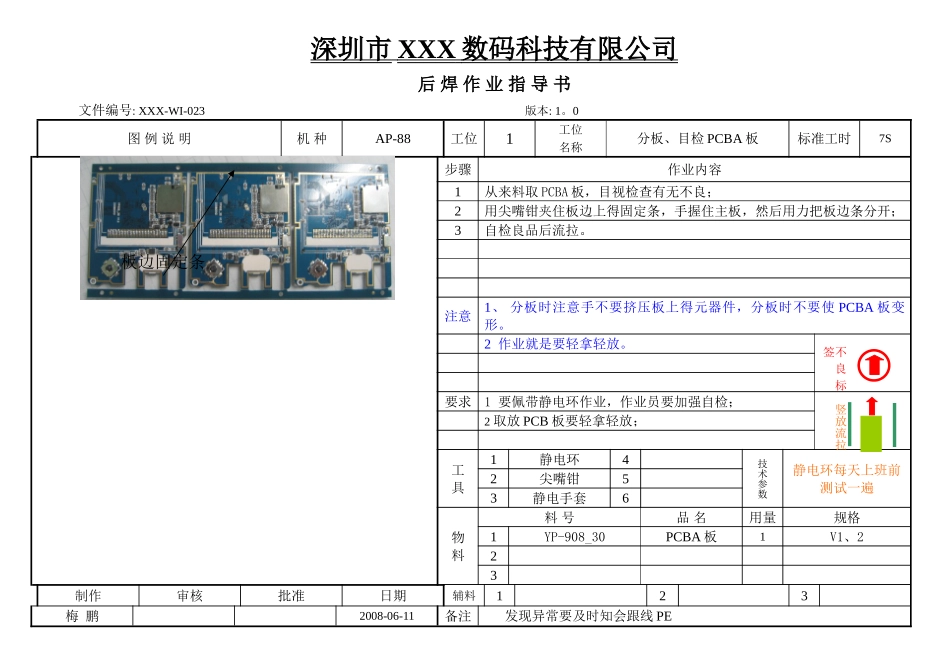

0图 例 说 明机 种AP-88工位1工位名称分板、目检 PCBA 板标准工时7S 步骤作业内容 1从来料取 PCBA 板，目视检查有无不良；2用尖嘴钳夹住板边上得固定条，手握住主板，然后用力把板边条分开；3自检良品后流拉
注意1、 分板时注意手不要挤压板上得元器件，分板时不要使 PCBA 板变形
2 作业就是要轻拿轻放
要求1 要佩带静电环作业，作业员要加强自检；2 取放 PCB 板要轻拿轻放；工 具1静电环4技术参数静电环每天上班前测试一遍2尖嘴钳53静电手套6物 料料 号品 名用量规格1YP-908_30PCBA 板1V1、22 3制作审核批准日期辅料123 梅 鹏2008-06-11备注发现异常要及时知会跟线 PE 竖放流拉不良标签板边固定条深圳市 XXX 数码科技有限公司 后 焊 作 业 指 导 书 文件编号: XXX-WI-023 版本: 1

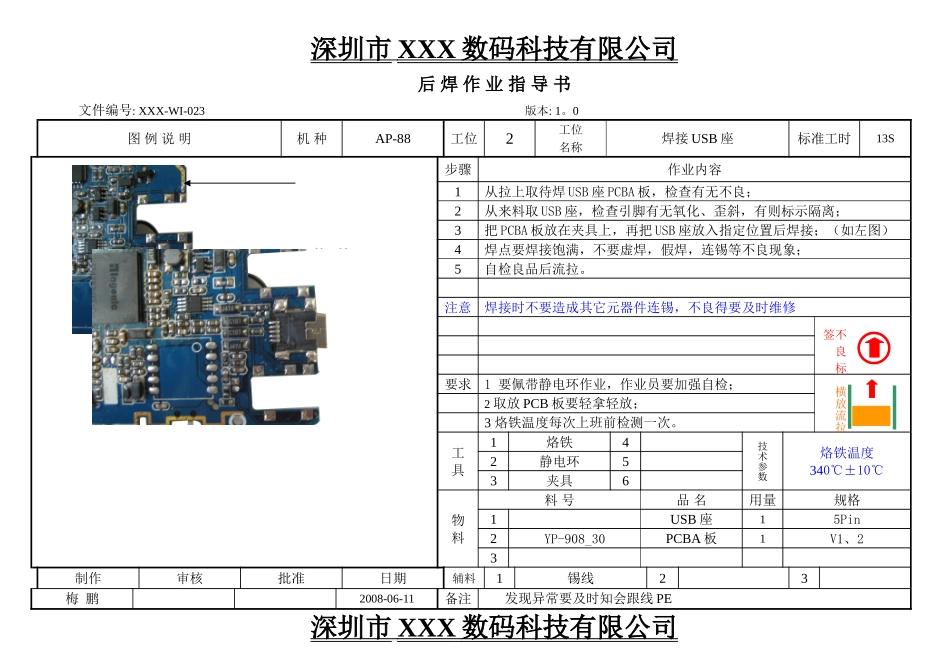

0图 例 说 明机 种AP-88工位2工位名称焊接 USB 座标准工时13S 步骤作业内容 1从拉上取待焊 USB 座 PCBA 板，检查有无不良；2从来料取 USB 座，检查引脚有无氧化、歪斜，有则标示隔离；3把 PCBA 板放在夹具上，再把 USB 座放入指定位置后焊接；（如左图）4焊点要焊接饱满，不要虚焊，假焊，连锡等不良现象；5自检良品后流拉
注意焊接时不要造成其它元器件连锡，不良得要及时维修要求1 要佩带静电环作业，作业员要加强自检；2 取放 PCB 板要轻拿轻放；3 烙铁温度每次上班前检测一次
工 具1烙铁4技术参数烙铁温度340℃±10℃2静电环53夹具6物 料料 号品 名用量规格1USB 座15Pin2YP-908_30PCBA 板1V1、23制作审核批准日期辅料1锡线23梅 鹏2008-06-11备
