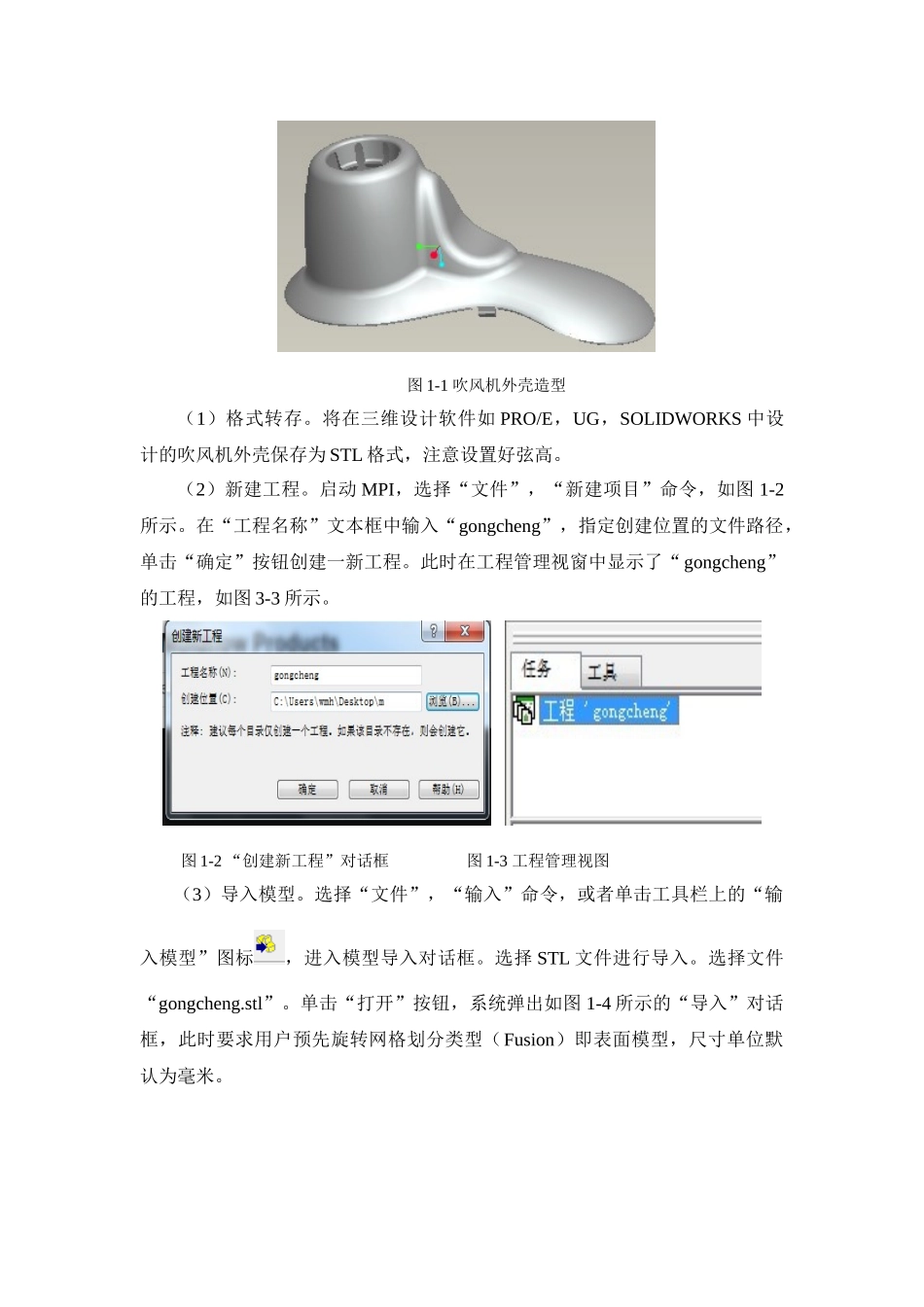

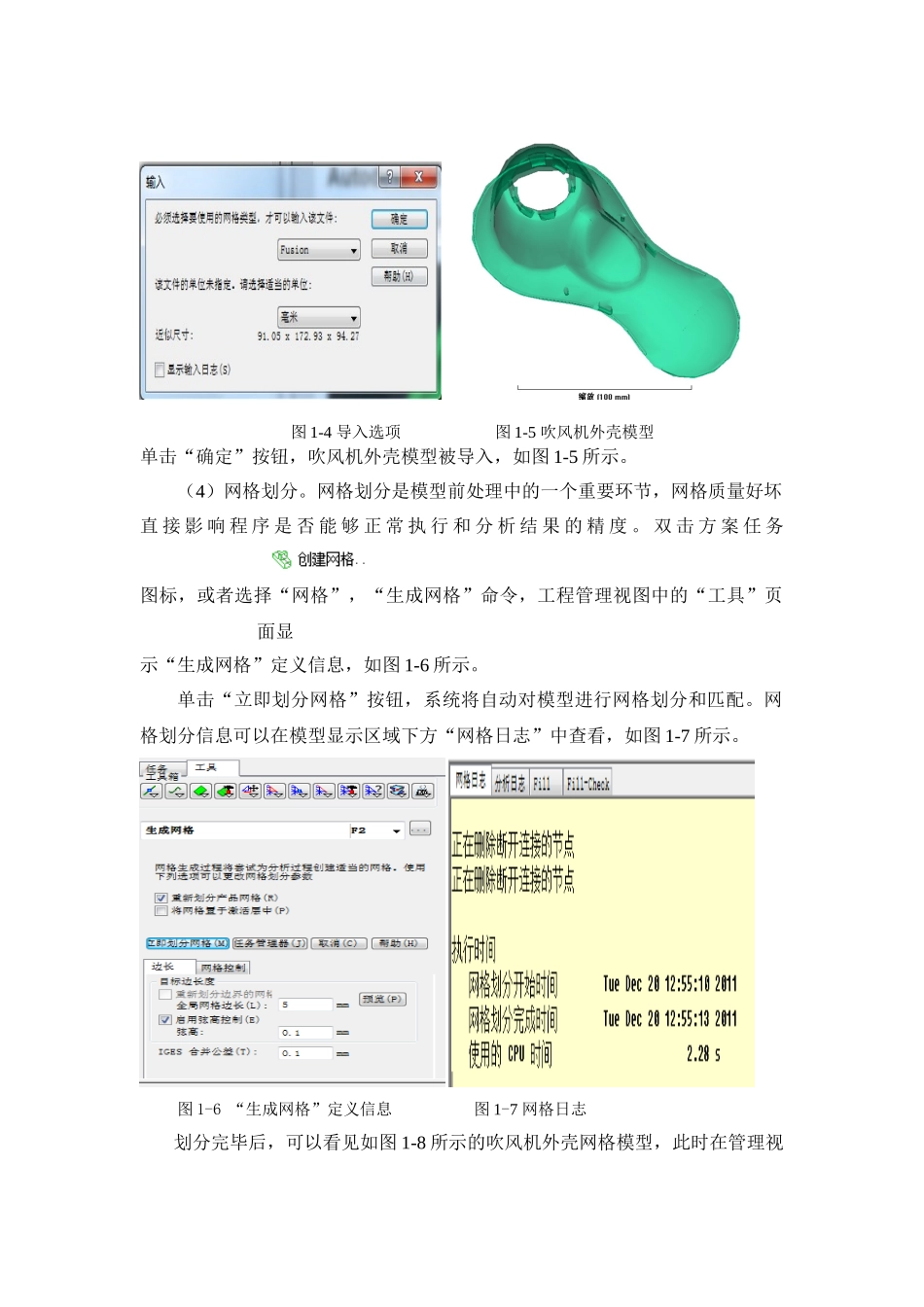

模具课程设计题目： 吹风机外壳注塑模设计 专业： 机械制造及自动化 学号： 姓名： 成绩： 机械工程学院2025 年 12 月1. Moldflow 应用下面以吹风机外壳塑料件作为分析对象，分析最佳浇口位置以及缺陷。吹风机外壳三维模型如图 1-1 所示。 图 1-1 吹风机外壳造型（1）格式转存。将在三维设计软件如 PRO/E，UG，SOLIDWORKS 中设计的吹风机外壳保存为 STL 格式，注意设置好弦高。（2）新建工程。启动 MPI，选择“文件”，“新建项目”命令，如图 1-2所示。在“工程名称”文本框中输入“gongcheng”，指定创建位置的文件路径，单击“确定”按钮创建一新工程。此时在工程管理视窗中显示了“gongcheng”的工程，如图 3-3 所示。 图 1-2 “创建新工程”对话框 图 1-3 工程管理视图（3）导入模型。选择“文件”，“输入”命令，或者单击工具栏上的“输入模型”图标，进入模型导入对话框。选择 STL 文件进行导入。选择文件“gongcheng.stl”。单击“打开”按钮，系统弹出如图 1-4 所示的“导入”对话框，此时要求用户预先旋转网格划分类型（Fusion）即表面模型，尺寸单位默认为毫米。 图 1-4 导入选项 图 1-5 吹风机外壳模型单击“确定”按钮，吹风机外壳模型被导入，如图 1-5 所示。（4）网格划分。网格划分是模型前处理中的一个重要环节，网格质量好坏直 接 影 响 程 序 是 否 能 够 正 常 执 行 和 分 析 结 果 的 精 度 。 双 击 方 案 任 务图标，或者选择“网格”，“生成网格”命令，工程管理视图中的“工具”页面显示“生成网格”定义信息，如图 1-6 所示。单击“立即划分网格”按钮，系统将自动对模型进行网格划分和匹配。网格划分信息可以在模型显示区域下方“网格日志”中查看，如图 1-7 所示。 图 1-6 “生成网格”定义信息 图 1-7 网格日志划分完毕后，可以看见如图 1-8 所示的吹风机外壳网格模型，此时在管理视窗新增加了三角形单元层和节点层，如图 1-9 所示。图 1-8 网格模型 图 1-9 层管理视窗（5）网格检验与修补。网格检验与修补的目的是为了检验出模型中存在的不合理网格，将其修改成合理网格，便于 MOLDFLOW 顺利求解。选择“网格”，“网格统计”命令，系统弹出“网格统计”对话框，如图 1-10 所示。图 1-10 “网格统计”对话框“网格统计”对话框显示模型的纵横比范围为 1.156000~69.730000，匹配率达到 84.5%大于 80%，重叠...
