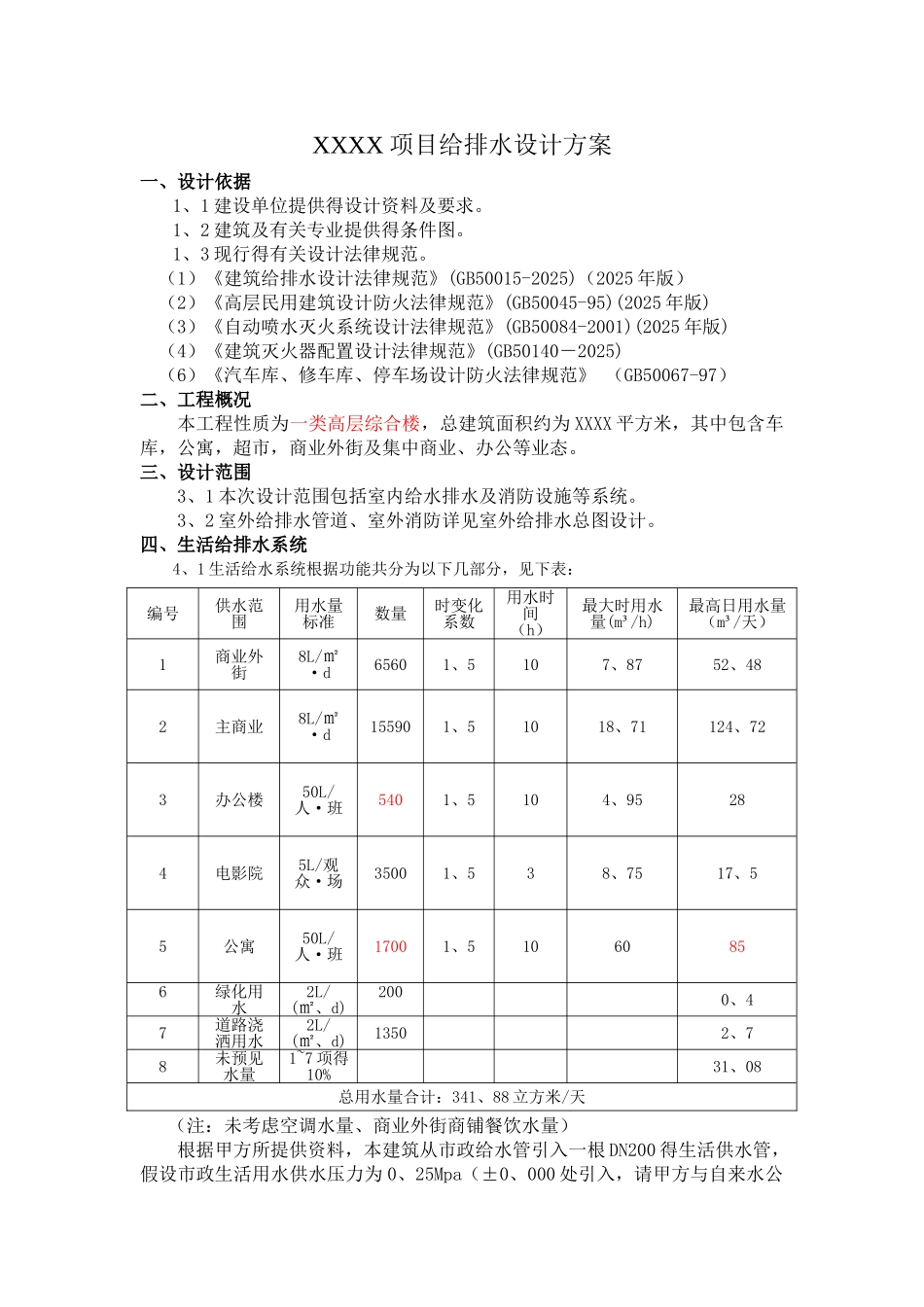

XXXX 项目给排水设计方案一、设计依据1、1 建设单位提供得设计资料及要求。1、2 建筑及有关专业提供得条件图。1、3 现行得有关设计法律规范。 （1）《建筑给排水设计法律规范》(GB50015-2025)（2025 年版）（2）《高层民用建筑设计防火法律规范》(GB50045-95)(2025 年版)（3）《自动喷水灭火系统设计法律规范》(GB50084-2001)(2025 年版)（4）《建筑灭火器配置设计法律规范》(GB50140－2025)（6）《汽车库、修车库、停车场设计防火法律规范》 （GB50067-97）二、工程概况本工程性质为一类高层综合楼，总建筑面积约为 XXXX 平方米，其中包含车库，公寓，超市，商业外街及集中商业、办公等业态。三、设计范围3、1 本次设计范围包括室内给水排水及消防设施等系统。3、2 室外给排水管道、室外消防详见室外给排水总图设计。四、生活给排水系统4、1 生活给水系统根据功能共分为以下几部分，见下表： （注：未考虑空调水量、商业外街商铺餐饮水量） 根据甲方所提供资料，本建筑从市政给水管引入一根 DN200 得生活供水管，假设市政生活用水供水压力为 0、25Mpa（±0、000 处引入，请甲方与自来水公编号供水范围用水量标准数量时变化系数用水时间（h）最大时用水量(m³/h)最高日用水量（m³/天）1商业外街8L/㎡·d65601、5107、8752、482主商业8L/㎡·d155901、51018、71124、723办公楼50L/人·班5401、5104、95284电影院5L/观众·场35001、538、7517、55公寓50L/人·班17001、51060856绿化用水2L/(㎡、d)2000、47道路浇洒用水2L/(㎡、d)13502、78未预见水量1~7 项得10%31、08总用水量合计：341、88 立方米/天司确认）。本建筑供水方式考虑如下形式：1、商业外街商铺（最高楼层标高 10、800）均采纳市政管网直接供水。商铺单独计费，每个商铺均预留给排水管道。2、主商业区域、公寓部分、银行办公部分均分别设置一套管网叠压供水设备进行供水，不分区，节约管道投资。每个业态设置独立计费水表。3、绿化，道路浇洒用水，车库冲洗用水共用一个绿化水表，由市政管网直接供水。4、2 污水系统（1）商业部分最高日污水量为 587、7m³/d(最高日用水量得 90%)，餐饮部分最高日排水量为 50m³/天。（2）污水系统采纳单立管排水系统，设伸顶通气管。（3）生活污水经化粪池处理后排入市政污水管网。（4）餐饮含油废水经隔油池处理后排入市政污水管网。（5）车库冲洗地面得废水经加压提升后排至室外废水管网。4、3 雨水系统（1）雨水系统按...
