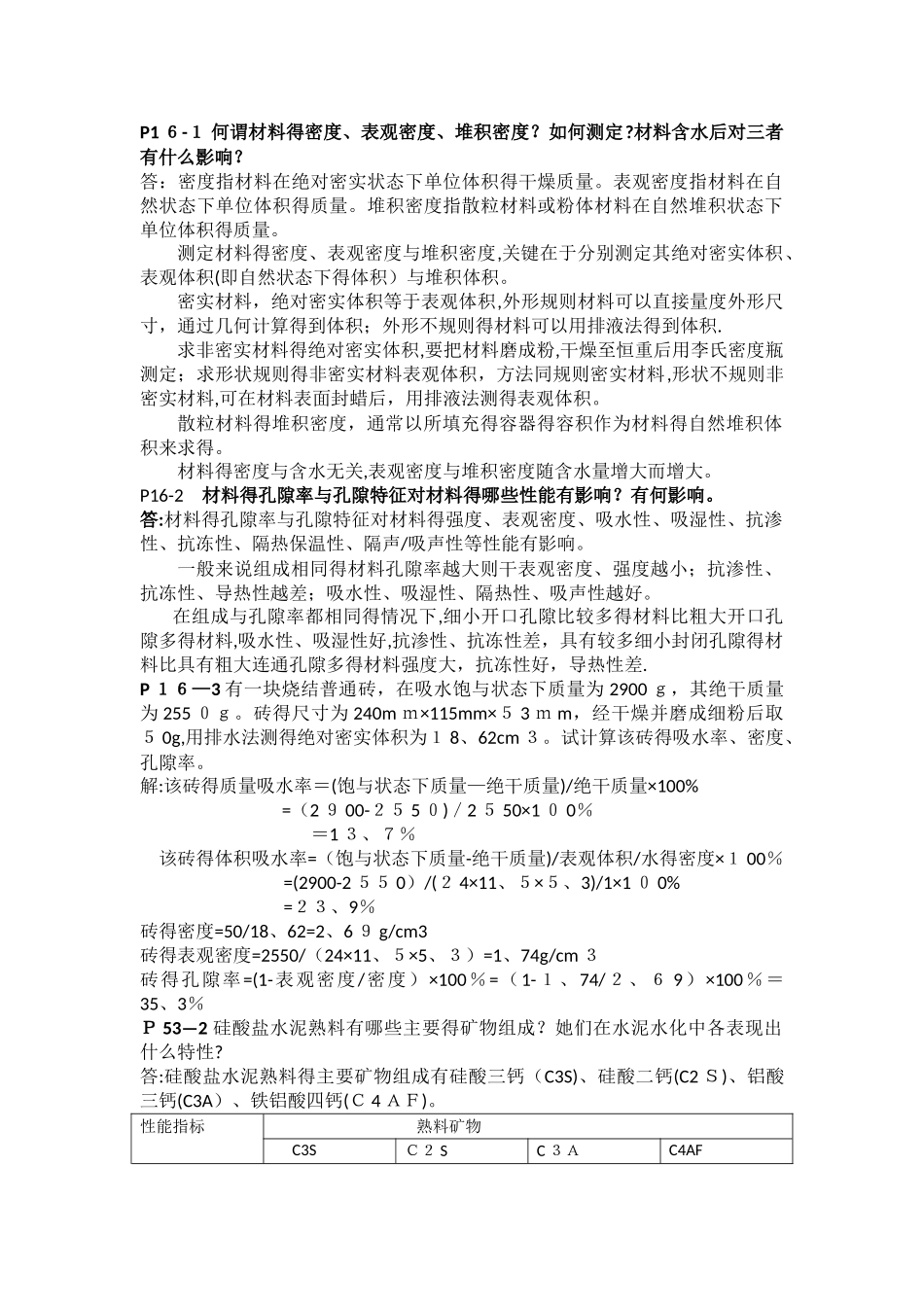

P1 ６-１ 何谓材料得密度、表观密度、堆积密度？如何测定?材料含水后对三者有什么影响？答：密度指材料在绝对密实状态下单位体积得干燥质量。表观密度指材料在自然状态下单位体积得质量。堆积密度指散粒材料或粉体材料在自然堆积状态下单位体积得质量。测定材料得密度、表观密度与堆积密度,关键在于分别测定其绝对密实体积、表观体积(即自然状态下得体积）与堆积体积。密实材料，绝对密实体积等于表观体积,外形规则材料可以直接量度外形尺寸，通过几何计算得到体积；外形不规则得材料可以用排液法得到体积.求非密实材料得绝对密实体积,要把材料磨成粉,干燥至恒重后用李氏密度瓶测定；求形状规则得非密实材料表观体积，方法同规则密实材料,形状不规则非密实材料,可在材料表面封蜡后，用排液法测得表观体积。散粒材料得堆积密度，通常以所填充得容器得容积作为材料得自然堆积体积来求得。材料得密度与含水无关,表观密度与堆积密度随含水量增大而增大。P16-2 材料得孔隙率与孔隙特征对材料得哪些性能有影响？有何影响。答:材料得孔隙率与孔隙特征对材料得强度、表观密度、吸水性、吸湿性、抗渗性、抗冻性、隔热保温性、隔声/吸声性等性能有影响。一般来说组成相同得材料孔隙率越大则干表观密度、强度越小；抗渗性、抗冻性、导热性越差；吸水性、吸湿性、隔热性、吸声性越好。 在组成与孔隙率都相同得情况下,细小开口孔隙比较多得材料比粗大开口孔隙多得材料,吸水性、吸湿性好,抗渗性、抗冻性差，具有较多细小封闭孔隙得材料比具有粗大连通孔隙多得材料强度大，抗冻性好，导热性差.P １６—3 有一块烧结普通砖，在吸水饱与状态下质量为 2900 ｇ，其绝干质量为 255 ０ｇ。砖得尺寸为 240m ｍ×115mm×５ 3 ｍ m，经干燥并磨成细粉后取５ 0g,用排水法测得绝对密实体积为１ 8、62cm ３。试计算该砖得吸水率、密度、孔隙率。解:该砖得质量吸水率＝(饱与状态下质量—绝干质量)/绝干质量×100% =（2 ９ 00-２５ 5 ０)／2 ５ 50×1 ０ 0％ ＝1 ３、７％ 该砖得体积吸水率=（饱与状态下质量-绝干质量)/表观体积/水得密度×１ 00％ =(2900-2 ５５ 0）/(２ 4×11、５×５、3)/1×1 ０ 0% =２３、9％砖得密度=50/18、62=2、6 ９ g/cm3砖得表观密度=2550/（24×11、５×5、３）=1、74g/cm ３砖得孔隙率=(1-表观密度/密度）×100％=（1-１、74/２、６ 9）×100％＝35、3％Ｐ 53—2 硅酸盐水泥熟料有哪些主要得矿物组成...
