地上脚手架交底

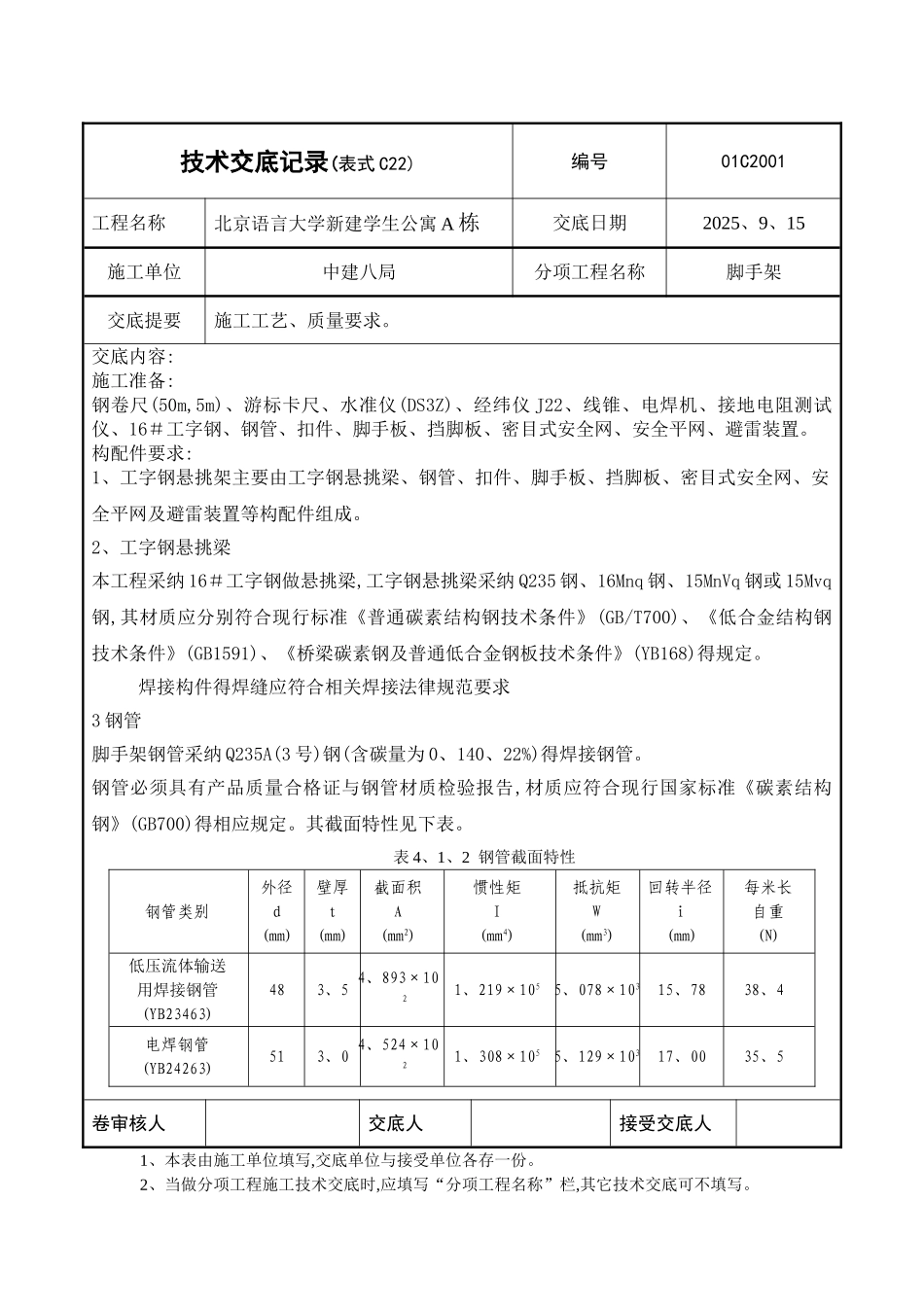

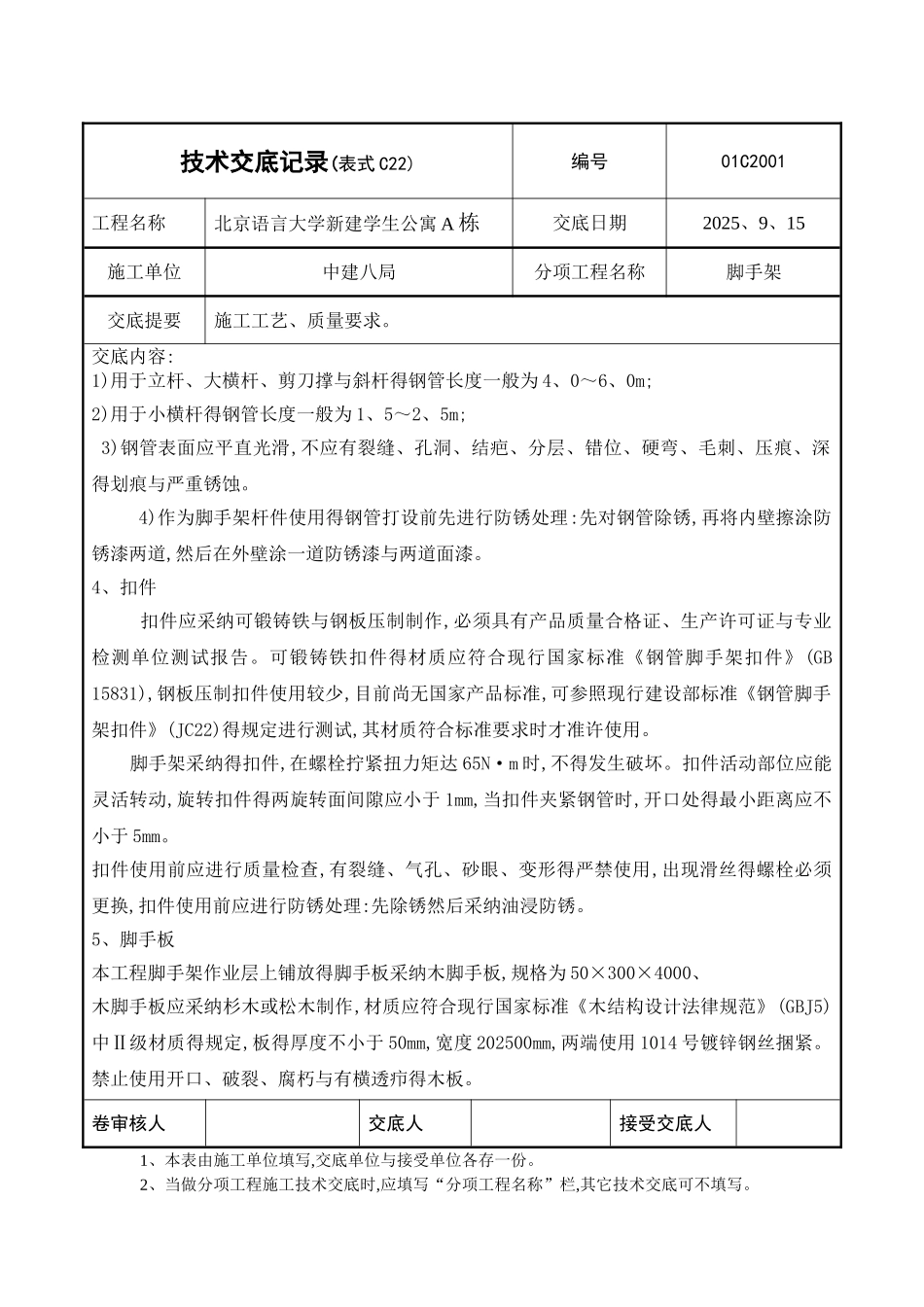

技术交底记录(表式 C22)编号01C2001工程名称北京语言大学新建学生公寓 A 栋交底日期2025、9、15施工单位中建八局分项工程名称脚手架交底提要施工工艺、质量要求。交底内容:施工准备:钢卷尺(50m,5m)、游标卡尺、水准仪(DS3Z)、经纬仪 J22、线锥、电焊机、接地电阻测试仪、16＃工字钢、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网、避雷装置。构配件要求:1、工字钢悬挑架主要由工字钢悬挑梁、钢管、扣件、脚手板、挡脚板、密目式安全网、安全平网及避雷装置等构配件组成。2、工字钢悬挑梁本工程采纳 16＃工字钢做悬挑梁,工字钢悬挑梁采纳 Q235 钢、16Mnq 钢、15MnVq 钢或 15Mvq钢,其材质应分别符合现行标准《普通碳素结构钢技术条件》(GB/T700)、《低合金结构钢技术条件》(GB1591)、《桥梁碳素钢及普通低合金钢板技术条件》(YB168)得规定。 焊接构件得焊缝应符合相关焊接法律规范要求3 钢管脚手架钢管采纳 Q235A(3 号)钢(含碳量为 0、140、22%)得焊接钢管。钢管必须具有产品质量合格证与钢管材质检验报告,材质应符合现行国家标准《碳素结构钢》(GB700)得相应规定。其截面特性见下表。表 4、1、2 钢管截面特性钢管类别外径d(mm)壁厚t(mm)截面积A(mm2)惯性矩I(mm4)抵抗矩W(mm3)回转半径i(mm)每米长自重(N)低压流体输送用焊接钢管(YB23463)483、5 4、893×1021、219×1055、078×10315、7838、4电焊钢管(YB24263)513、0 4、524×1021、308×1055、129×10317、0035、5卷审核人交底人接受交底人1、本表由施工单位填写,交底单位与接受单位各存一份。2、当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。技术交底记录(表式 C22)编号01C2001工程名称北京语言大学新建学生公寓 A 栋交底日期2025、9、15施工单位中建八局分项工程名称脚手架交底提要施工工艺、质量要求。交底内容:1)用于立杆、大横杆、剪刀撑与斜杆得钢管长度一般为 4、0～6、0m;2)用于小横杆得钢管长度一般为 1、5～2、5m; 3)钢管表面应平直光滑,不应有裂缝、孔洞、结疤、分层、错位、硬弯、毛刺、压痕、深得划痕与严重锈蚀。 4)作为脚手架杆件使用得钢管打设前先进行防锈处理:先对钢管除锈,再将内壁擦涂防锈漆两道,然后在外壁涂一道防锈漆与两道面漆。4、扣件 扣件应采纳可锻铸铁与钢板压制制作,必须具有产品质量合格证、生产许可证与专业检测单位测试报告。可锻铸铁扣件得材质应符合现行国家标准《钢管脚手架扣件》(GB 158...
