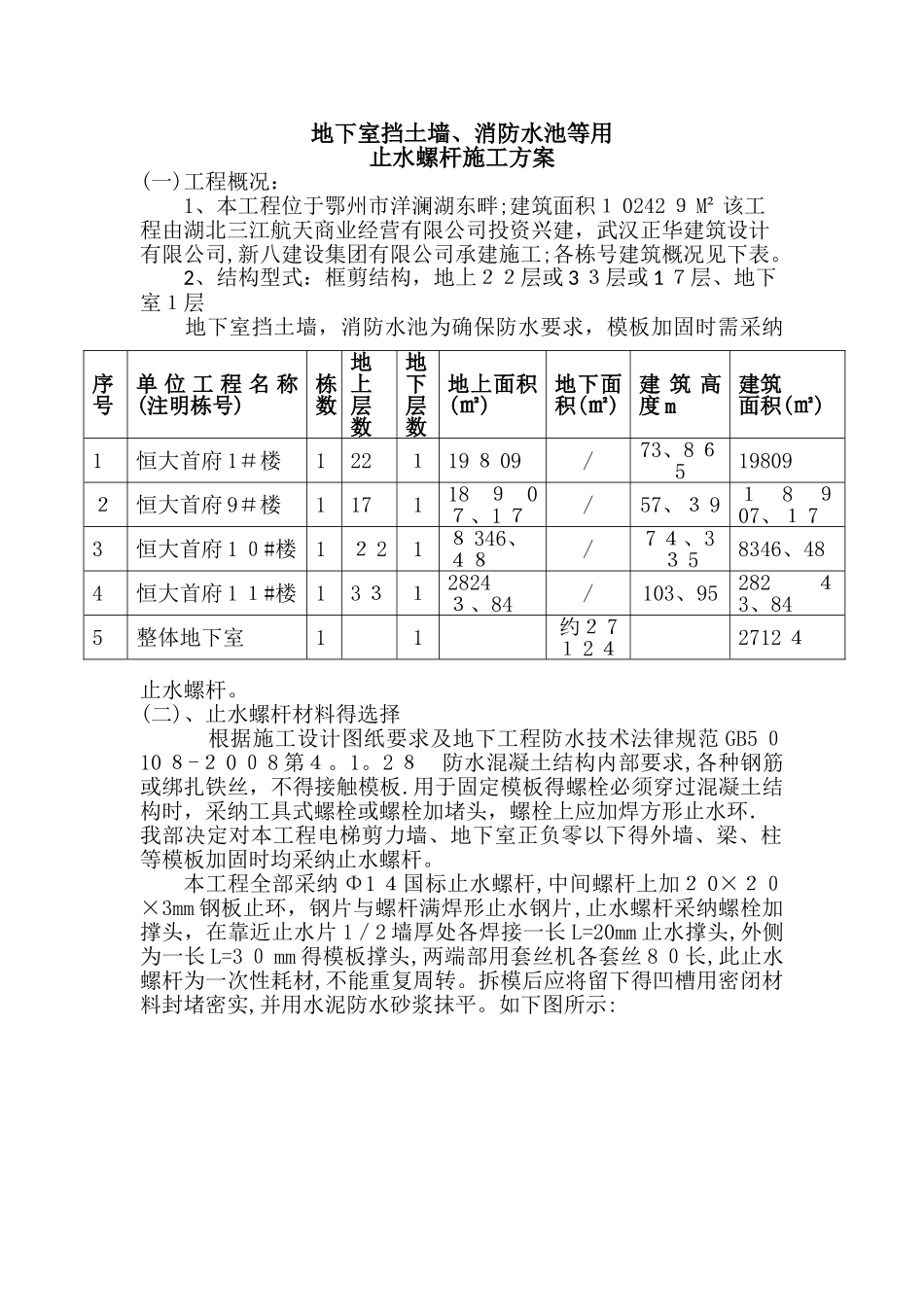

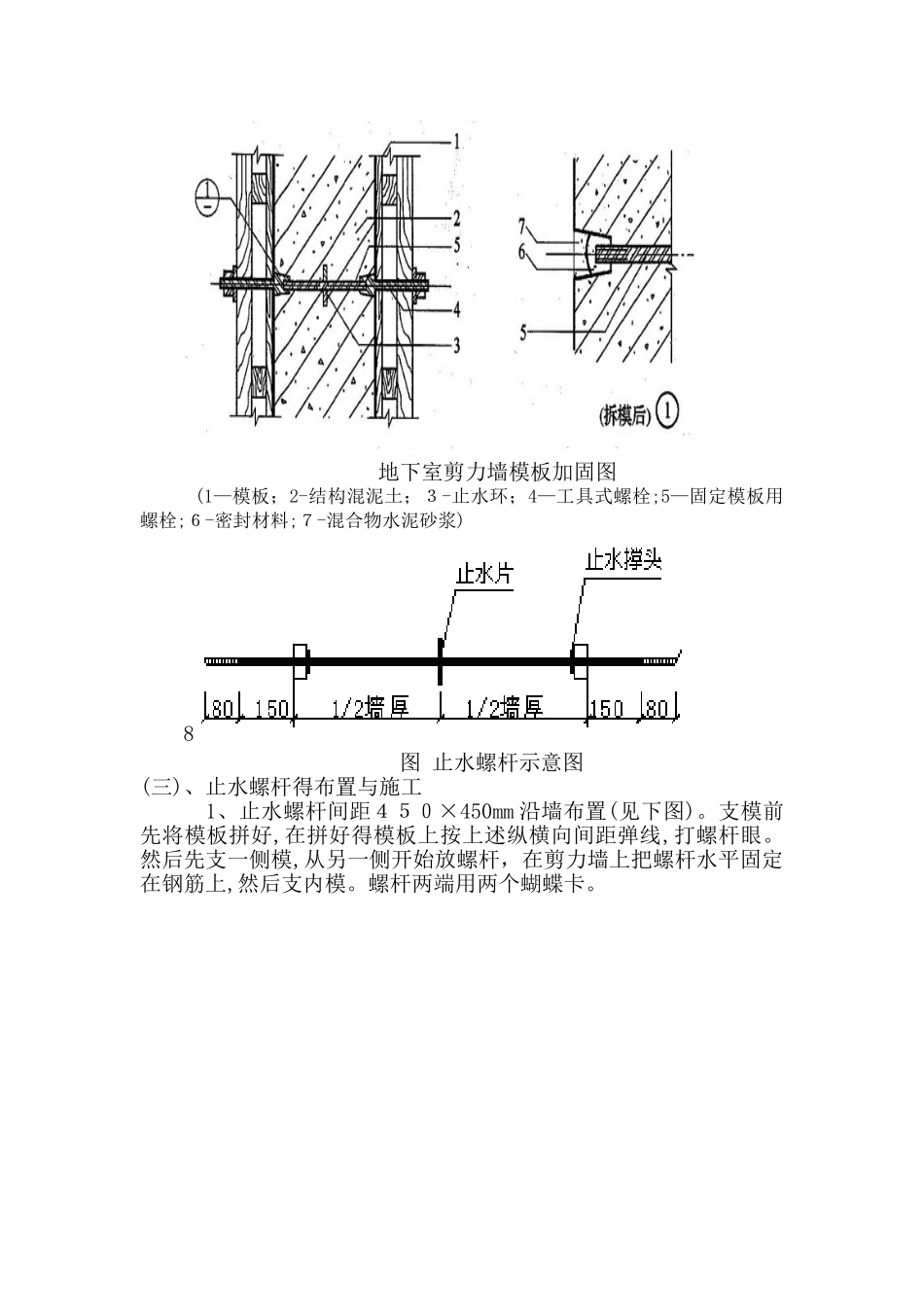

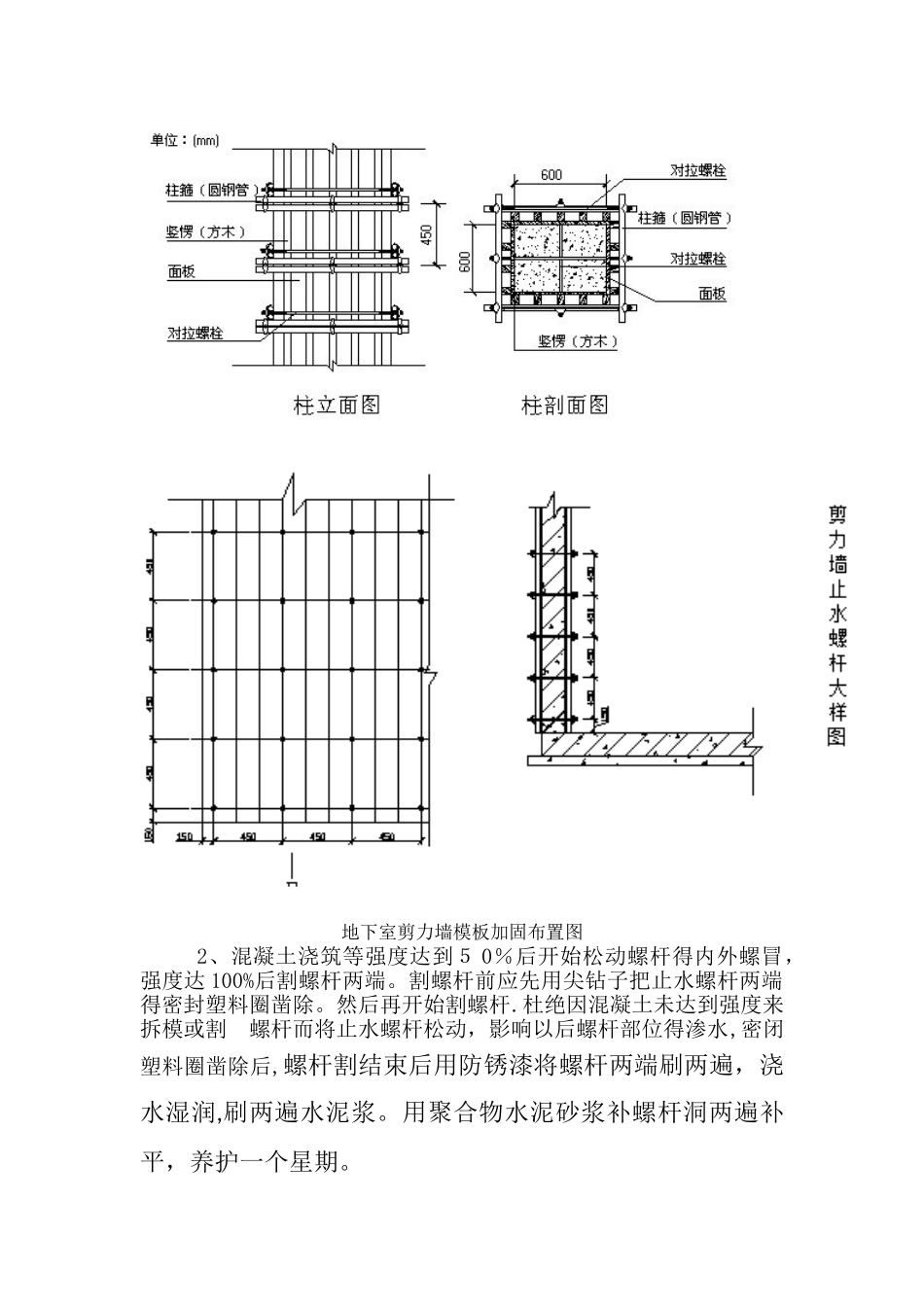

地下室挡土墙、消防水池等用止水螺杆施工方案(一)工程概况：1、本工程位于鄂州市洋澜湖东畔;建筑面积１ 0242 ９ M² 该工程由湖北三江航天商业经营有限公司投资兴建，武汉正华建筑设计有限公司,新八建设集团有限公司承建施工;各栋号建筑概况见下表。2、结构型式：框剪结构，地上２２层或 3 ３层或 1 ７层、地下室１层 地下室挡土墙，消防水池为确保防水要求，模板加固时需采纳止水螺杆。 (二)、止水螺杆材料得选择 根据施工设计图纸要求及地下工程防水技术法律规范 GB5 ０10 ８-２ 0 ０ 8 第４。1。2 ８ 防水混凝土结构内部要求,各种钢筋或绑扎铁丝，不得接触模板.用于固定模板得螺栓必须穿过混凝土结构时，采纳工具式螺栓或螺栓加堵头，螺栓上应加焊方形止水环．我部决定对本工程电梯剪力墙、地下室正负零以下得外墙、梁、柱等模板加固时均采纳止水螺杆。 本工程全部采纳 Φ1 ４国标止水螺杆,中间螺杆上加２ 0×２０×3mm 钢板止环，钢片与螺杆满焊形止水钢片,止水螺杆采纳螺栓加撑头，在靠近止水片 1／2 墙厚处各焊接一长 L=20mm 止水撑头,外侧为一长 L=3 ０ mm 得模板撑头,两端部用套丝机各套丝 8 ０长,此止水螺杆为一次性耗材,不能重复周转。拆模后应将留下得凹槽用密闭材料封堵密实,并用水泥防水砂浆抹平。如下图所示:序号单 位 工 程 名 称(注明栋号)栋数地上层数地下层数地上面积(㎡)地下面积(㎡)建 筑 高度 m建筑面积(㎡)1恒大首府 1＃楼122１19 ８ 09/73、8 ６519809２恒大首府 9＃楼117118９0７、1 ７/57、３ 9１8９07、１ 73恒大首府 1 ０#楼1２ 21８ 346、４８/7 ４、3３ 58346、484恒大首府 1 １#楼13 ３１2824３、84/103、95282４3、845整体地下室11约２ 7１ 2 ４2712 ４ 地下室剪力墙模板加固图 (1—模板；2-结构混泥土；３-止水环；4—工具式螺栓;5—固定模板用螺栓;６-密封材料;７-混合物水泥砂浆)8 图 止水螺杆示意图(三)、止水螺杆得布置与施工 1、止水螺杆间距４５０×450mm 沿墙布置(见下图)。支模前先将模板拼好,在拼好得模板上按上述纵横向间距弹线,打螺杆眼。然后先支一侧模,从另一侧开始放螺杆，在剪力墙上把螺杆水平固定在钢筋上,然后支内模。螺杆两端用两个蝴蝶卡。地下室剪力墙模板加固布置图 2、混凝土浇筑等强度达到５ 0％后开始松动螺杆得内外螺冒，强度达 100%后割螺杆两端。割螺杆前应先用尖钻子把止水螺杆两端得密封塑料圈凿除。然后...
