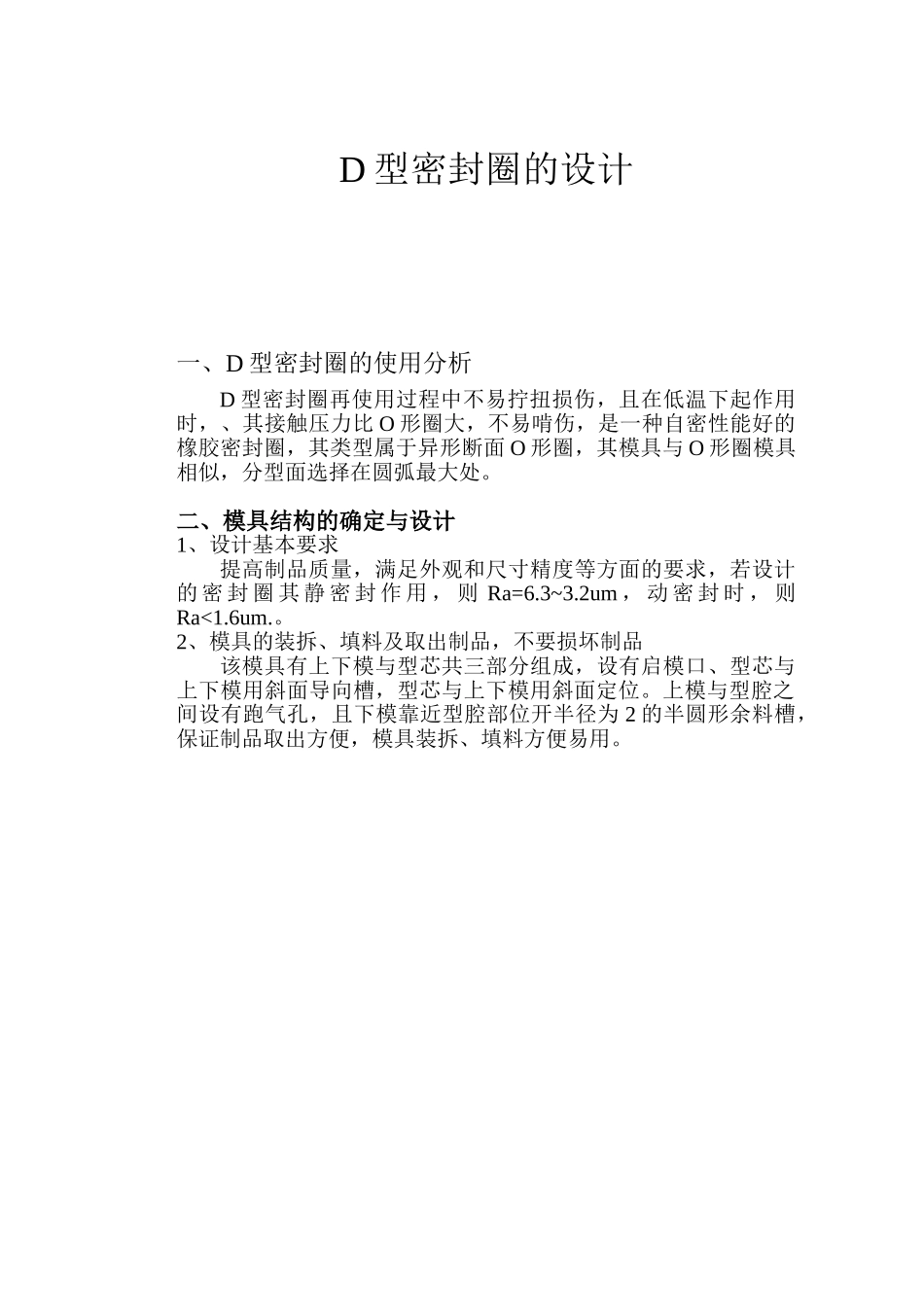

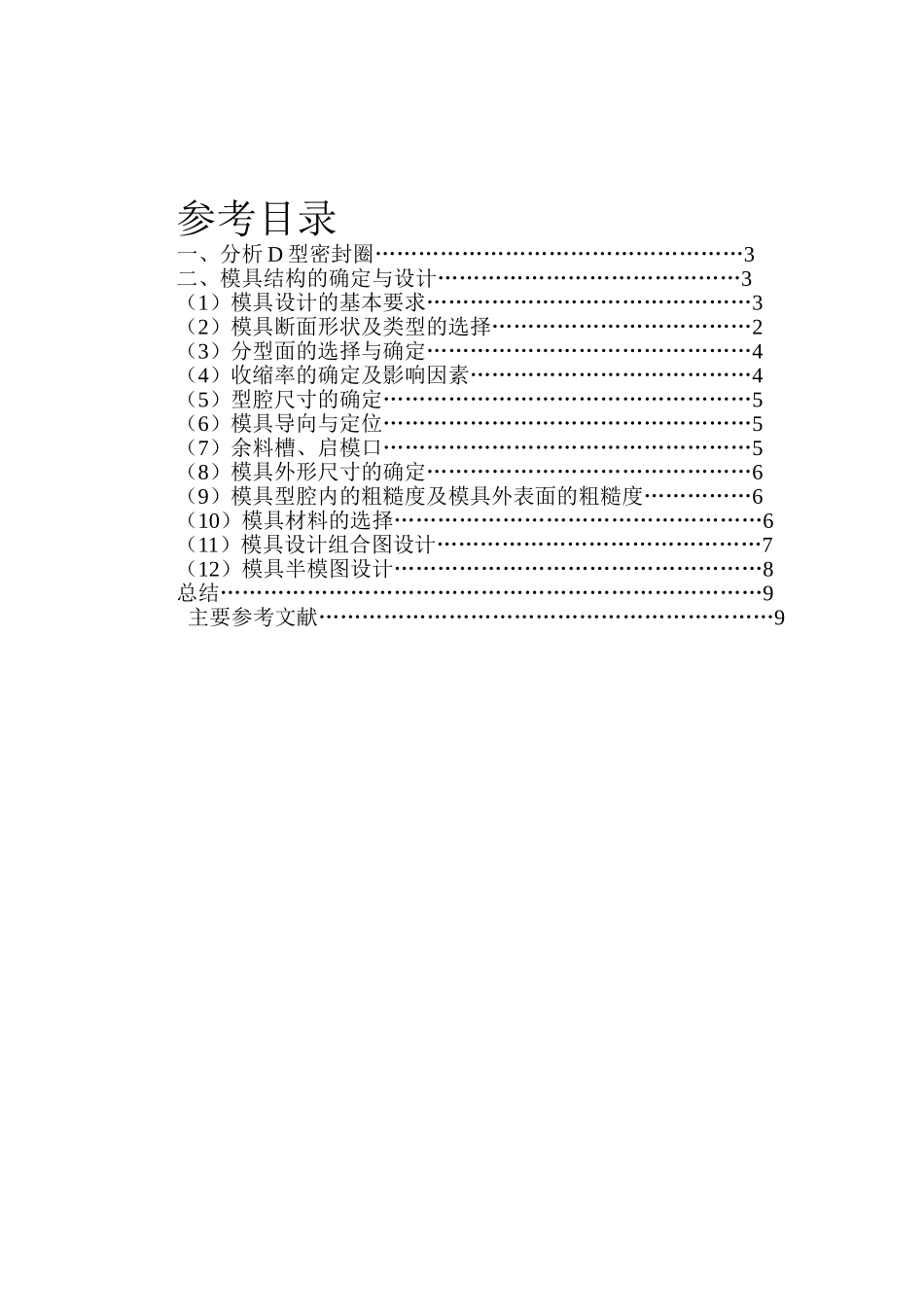

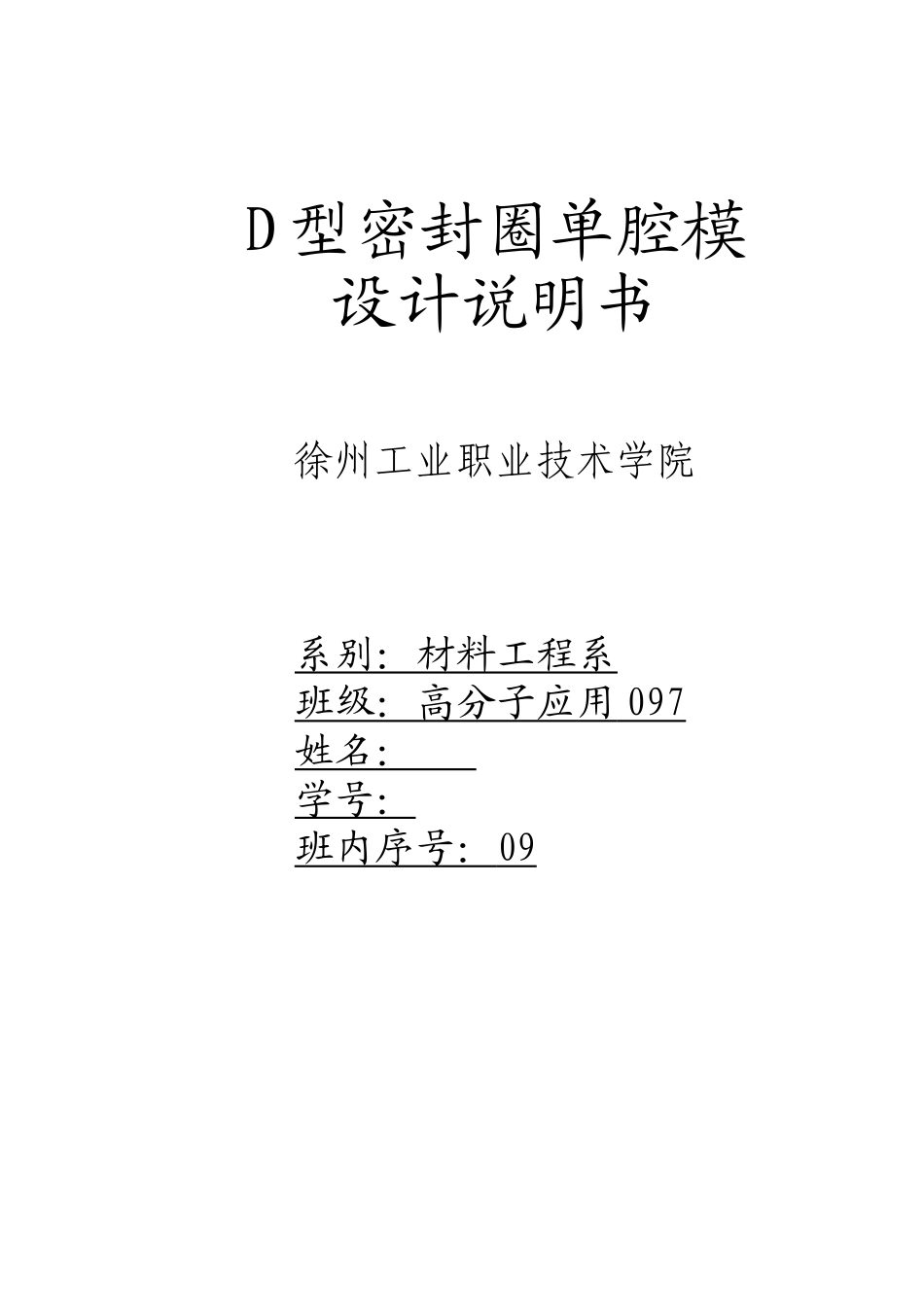

D 型密封圈单腔模设计说明书徐州工业职业技术学院系别：材料工程系班级：高分子应用 097 姓名： 学号：班内序号： 09 参考目录一、分析 D 型密封圈……………………………………………3二、模具结构的确定与设计……………………………………3（1）模具设计的基本要求………………………………………3（2）模具断面形状及类型的选择………………………………2（3）分型面的选择与确定………………………………………4（4）收缩率的确定及影响因素…………………………………4（5）型腔尺寸的确定……………………………………………5（6）模具导向与定位……………………………………………5（7）余料槽、启模口……………………………………………5（8）模具外形尺寸的确定………………………………………6（9）模具型腔内的粗糙度及模具外表面的粗糙度……………6（10）模具材料的选择……………………………………………6（11）模具设计组合图设计………………………………………7（12）模具半模图设计……………………………………………8总结…………………………………………………………………9主要参考文献………………………………………………………9D 型密封圈的设计一、D 型密封圈的使用分析D 型密封圈再使用过程中不易拧扭损伤，且在低温下起作用时，、其接触压力比 O 形圈大，不易啃伤，是一种自密性能好的橡胶密封圈，其类型属于异形断面 O 形圈，其模具与 O 形圈模具相似，分型面选择在圆弧最大处。二、模具结构的确定与设计1、设计基本要求提高制品质量，满足外观和尺寸精度等方面的要求，若设计的 密 封 圈 其 静 密 封 作 用 ， 则 Ra=6.3~3.2um ， 动 密 封 时 ， 则Ra<1.6um.。2、模具的装拆、填料及取出制品，不要损坏制品该模具有上下模与型芯共三部分组成，设有启模口、型芯与上下模用斜面导向槽，型芯与上下模用斜面定位。上模与型腔之间设有跑气孔，且下模靠近型腔部位开半径为 2 的半圆形余料槽，保证制品取出方便，模具装拆、填料方便易用。3、制造容易，成本低廉模具为单腔模，使用的模具的成型方法为一般车雪冰、磨削等方法。该模具是为丁腈胶模具，无腐蚀性，可选用性能合乎要求的 45 号钢等一般碳素结构钢，其切削加工性能良好，且该钢可进行调质处理，强度和耐磨性也较高，另外价格较低，有利于降低模具的制造成本，选用 45 号钢可满足条件。三、模具的断面形状及类型...
