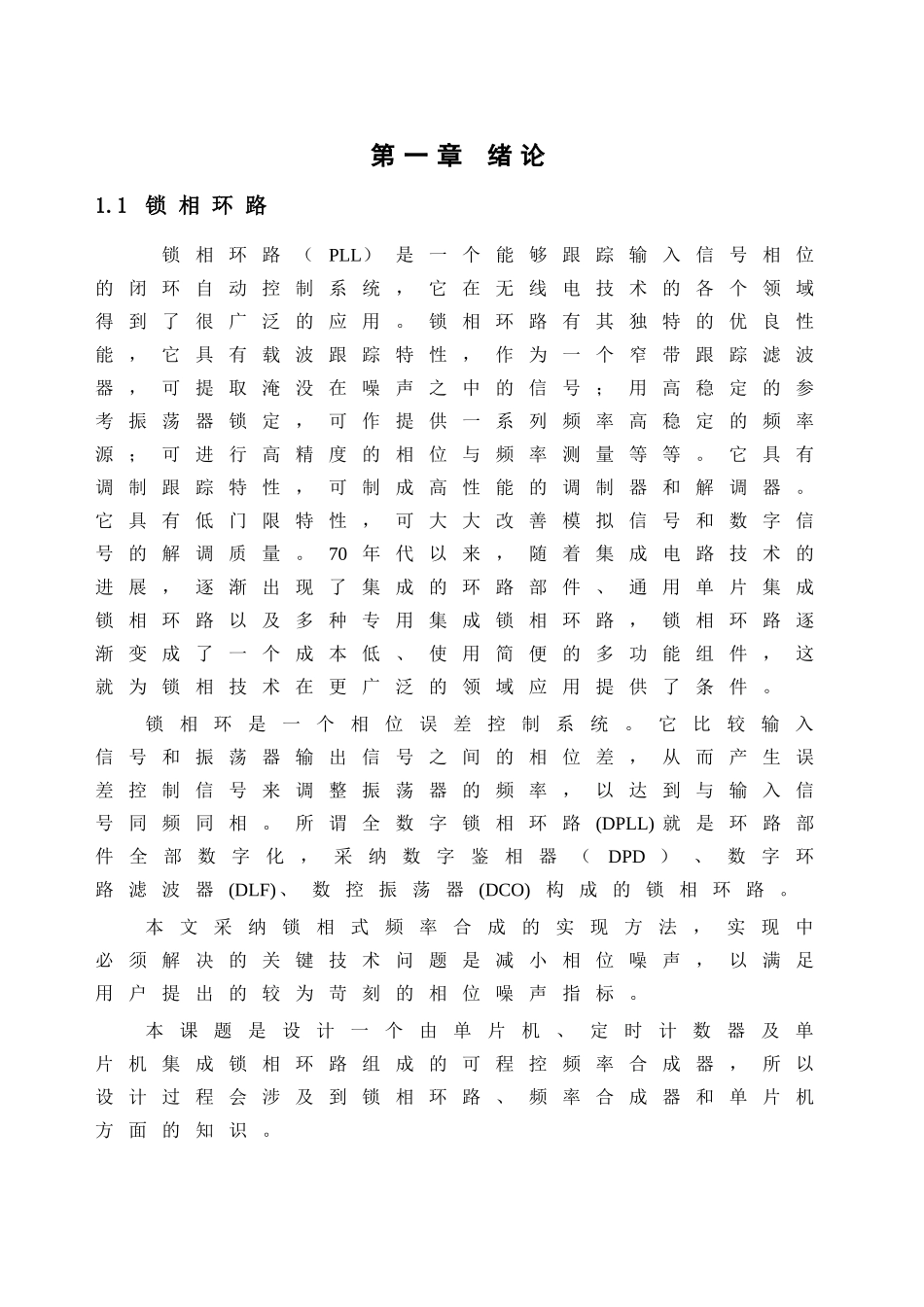

第 一 章 绪 论1.1 锁 相 环 路 锁 相 环 路 （ PLL） 是 一 个 能 够 跟 踪 输 入 信 号 相 位的 闭 环 自 动 控 制 系 统 ， 它 在 无 线 电 技 术 的 各 个 领 域得 到 了 很 广 泛 的 应 用 。 锁 相 环 路 有 其 独 特 的 优 良 性能 ， 它 具 有 载 波 跟 踪 特 性 ， 作 为 一 个 窄 带 跟 踪 滤 波器 ， 可 提 取 淹 没 在 噪 声 之 中 的 信 号 ； 用 高 稳 定 的 参考 振 荡 器 锁 定 ， 可 作 提 供 一 系 列 频 率 高 稳 定 的 频 率源 ； 可 进 行 高 精 度 的 相 位 与 频 率 测 量 等 等 。 它 具 有调 制 跟 踪 特 性 ， 可 制 成 高 性 能 的 调 制 器 和 解 调 器 。它 具 有 低 门 限 特 性 ， 可 大 大 改 善 模 拟 信 号 和 数 字 信号 的 解 调 质 量 。 70 年 代 以 来 ， 随 着 集 成 电 路 技 术 的进 展 ， 逐 渐 出 现 了 集 成 的 环 路 部 件 、 通 用 单 片 集 成锁 相 环 路 以 及 多 种 专 用 集 成 锁 相 环 路 ， 锁 相 环 路 逐渐 变 成 了 一 个 成 本 低 、 使 用 简 便 的 多 功 能 组 件 ， 这就 为 锁 相 技 术 在 更 广 泛 的 领 域 应 用 提 供 了 条 件 。锁相环是一个相位误差控制系统。它比较输入信 号 和 振 荡 器 输 出 信 号 之 间 的 相 位 差 ， 从 而 产 生 误差 控 制 信 号 来 调 整 振 荡 器 的 频 率 ， 以 达 到 与 输 入 信号 同 频 同 相 。 所 谓 全 数 字 锁 相 环 路(DPLL) 就 是 环 路 部件全部数字化，采纳数字鉴相器（DPD ）、数字环路 滤 波 器 (DLF)、 数 控 振 荡 器 (DCO)构 成 的 锁 相 环 路 。本文采纳锁相式频率合成的实现方法，实现中必 须 解 决 的 关 键 技 术 问 题 是 减 小 相 位 噪 声 ， 以 满 足用 户 提 出 的 较 为 苛 刻 的 相 位 噪 声 指 标 。本课题是设计一个由单片机、定时计数器及单片 机 集 成 锁 相 环 路 组 成 的 可 程 控 频 率 合 成 器 ， 所 以设 计 过 程 会 涉 及 ...
