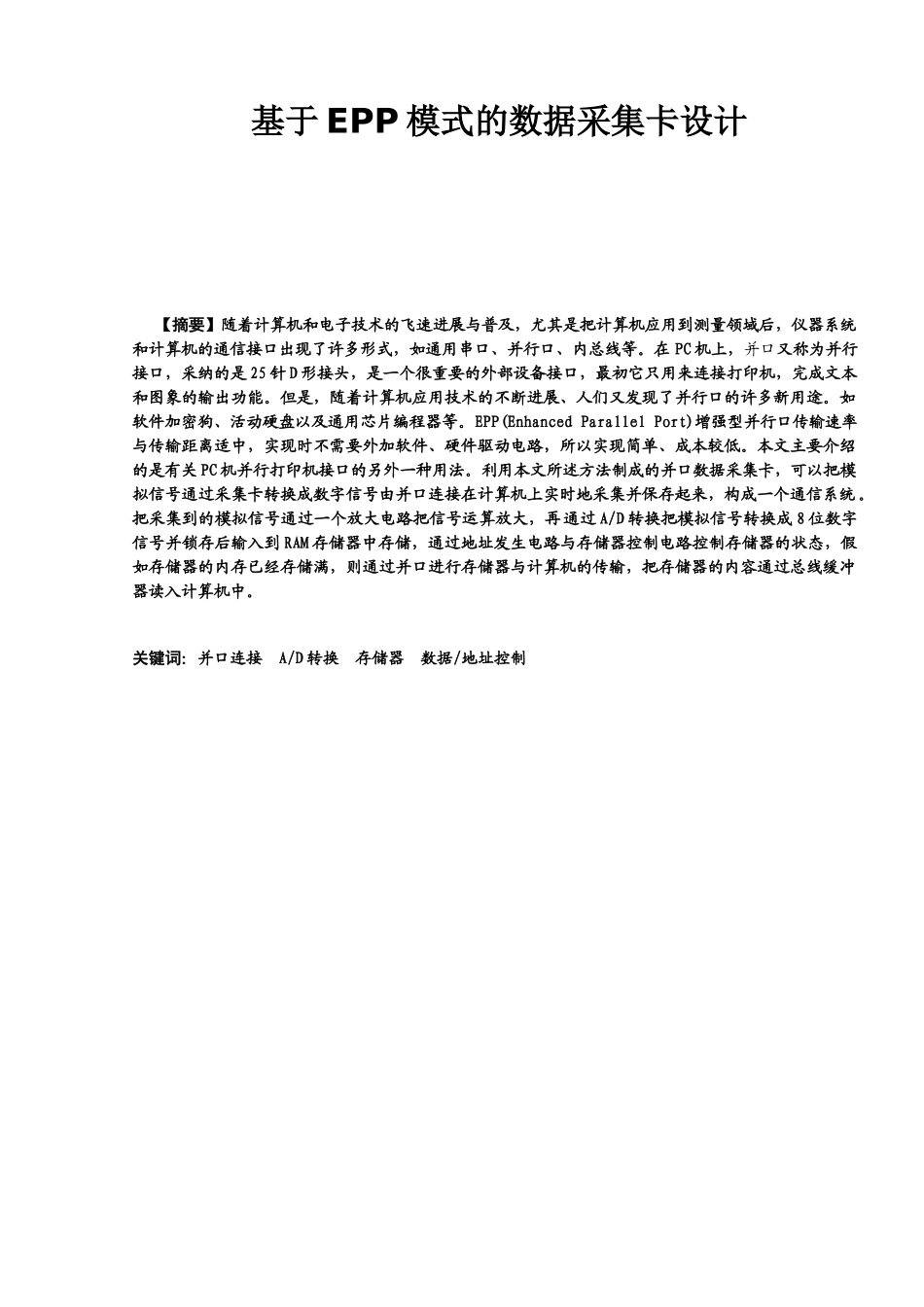

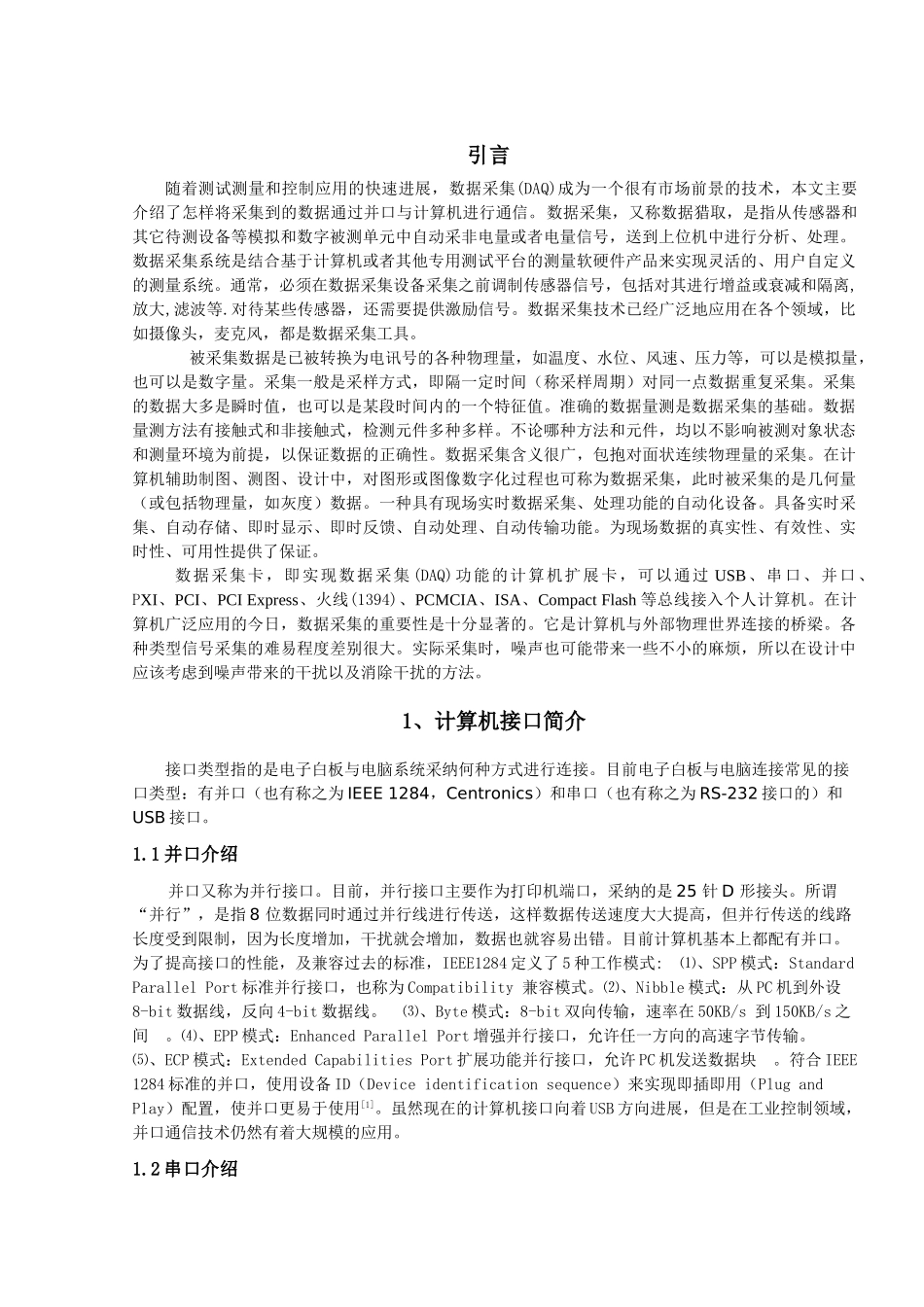

基于 EPP 模式的数据采集卡设计【摘要】随着计算机和电子技术的飞速进展与普及，尤其是把计算机应用到测量领域后，仪器系统和计算机的通信接口出现了许多形式，如通用串口、并行口、内总线等。在 PC 机上，并口又称为并行接口，采纳的是 25 针 D 形接头，是一个很重要的外部设备接口，最初它只用来连接打印机，完成文本和图象的输出功能。但是，随着计算机应用技术的不断进展、人们又发现了并行口的许多新用途。如软件加密狗、活动硬盘以及通用芯片编程器等。EPP(Enhanced Parallel Port)增强型并行口传输速率与传输距离适中，实现时不需要外加软件、硬件驱动电路，所以实现简单、成本较低。本文主要介绍的是有关 PC 机并行打印机接口的另外一种用法。利用本文所述方法制成的并口数据采集卡，可以把模拟信号通过采集卡转换成数字信号由并口连接在计算机上实时地采集并保存起来，构成一个通信系统 。把采集到的模拟信号通过一个放大电路把信号运算放大，再通过 A/D 转换把模拟信号转换成 8 位数字信号并锁存后输入到 RAM 存储器中存储，通过地址发生电路与存储器控制电路控制存储器的状态，假如存储器的内存已经存储满，则通过并口进行存储器与计算机的传输，把存储器的内容通过总线缓冲器读入计算机中。关键词：并口连接 A/D 转换 存储器 数据/地址控制目录摘要…………………………………………………………………………………………………………… 1引言…………………………………………………………………………………………………………… 31、计算机接口简介………………………………………………………………………………………3 1.1 并口介绍…………………………………………………………………………………………… 31.2 串口介绍…………………………………………………………………………………………… 31.3 USB 接口介绍……………………………………………………………………………………… 42、EPP 协议及其信号定义………………………………………………………………………………42.1 EPP 协议与其端口定义…………………………………………………………………………… 42.2 EPP 操作时序原理…………………………………………………………………………………52.3 EPP 端口寄存器……………………………………………………………………………………53、 ADC0809 芯片性能特点介绍……...
