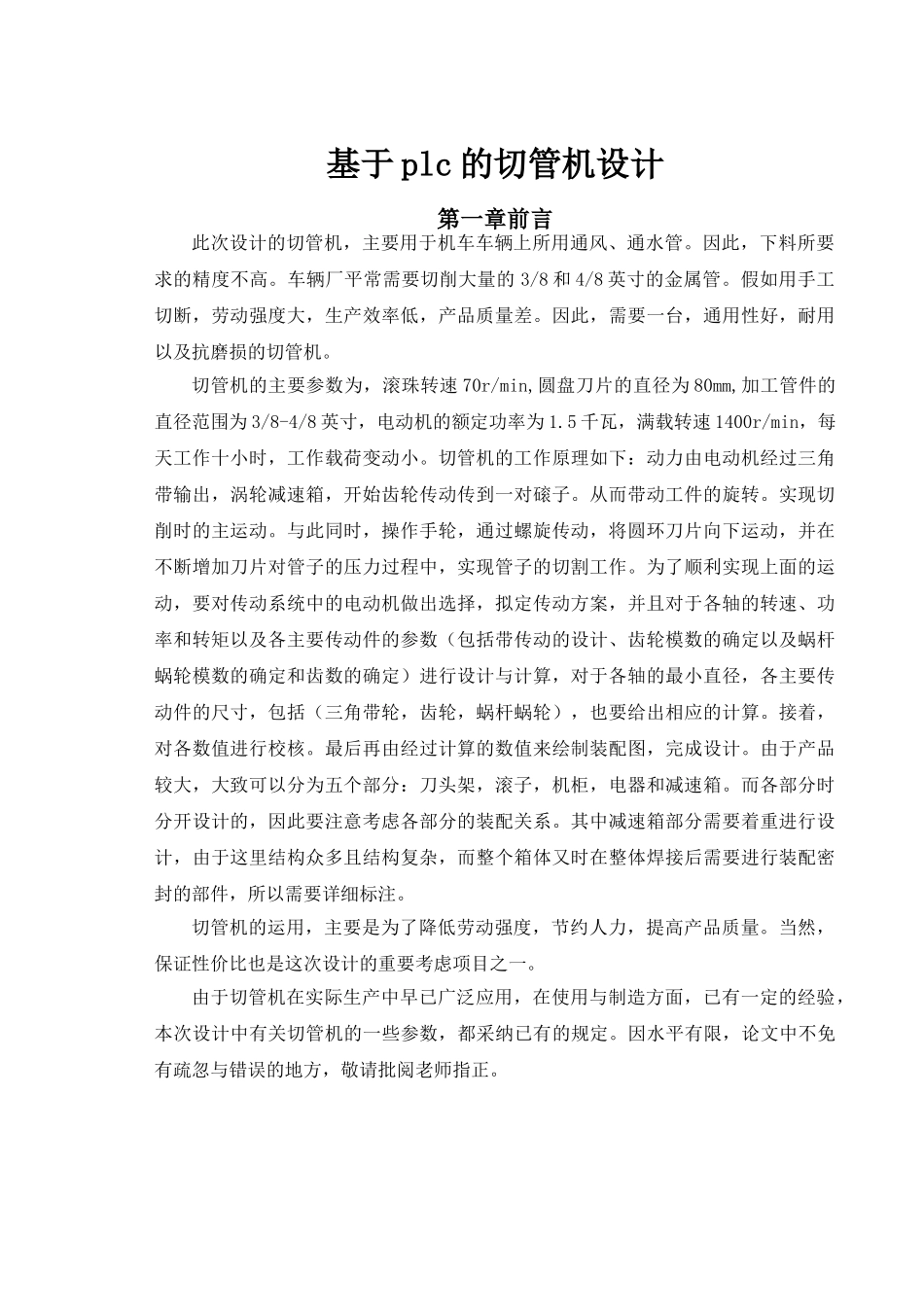

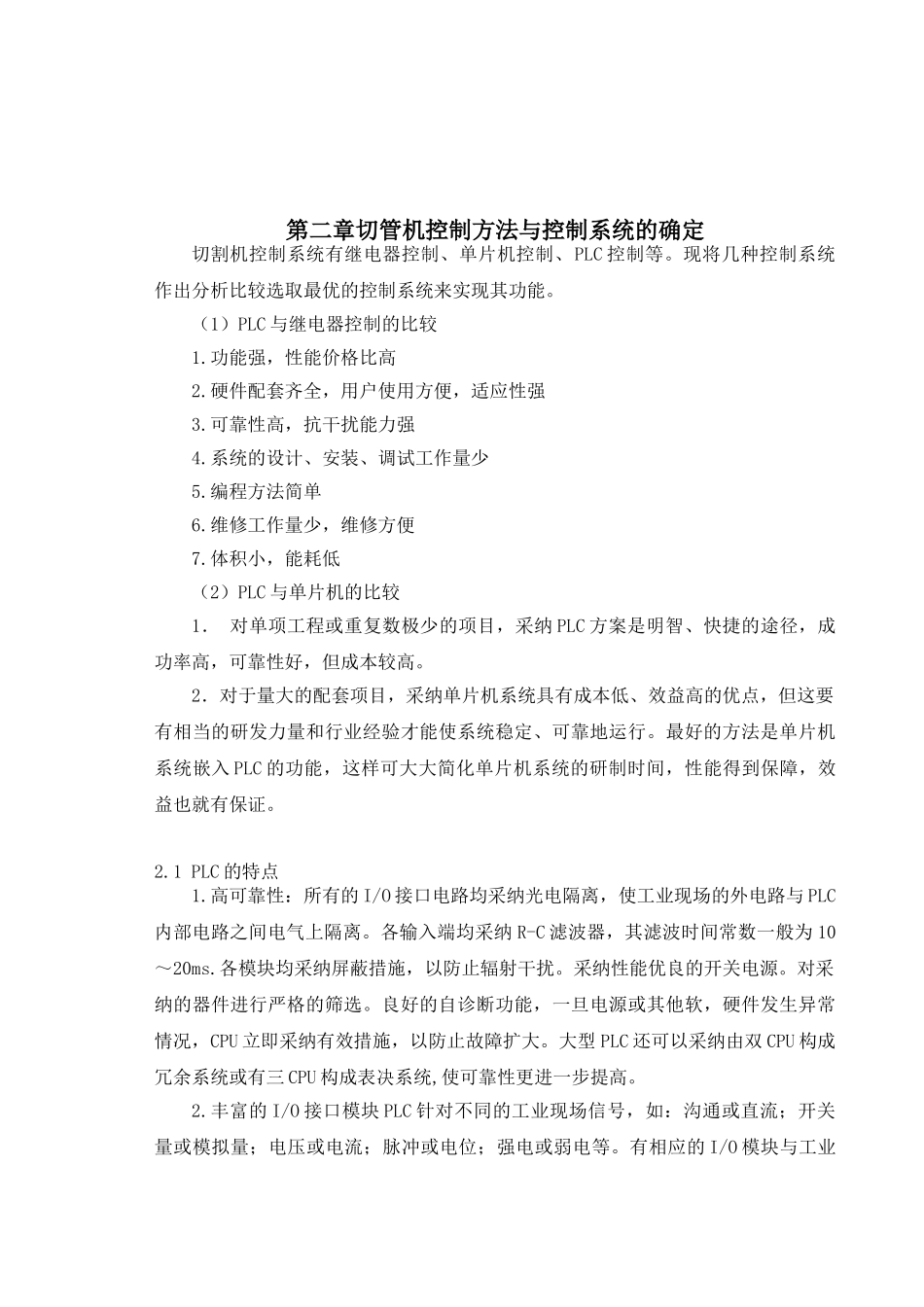

基于 plc 的切管机设计第一章前言此次设计的切管机，主要用于机车车辆上所用通风、通水管。因此，下料所要求的精度不高。车辆厂平常需要切削大量的 3/8 和 4/8 英寸的金属管。假如用手工切断，劳动强度大，生产效率低，产品质量差。因此，需要一台，通用性好，耐用以及抗磨损的切管机。切管机的主要参数为，滚珠转速 70r/min,圆盘刀片的直径为 80mm,加工管件的直径范围为 3/8-4/8 英寸，电动机的额定功率为 1.5 千瓦，满载转速 1400r/min，每天工作十小时，工作载荷变动小。切管机的工作原理如下：动力由电动机经过三角带输出，涡轮减速箱，开始齿轮传动传到一对磙子。从而带动工件的旋转。实现切削时的主运动。与此同时，操作手轮，通过螺旋传动，将圆环刀片向下运动，并在不断增加刀片对管子的压力过程中，实现管子的切割工作。为了顺利实现上面的运动，要对传动系统中的电动机做出选择，拟定传动方案，并且对于各轴的转速、功率和转矩以及各主要传动件的参数（包括带传动的设计、齿轮模数的确定以及蜗杆蜗轮模数的确定和齿数的确定）进行设计与计算，对于各轴的最小直径，各主要传动件的尺寸，包括（三角带轮，齿轮，蜗杆蜗轮），也要给出相应的计算。接着，对各数值进行校核。最后再由经过计算的数值来绘制装配图，完成设计。由于产品较大，大致可以分为五个部分：刀头架，滚子，机柜，电器和减速箱。而各部分时分开设计的，因此要注意考虑各部分的装配关系。其中减速箱部分需要着重进行设计，由于这里结构众多且结构复杂，而整个箱体又时在整体焊接后需要进行装配密封的部件，所以需要详细标注。切管机的运用，主要是为了降低劳动强度，节约人力，提高产品质量。当然，保证性价比也是这次设计的重要考虑项目之一。由于切管机在实际生产中早已广泛应用，在使用与制造方面，已有一定的经验，本次设计中有关切管机的一些参数，都采纳已有的规定。因水平有限，论文中不免有疏忽与错误的地方，敬请批阅老师指正。第二章切管机控制方法与控制系统的确定切割机控制系统有继电器控制、单片机控制、PLC 控制等。现将几种控制系统作出分析比较选取最优的控制系统来实现其功能。（1）PLC 与继电器控制的比较1.功能强，性能价格比高2.硬件配套齐全，用户使用方便，适应性强3.可靠性高，抗干扰能力强4.系统的设计、安装、调试工作量少5.编程方法简单6.维修工作量少，维修方便7.体积小，能耗低（2）PLC 与单片机的比较1． 对单项工程或重复...
