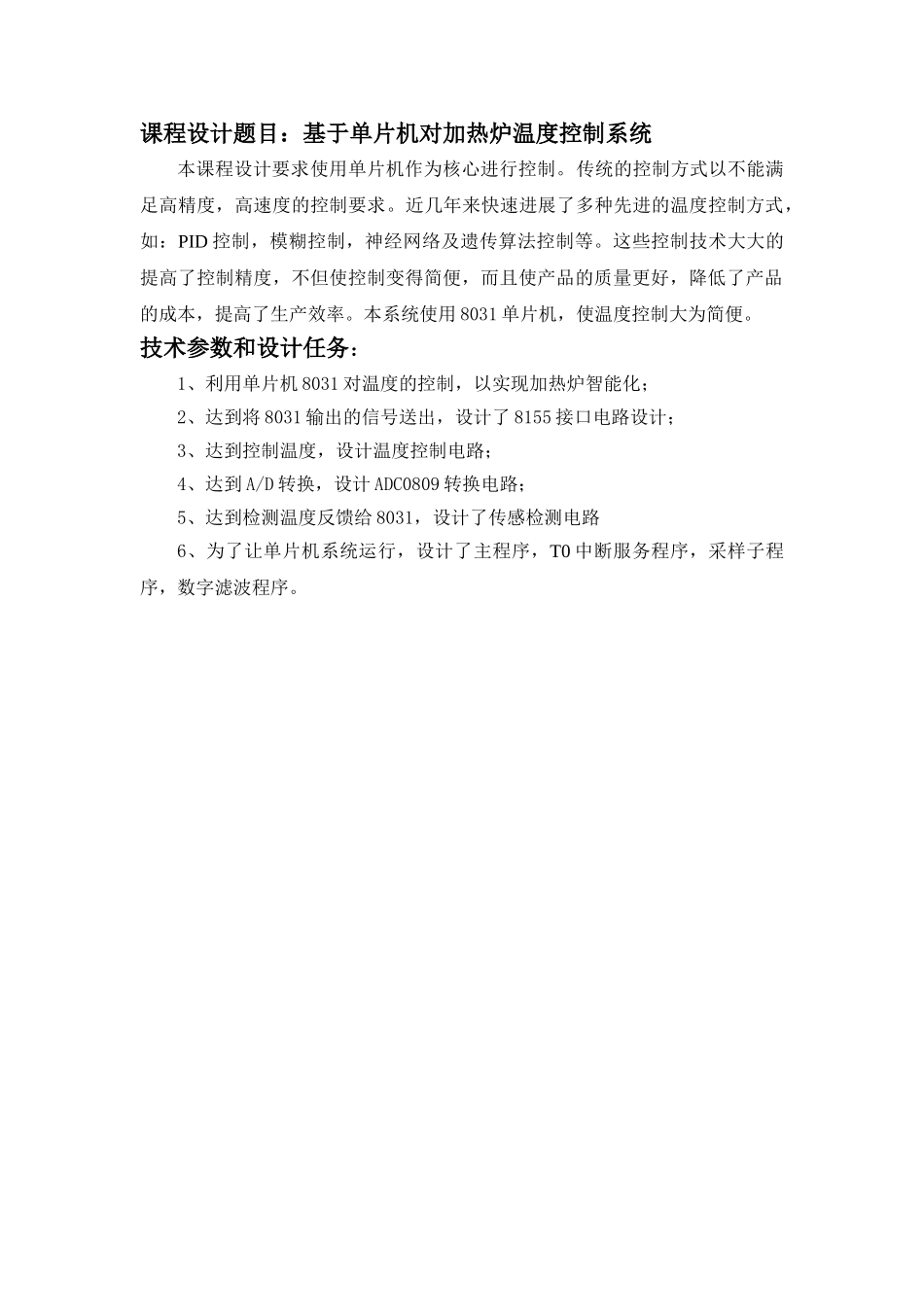

计算机控制设计课程设计报告班级姓名学号课程设计题目：基于单片机对加热炉温度控制系统本课程设计要求使用单片机作为核心进行控制。传统的控制方式以不能满足高精度，高速度的控制要求。近几年来快速进展了多种先进的温度控制方式，如：PID 控制，模糊控制，神经网络及遗传算法控制等。这些控制技术大大的提高了控制精度，不但使控制变得简便，而且使产品的质量更好，降低了产品的成本，提高了生产效率。本系统使用 8031 单片机，使温度控制大为简便。技术参数和设计任务：1、利用单片机 8031 对温度的控制，以实现加热炉智能化；2、达到将 8031 输出的信号送出，设计了 8155 接口电路设计；3、达到控制温度，设计温度控制电路；4、达到 A/D 转换，设计 ADC0809 转换电路；5、达到检测温度反馈给 8031，设计了传感检测电路6、为了让单片机系统运行，设计了主程序，T0 中断服务程序，采样子程序，数字滤波程序。一、本课程设计系统概述1、系统原理加热炉是将物料或工件加热的设备。按热源划分有燃料加热炉、电阻加热炉、感应加热炉、微波加热炉等。应用遍及石油、化工、冶金、机械、热处理、表面处理、建材、电子、材料、轻工、日化、制药等诸多行业领域。加热炉按炉温分布，炉膛沿长度方向可分为预热段、加热段和均热段。单片机的温度控制是数字控制系统的一个应用。本系统所使用的加热炉为电加热炉，炉丝功率为 3kw，系统要求炉膛恒温，误差为士 2℃,超调量可能小，温度上升较快且有良好的稳定性。单片机温度控制系统是以 MS-5l 单片机为控制核心，辅以采样反馈电路，驱动电路，晶闸管主电路对电炉炉温进行控制的微机控制系统。系统的原理框图如图 1 所示，其基本控制原理为: ：用键盘将温度的设定值送入单片机，启动运行后，通过信号采集电路将温度信号采集到后，送到 A/D 转换电路将信号转换成数字量送入单片机系统进行 PID 控制运算，将控制量输出，控制电阻炉的加热。2、系统结构图图 1 原理框图3、文字说明控制方案给定一个值送到 8031 控制电路，由 8031 控制电路产生信号，送到驱动电路，驱动电路驱动晶闸管主电路，主电路控制被控对象，输出所需的温度，最后采集电路把采集来的温度送到 8031 控制电路，这样就是一个循环。二、硬件设计1、总体设计系统控制主电路是由 8031 及其外围芯片，及一些辅助的部分构成的。 图 2 总体设计原理图2、程序存储器的扩展8031片内不带ROM，采纳8031芯片时，须扩...
