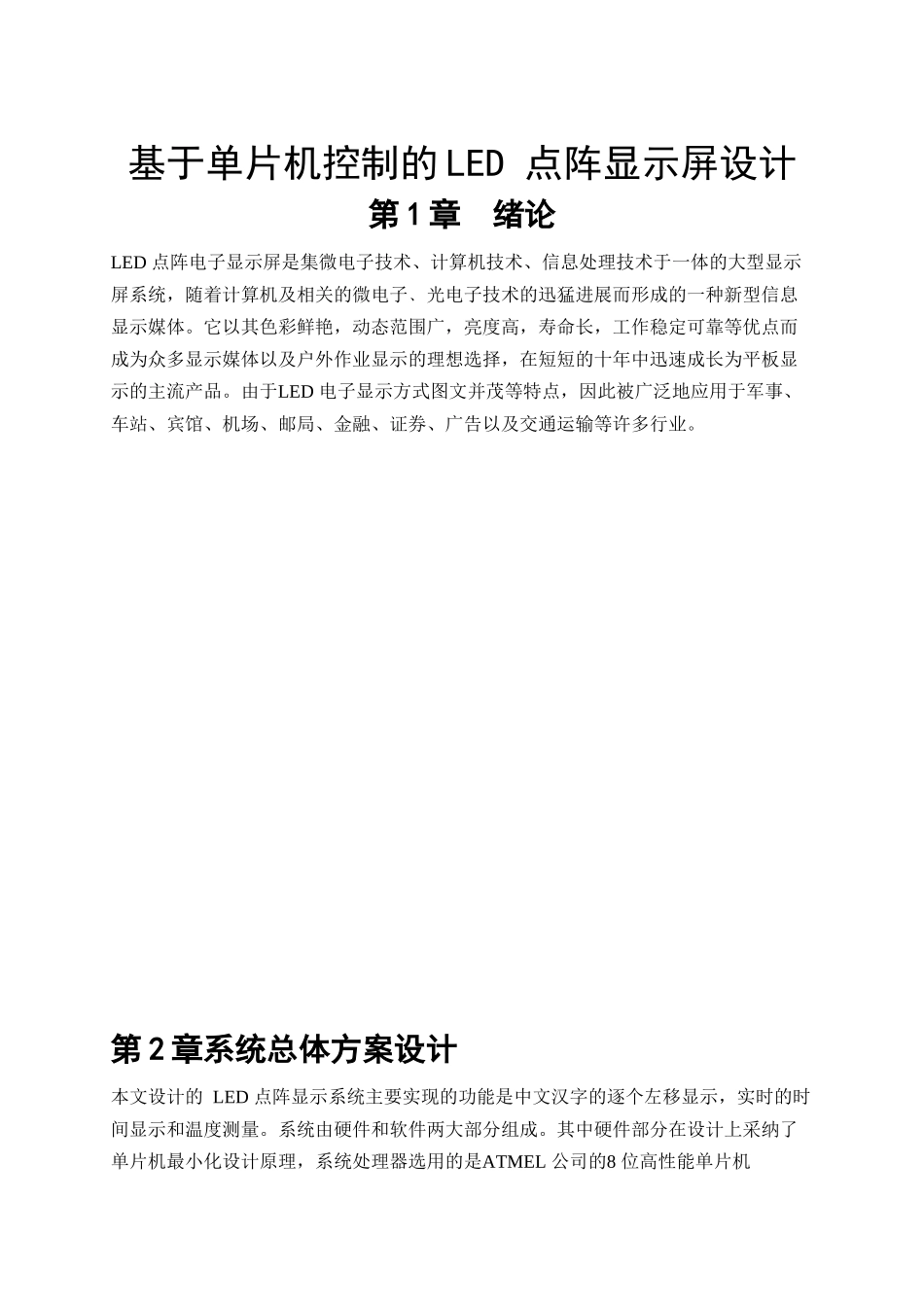

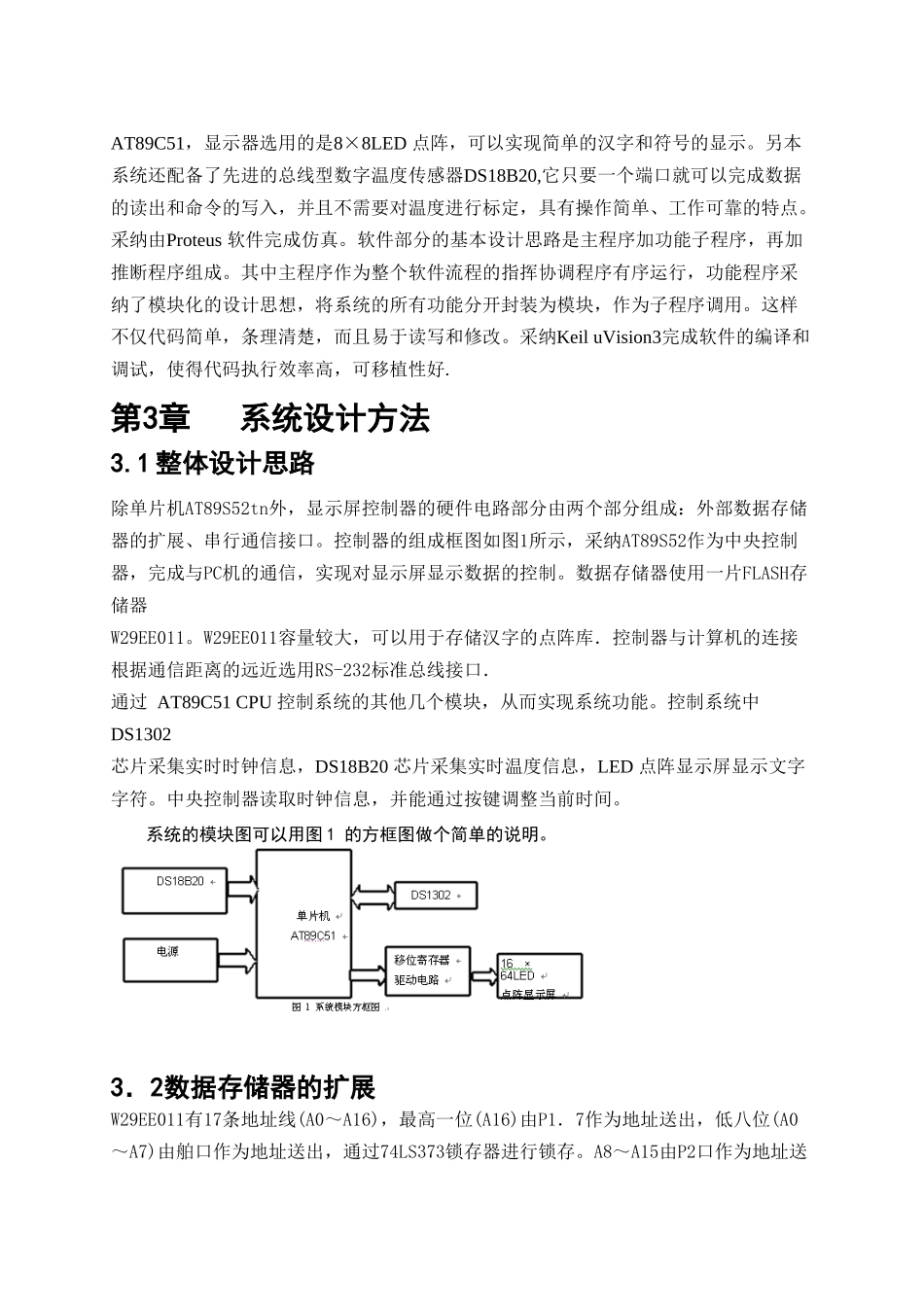

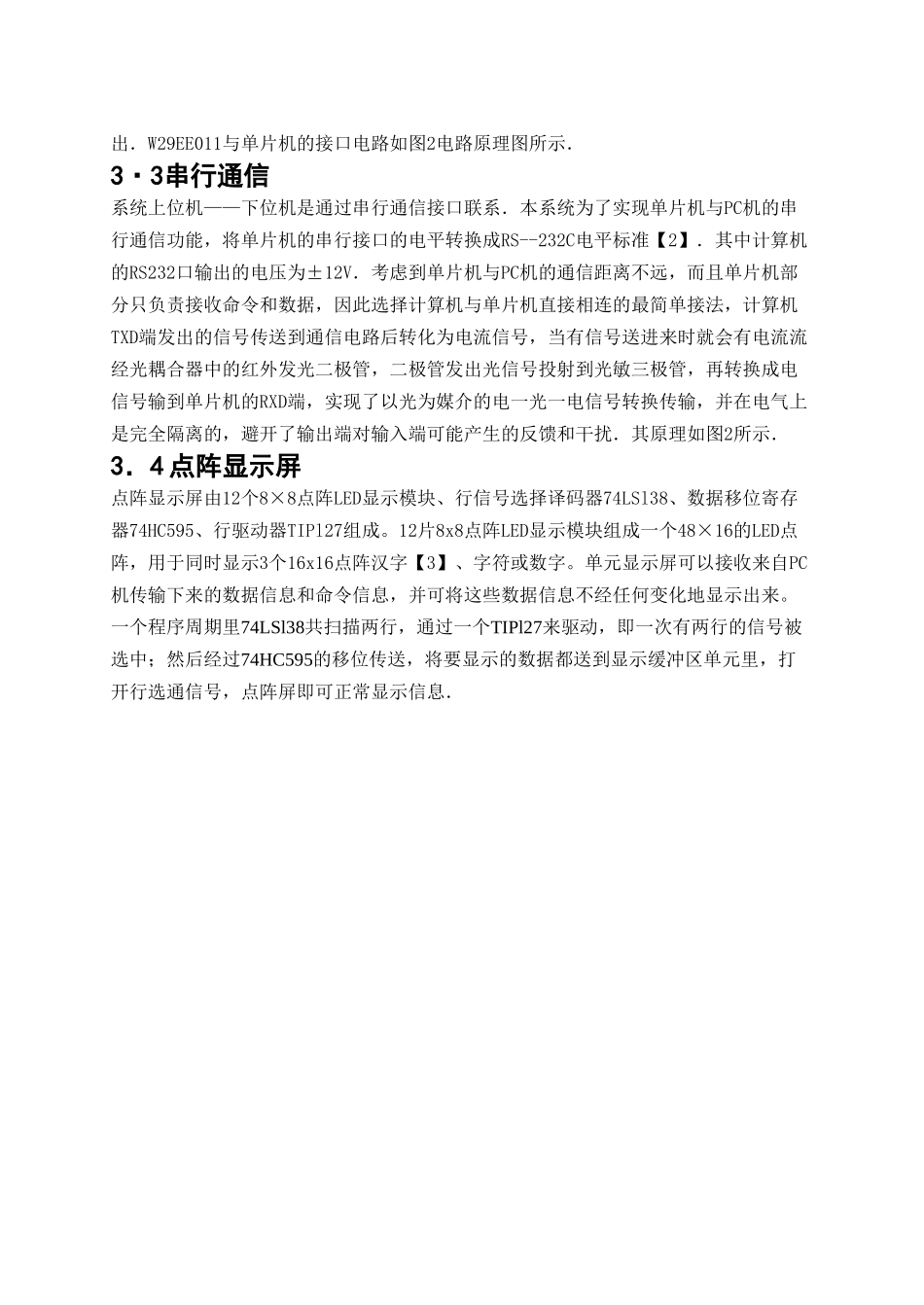

基于单片机控制的 LED 点阵显示屏设计第 1 章 绪论LED 点阵电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统，随着计算机及相关的微电子﹑光电子技术的迅猛进展而形成的一种新型信息显示媒体。它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择，在短短的十年中迅速成长为平板显示的主流产品。由于LED 电子显示方式图文并茂等特点，因此被广泛地应用于军事、车站、宾馆、机场、邮局、金融、证券、广告以及交通运输等许多行业。第 2 章系统总体方案设计本文设计的 LED 点阵显示系统主要实现的功能是中文汉字的逐个左移显示，实时的时间显示和温度测量。系统由硬件和软件两大部分组成。其中硬件部分在设计上采纳了单片机最小化设计原理，系统处理器选用的是ATMEL 公司的8 位高性能单片机AT89C51，显示器选用的是8×8LED 点阵，可以实现简单的汉字和符号的显示。另本系统还配备了先进的总线型数字温度传感器DS18B20,它只要一个端口就可以完成数据的读出和命令的写入，并且不需要对温度进行标定，具有操作简单、工作可靠的特点。采纳由Proteus 软件完成仿真。软件部分的基本设计思路是主程序加功能子程序，再加推断程序组成。其中主程序作为整个软件流程的指挥协调程序有序运行，功能程序采纳了模块化的设计思想，将系统的所有功能分开封装为模块，作为子程序调用。这样不仅代码简单，条理清楚，而且易于读写和修改。采纳Keil uVision3完成软件的编译和调试，使得代码执行效率高，可移植性好.第3章系统设计方法3.1 整体设计思路除单片机AT89S52tn外，显示屏控制器的硬件电路部分由两个部分组成：外部数据存储器的扩展、串行通信接口。控制器的组成框图如图1所示，采纳AT89S52作为中央控制器，完成与PC机的通信，实现对显示屏显示数据的控制。数据存储器使用一片FLASH存储器W29EE011。W29EE011容量较大，可以用于存储汉字的点阵库．控制器与计算机的连接根据通信距离的远近选用RS-232标准总线接口．通过 AT89C51 CPU 控制系统的其他几个模块，从而实现系统功能。控制系统中DS1302芯片采集实时时钟信息，DS18B20 芯片采集实时温度信息，LED 点阵显示屏显示文字字符。中央控制器读取时钟信息，并能通过按键调整当前时间。系统的模块图可以用图 1 的方框图做个简单的说明。3．2数据存储器的扩展W29EE011有17条地址线(A0～A16)，最高一位(A1...
