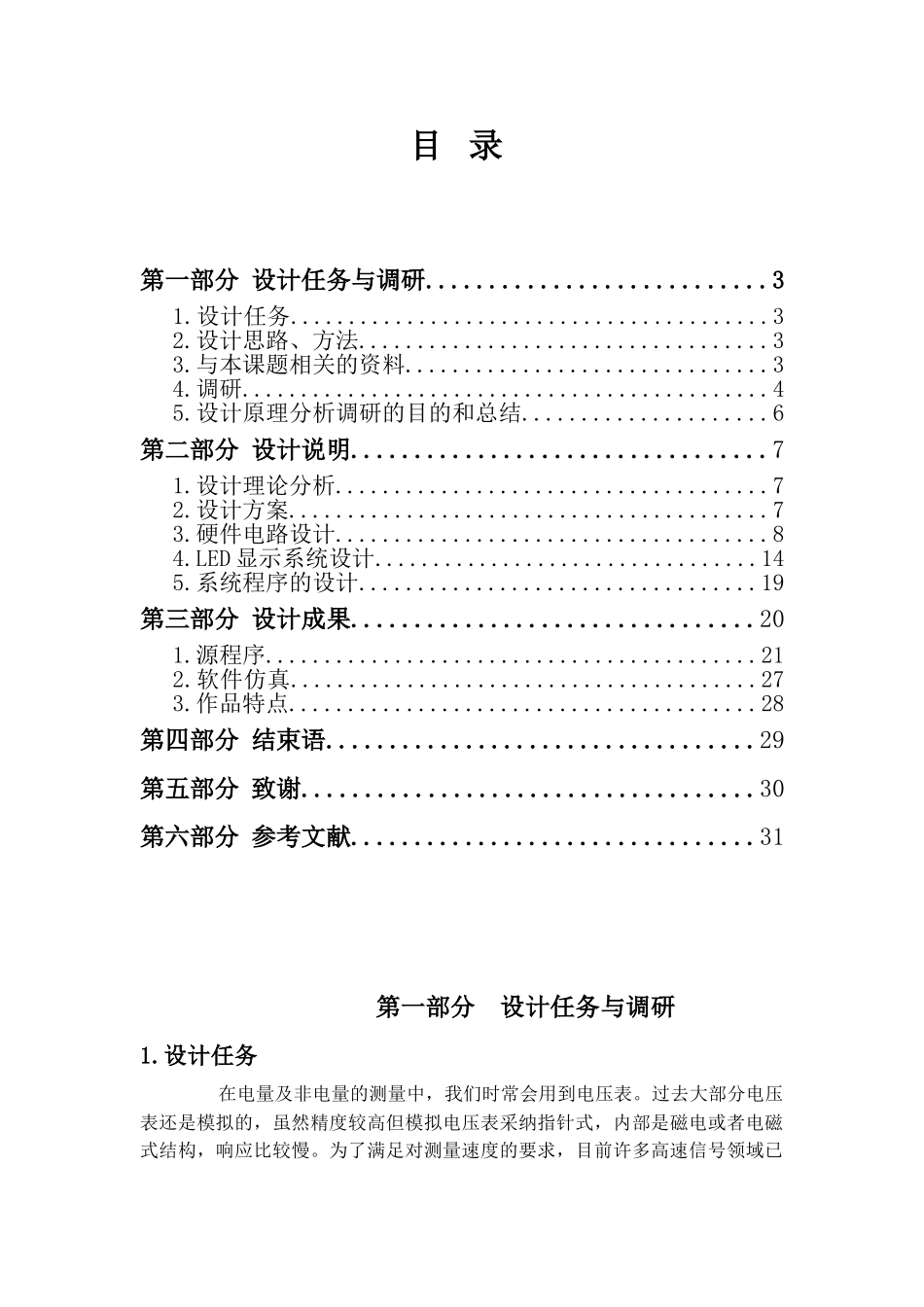

目 录第一部分 设计任务与调研...........................31.设计任务.........................................32.设计思路、方法...................................33.与本课题相关的资料...............................34.调研.............................................45.设计原理分析调研的目的和总结.....................6第二部分 设计说明.................................71.设计理论分析.....................................72.设计方案.........................................73.硬件电路设计.....................................84.LED 显示系统设计.................................145.系统程序的设计..................................19第三部分 设计成果................................201.源程序..........................................212.软件仿真........................................273.作品特点........................................28第四部分 结束语..................................29第五部分 致谢....................................30第六部分 参考文献................................31第一部分 设计任务与调研1.设计任务 在电量及非电量的测量中，我们时常会用到电压表。过去大部分电压表还是模拟的，虽然精度较高但模拟电压表采纳指针式，内部是磁电或者电磁式结构，响应比较慢。为了满足对测量速度的要求，目前许多高速信号领域已广泛使应数字电压表。数字电压表的诞生打破了传统电子测量仪器的模式和格局，它显示清楚直观、读数准确。采纳了先进的数显技术，大大地减少了人为因素所造成的测量误差。数字电压表把电子技术、计算技术、自动化技术的成果与精密的测量技术密切的结合在一起，成为仪器仪表领域中独立而完整的一个分支，数字电压表的出现标志着电子仪器领域的一场革命，也开创了现代电子测量技术的先河。 本设计利用 51 单片机和 ADC0808 设计一个直流电压表，能测量 0—5V 之间的直流电压值，测量结果用四位共阴极 LED 数码显示，能显示电压值的小数点后两位，当电压超出量程时报警电路报警。2.设计思路、方法⑴ 根据设计要求，选择 AT89C51 单片机为核心控制器件。⑵ A/D 转换采纳 ADC0808 实现，与单片机的接口为 P1 口和 P2 口的高四位引脚。⑶ 电压显示采纳 4 位一体的 LED 数码管。⑷ LED 数码的段码输入,由并...
