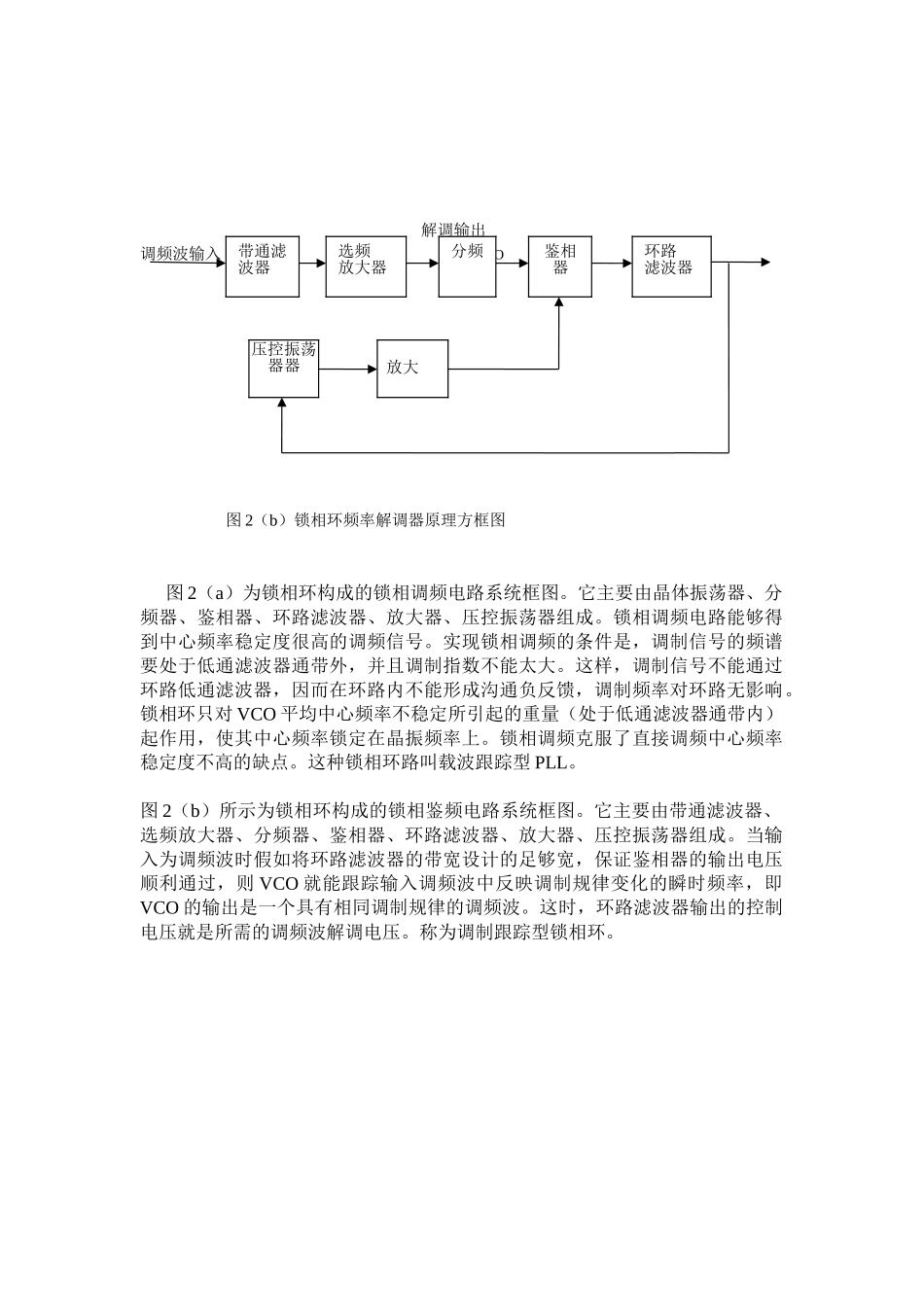

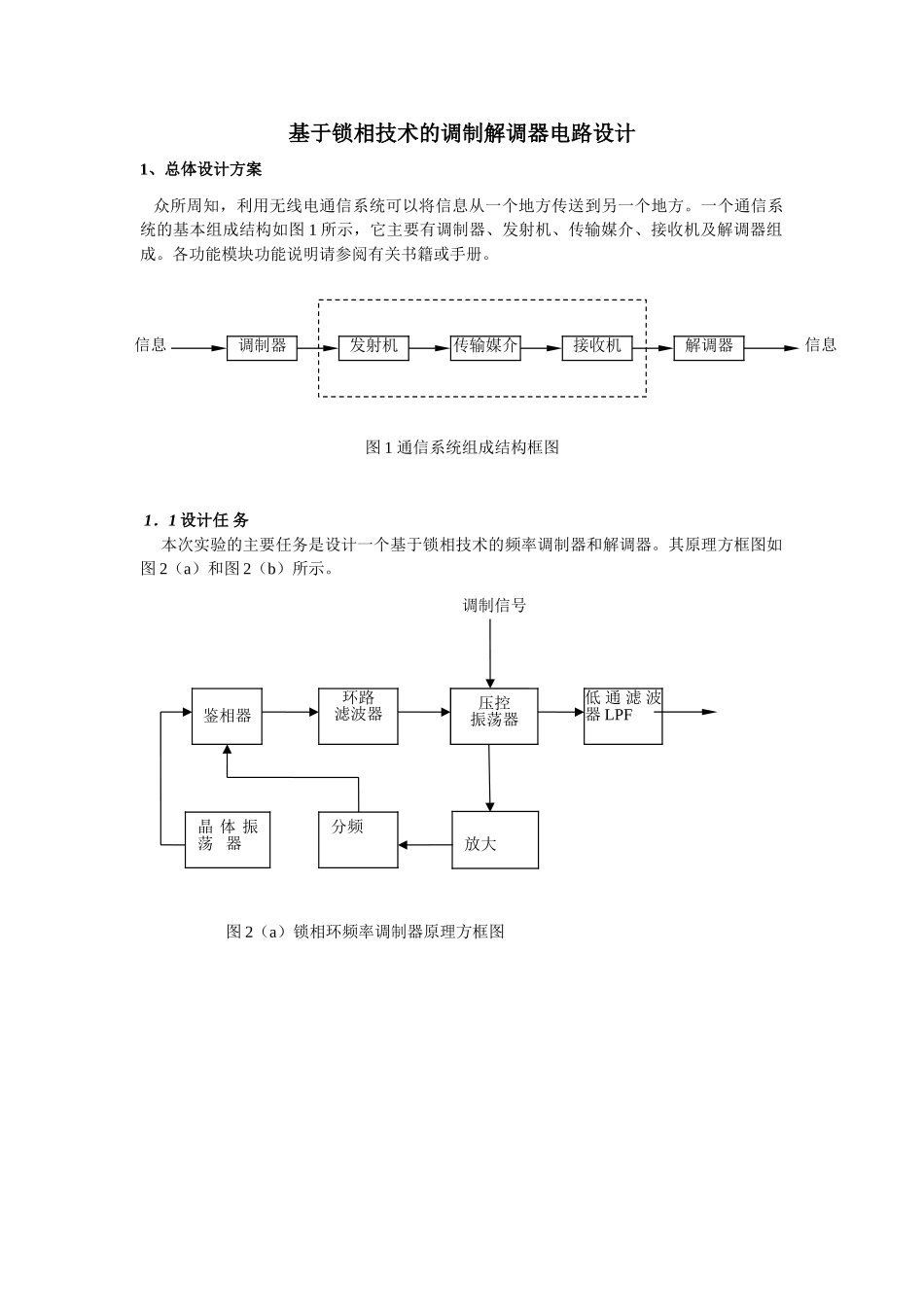

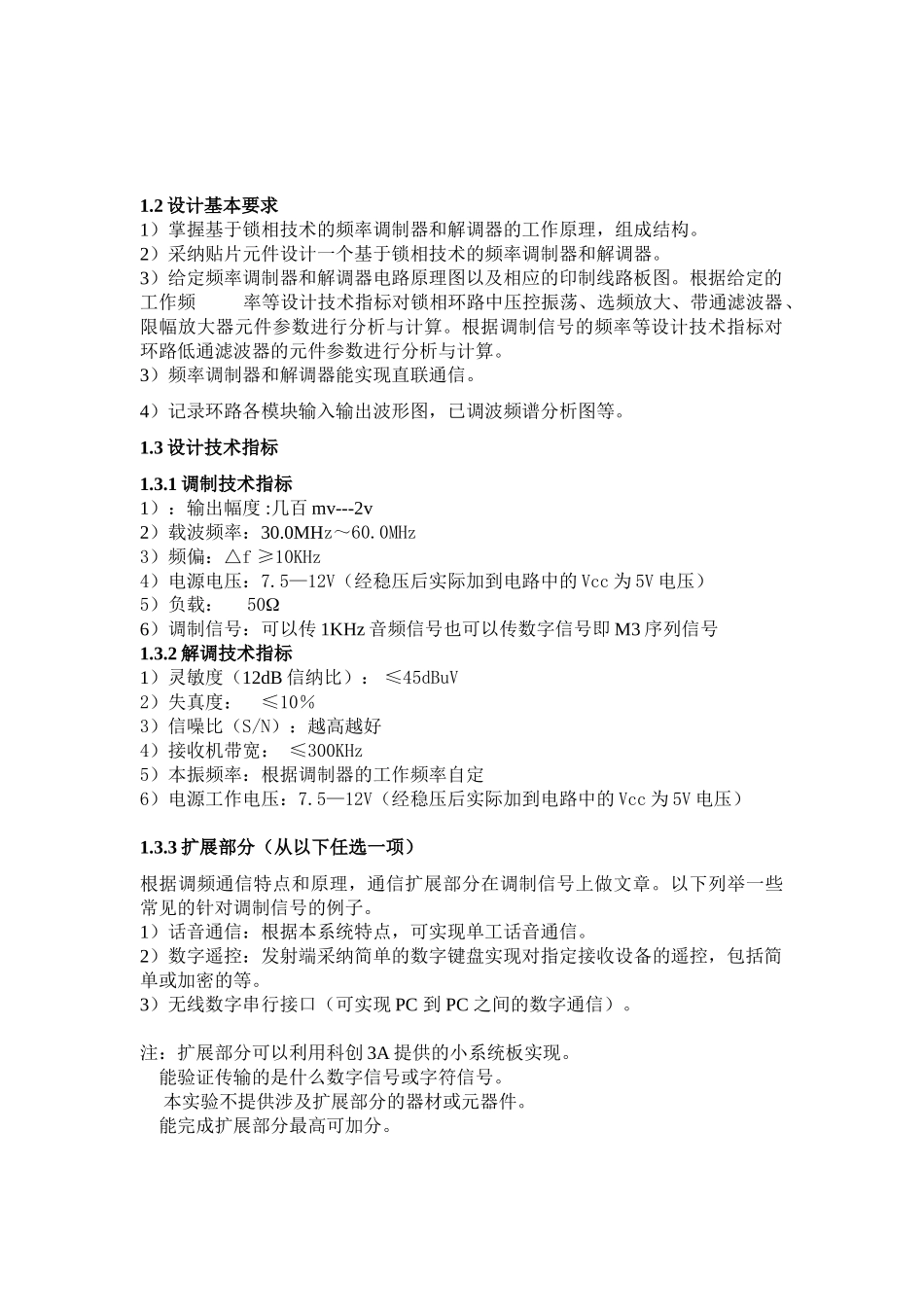

基于锁相技术的调制解调器电路设计1、总体设计方案 众所周知，利用无线电通信系统可以将信息从一个地方传送到另一个地方。一个通信系统的基本组成结构如图 1 所示，它主要有调制器、发射机、传输媒介、接收机及解调器组成。各功能模块功能说明请参阅有关书籍或手册。图 1 通信系统组成结构框图 1．1 设计任 务 本次实验的主要任务是设计一个基于锁相技术的频率调制器和解调器。其原理方框图如图 2（a）和图 2（b）所示。 图 2（a）锁相环频率调制器原理方框图 发射机传输媒介接收机解调器调制器信息信息环路滤波器鉴相器调制信号低 通 滤 波器 LPF放大晶 体 振荡 器压控振荡器分频 解调输出调频波输入 VO 图 2（b）锁相环频率解调器原理方框图 图 2（a）为锁相环构成的锁相调频电路系统框图。它主要由晶体振荡器、分频器、鉴相器、环路滤波器、放大器、压控振荡器组成。锁相调频电路能够得到中心频率稳定度很高的调频信号。实现锁相调频的条件是，调制信号的频谱要处于低通滤波器通带外，并且调制指数不能太大。这样，调制信号不能通过环路低通滤波器，因而在环路内不能形成沟通负反馈，调制频率对环路无影响。锁相环只对 VCO 平均中心频率不稳定所引起的重量（处于低通滤波器通带内）起作用，使其中心频率锁定在晶振频率上。锁相调频克服了直接调频中心频率稳定度不高的缺点。这种锁相环路叫载波跟踪型 PLL。 图 2（b）所示为锁相环构成的锁相鉴频电路系统框图。它主要由带通滤波器、选频放大器、分频器、鉴相器、环路滤波器、放大器、压控振荡器组成。当输入为调频波时假如将环路滤波器的带宽设计的足够宽，保证鉴相器的输出电压顺利通过，则 VCO 就能跟踪输入调频波中反映调制规律变化的瞬时频率，即VCO 的输出是一个具有相同调制规律的调频波。这时，环路滤波器输出的控制电压就是所需的调频波解调电压。称为调制跟踪型锁相环。压控振荡器器 放大带通滤波器选频放大器分频鉴相器环路滤波器1.2 设计基本要求1）掌握基于锁相技术的频率调制器和解调器的工作原理，组成结构。2）采纳贴片元件设计一个基于锁相技术的频率调制器和解调器。3）给定频率调制器和解调器电路原理图以及相应的印制线路板图。根据给定的工作频 率等设计技术指标对锁相环路中压控振荡、选频放大、带通滤波器、限幅放大器元件参数进行分析与计算。根据调制信号的频率等设计技术指标对环路低通滤波器的元件参数进行分析与计算。3）频率...
