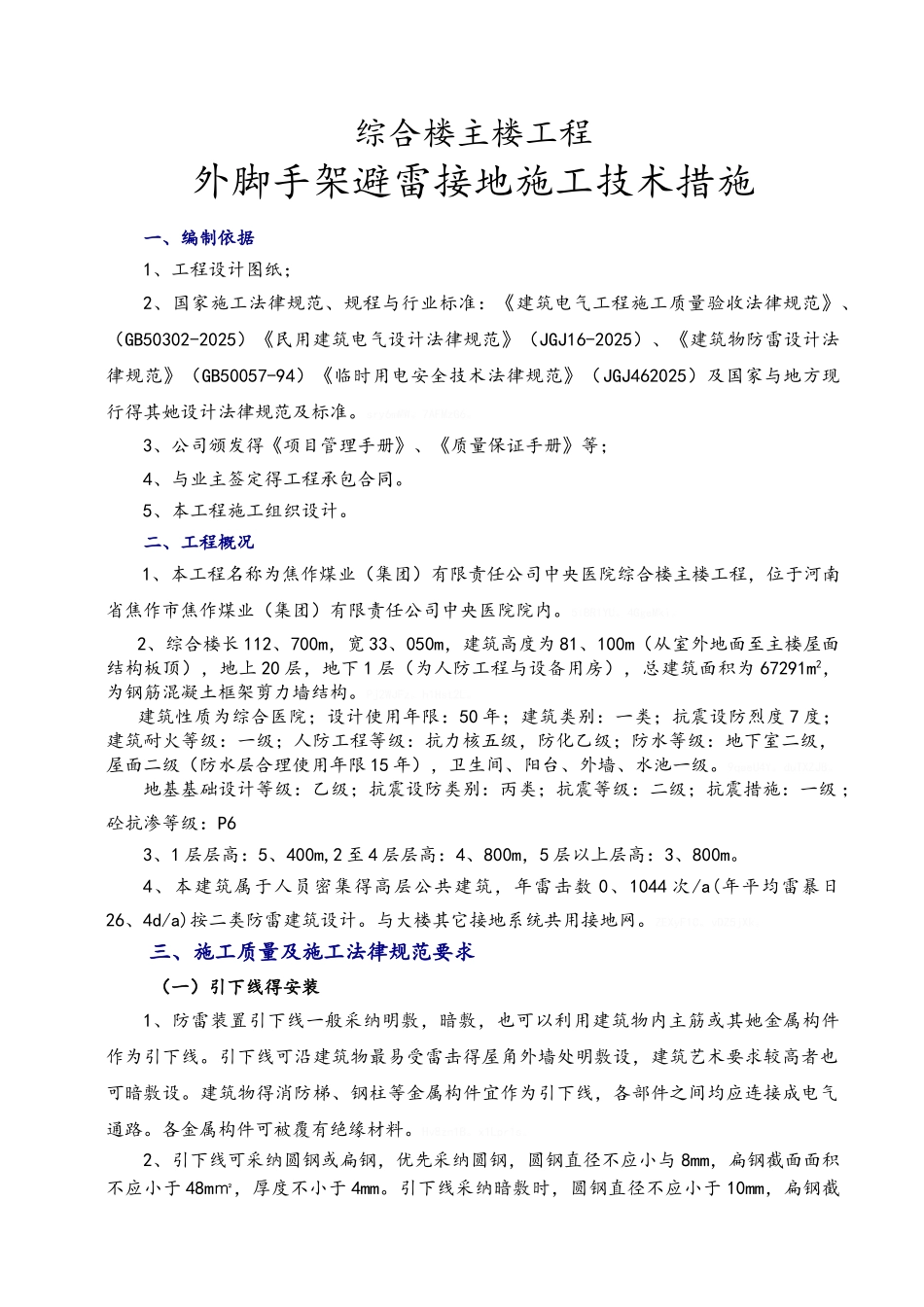

施工组织设计（方案）报审表工程名称：焦作煤业（集团）有限责任公司中央医院综合楼主楼 编号：001致：河南卓越工程管理有限公司我方完成了 外脚手架防雷接地工程施工方案 得编制，并经我单位上级技术负责人审查批准，请予以审查。附： 模板工程施工方案 承包单位（章） 项目经理 日 期专业监理工程师审核意见：专业监理工程师 日 期 审查意见：项目监理机构 总监理工程师 日 期 注：本表各相关单位各存一份。焦作煤业（集团）有限责任公司中央医院综合楼主楼工程外脚手架避雷接地施工技术措施一、编制依据1、工程设计图纸；2、国家施工法律规范、规程与行业标准：《建筑电气工程施工质量验收法律规范》、（GB50302-2025）《民用建筑电气设计法律规范》（JGJ16-2025）、《建筑物防雷设计法律规范》（GB50057-94）《临时用电安全技术法律规范》（JGJ462025）及国家与地方现行得其她设计法律规范及标准。sry6mMW。7AFMzG6。3、公司颁发得《项目管理手册》、《质量保证手册》等；4、与业主签定得工程承包合同。5、本工程施工组织设计。二、工程概况1、本工程名称为焦作煤业（集团）有限责任公司中央医院综合楼主楼工程，位于河南省焦作市焦作煤业（集团）有限责任公司中央医院院内。5lBR1YU。4GgeMki。2、综合楼长 112、700m，宽 33、050m，建筑高度为 81、100m（从室外地面至主楼屋面结构板顶），地上 20 层，地下 1 层（为人防工程与设备用房），总建筑面积为 67291m2，为钢筋混凝土框架剪力墙结构。Pj2WJFz。h1Hst2L。建筑性质为综合医院；设计使用年限：50 年；建筑类别：一类；抗震设防烈度 7 度；建筑耐火等级：一级；人防工程等级：抗力核五级，防化乙级；防水等级：地下室二级，屋面二级（防水层合理使用年限 15 年），卫生间、阳台、外墙、水池一级。9qaeU4Y。duTXZJB。地基基础设计等级：乙级；抗震设防类别：丙类；抗震等级：二级；抗震措施：一级 ；砼抗渗等级：P63、1 层层高：5、400m,2 至 4 层层高：4、800m，5 层以上层高：3、800m。4、本建筑属于人员密集得高层公共建筑，年雷击数 0、1044 次/a(年平均雷暴日26、4d/a)按二类防雷建筑设计。与大楼其它接地系统共用接地网。ZEXyF1C。vDZ5jXk。三、施工质量及施工法律规范要求 （一）引下线得安装1、防雷装置引下线一般采纳明敷，暗敷，也可以利用建筑物内主筋或其她金属构件作为引下线。引下线可沿建筑物最易受雷击得屋角外墙处明敷设，建筑艺术...
